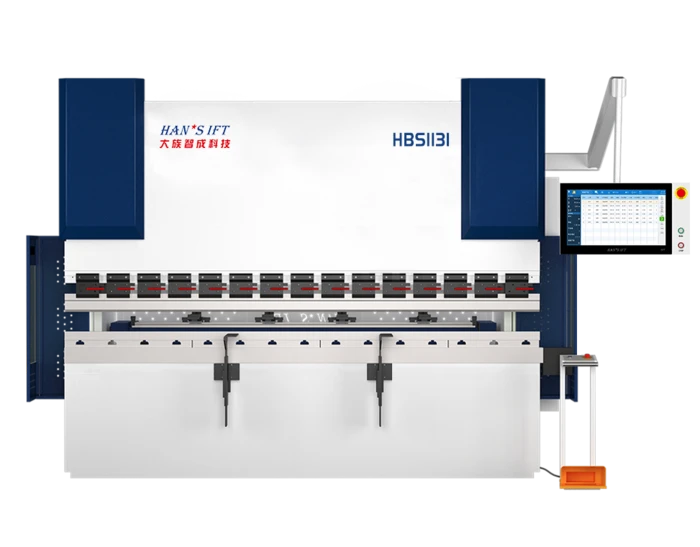

מכופפת פח CNC סרוו-הידראולית Han’s Laser – סדרת HBS

מכופפת CNC תעשייתית לכיפוף מתכות בדיוק גבוה, עם מערכת בקרה מתקדמת וחזרתיות בייצור

סדרת HBS של Han’s Laser מיועדת למפעלי ייצור הזקוקים למכופפת פח CNC אמינה ומדויקת, המסוגלת להתמודד עם מגוון רחב של עבודות כיפוף.

המכונה משלבת מערכת הנעה סרוו-הידראולית, מבנה תעשייתי קשיח ובקרת CNC מתקדמת, ומאפשרת עבודה עם חלקי פח במידות משתנות, לרבות זיווד מתכת, מארזים, ארונות חשמל, רכיבי מכונות וחלקים לתעשייה.

המערכת תוכננה לספק כיפוף מדויק וחזרתי תוך צמצום סטיות ושיפור יציבות תהליך הייצור.

מערכת סרוו-הידראולית עם בקרת כיפוף בחוג סגור

סדרת HBS מצוידת במערכת הנעה אלקטרו-הידראולית מבוקרת, המשתמשת במערכת שסתומים ובחיישני מיקום מדויקים לשליטה על תנועת קורת הכיפוף.

בקרת חוג סגור (Closed-Loop Control) מאפשרת למערכת למדוד ולתקן את מיקום הקורה לאורך תהליך העבודה.

היתרונות המרכזיים:

• שליטה מדויקת בתנועת קורת הכיפוף.

• סנכרון ובקרה של צירי העבודה.

• חזרתיות גבוהה בייצור סדרתי.

• יציבות גם בעבודה עם חלקים ארוכים.

• התאמה למגוון משימות כיפוף.

• שליטה יעילה במהירות ובמהלך העבודה.

מערכת Crowning לפיצוי סטיות בכיפוף פחים ארוכים

אחד האתגרים המוכרים בכיפוף פח הוא שינוי בזווית לאורך החלק, כתוצאה מהתעוותות אלסטית של קורת הכיפוף ושולחן העבודה תחת עומס.

סדרת HBS כוללת מערכת פיצוי מכנית (Crowning) המיועדת להפחית את השפעת הסטיות הללו.

מערכת הבקרה מחשבת את הפיצוי בהתאם לפרמטרים של תהליך העבודה, ומסייעת להשיג תוצאות עקביות יותר לאורך הכיפוף.

יתרון זה חשוב במיוחד לייצור ארונות חשמל, דלתות מתכת, מארזים גדולים ורכיבי זיווד ארוכים.

מבנה קשיח ויציבות לאורך זמן

גוף המכופפת תוכנן לעבודה תעשייתית ממושכת, תוך שימוש במבנה פלדה בעל קשיחות גבוהה.

תכנון המבנה כולל ניתוח עומסים, עיבוד רכיבים מדויק ותהליכים להפחתת מאמצים שיוריים.

מבנה קשיח מסייע לשמור על יציבות המכונה לאורך חיי השירות ומפחית את השפעת העיוותים המכניים על תוצאות הכיפוף.

בקרה מתקדמת לייצור מדויק ויעיל

מערכת ה-CNC מאפשרת שליטה בפרמטרים של הכיפוף והתאמת תהליך העבודה לחלק הנדרש.

בשילוב מערכת המעצורים האחוריים (Back Gauge), מדידי מיקום ומערכת הפיצוי, ניתן לבצע סדרות כיפוף ולשמור על חזרתיות גבוהה.

המערכת מתאימה למפעלים המייצרים מגוון רחב של חלקים, לרבות סדרות קצרות ומוצרים משתנים.

מגוון דגמים לכוחות כיפוף ואורכי עבודה שונים

סדרת HBS זמינה במגוון תצורות המיועדות לדרישות ייצור שונות.

בין הדגמים המפורסמים של Han’s Laser:

• HBS0615 – מכופפת 60 טון באורך כיפוף 1,500 מ"מ.

• HBS0620 – מכופפת 60 טון באורך כיפוף 2,050 מ"מ.

• HBS0625 – מכופפת 60 טון באורך כיפוף 2,550 מ"מ.

• HBS1131 – מכופפת 110 טון באורך כיפוף 3,100 מ"מ.

• HBS1141 – מכופפת 110 טון באורך כיפוף 4,100 מ"מ.

• HBS1631 – מכופפת 160 טון באורך כיפוף 3,100 מ"מ.

ניתן להתאים את דגם המכופפת לפי העובי, סוג החומר, אורך הכיפוף, מספר הצירים ומאפייני העבודה.

למי מתאימה סדרת HBS?

המכופפת מתאימה למגוון רחב של מפעלי תעשייה:

• מפעלי עיבוד פח וזיווד מתכת.

• יצרני ארונות ולוחות חשמל.

• מפעלי ציוד תעשייתי ומכונות.

• יצרני דלתות ומארזי מתכת.

• חברות ייצור בתחום התשתיות.

• מפעלי מערכות תקשורת ומארזים אלקטרוניים.

• מחלקות ייצור המחפשות מכופפת CNC אמינה ורב-שימושית.

אפשרויות אוטומציה והרחבת קו הייצור

סדרת HBS מאפשרת שילוב בפתרונות אוטומציה תעשייתיים, בהתאם לתכנון הקו ולתצורה הנבחרת.

ניתן לתכנן מערכי ייצור המשלבים מערכות הזנה, מיקום, כיפוף ופריקה אוטומטיות באמצעות פתרונות רובוטיים.

כך ניתן לצמצם פעולות ידניות, לשפר את ניצול זמני המכונה ולבנות תהליך ייצור חזרתי עבור חלקים וסדרות מתאימים.

מכונת חיתוך פייבר לייזר ומכופפת CNC – פתרון משולב למפעלי מתכת

מפעלי זיווד פחים יכולים לשלב מכופפת HBS עם מכונת חיתוך פייבר לייזר מבית Han’s Laser.

השילוב מאפשר העברת חלקים משלב חיתוך הפח לשלב הכיפוף וההרכבה, ומספק למפעל שליטה טובה יותר בתהליך הייצור.

פתרון זה מתאים במיוחד למפעלים המבקשים לייצר ארונות חשמל, מארזי מתכת, חלקי ציוד תעשייתי ורכיבי זיווד באופן עצמאי.

מכופפות פח Han’s Laser בישראל – י.א.ר הנדסה

י.א.ר הנדסה (JAR Engineering) מספקת פתרונות לתעשיית המתכת, החל ממכונות חיתוך פייבר לייזר ועד מכופפות CNC ומערכות ייצור מתקדמות.

אנו מסייעים בבחירת המכונה בהתאם לכוח הכיפוף, אורך העבודה, חומרי הגלם, רמת הדיוק הנדרשת ויעדי הייצור.

מעוניינים במכופפת פח CNC סרוו-הידראולית למפעל? צרו קשר עם י.א.ר הנדסה לקבלת מידע טכני והתאמת מכופפת Han’s Laser HBS לצורכי הייצור שלכם.
