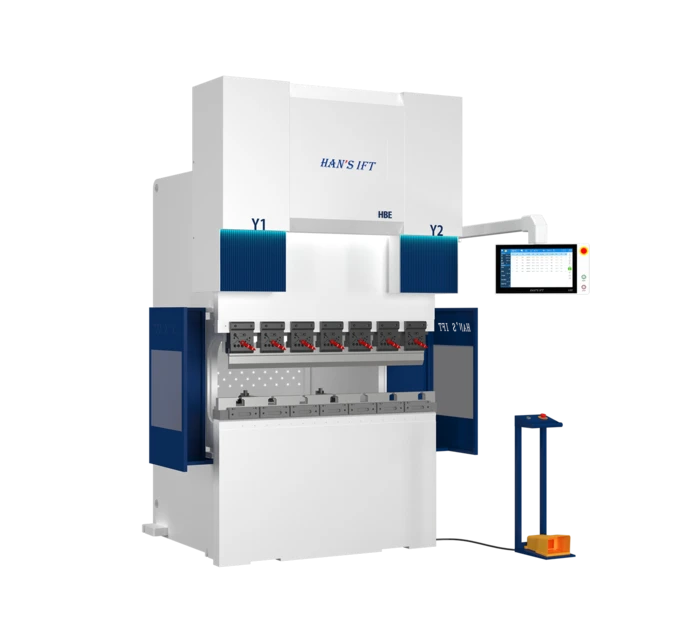

מכופפת פח CNC חשמלית Han’s Laser – סדרת HBE All-Electric Servo

כיפוף פחים מדויק בטכנולוגיית סרוו חשמלית מלאה – ללא מערכת הידראולית

סדרת HBE של Han’s Laser מציעה פתרון מתקדם למפעלים הזקוקים למכופפת פח CNC בעלת דיוק גבוה, מהירות עבודה וצריכת אנרגיה יעילה במיוחד.

בניגוד למכופפות הידראוליות מסורתיות, סדרת HBE פועלת באמצעות מערכת הנעה חשמלית מבוססת מנועי סרוו, ללא צורך בשמן הידראולי או במערכת לחץ שמן.

טכנולוגיה זו מאפשרת תנועות מדויקות ומהירות, סביבת עבודה נקייה וצמצום פעולות התחזוקה הקשורות למערכות הידראוליות.

המכונה מתאימה במיוחד לייצור חלקי פח מדויקים, מארזים אלקטרוניים, חלקים למכשור רפואי, ארונות בקרה ורכיבים לתעשיות עתירות טכנולוגיה.

הנעת All-Electric Servo – דיוק ללא הידראוליקה

מערכת ההנעה של סדרת HBE מבוססת על מנועי סרוו חשמליים המניעים מערכת ברגים מכנית מדויקת (Ball Screw), תוך שליטה מבוקרת בתנועת קורת הכיפוף.

השימוש בהנעה חשמלית מאפשר תגובה מהירה לפקודות מערכת הבקרה, מיקום מדויק ותנועה יציבה לאורך תהליך הכיפוף.

יתרונות הטכנולוגיה:

• מערכת הנעה חשמלית מלאה ללא שמן הידראולי.

• דיוק וחזרתיות גבוהים בתנועת הכיפוף.

• התאמת מהירות העבודה לחומר ולתהליך.

• פחות רכיבי הידראוליקה הדורשים תחזוקה.

• הפחתת הסיכון לדליפות שמן.

• סביבת עבודה נקייה ומסודרת.

• צריכת אנרגיה המתאימה את עצמה לעומס בפועל.

דיוק גבוה לייצור חלקי מתכת מורכבים

במפעלים המייצרים מארזים קטנים, רכיבים אלקטרוניים וחלקי מתכת מדויקים, כל סטייה עלולה להשפיע על ההרכבה ועל איכות המוצר הסופי.

סדרת HBE תוכננה לתת מענה לדרישות אלו באמצעות שליטה מדויקת בתנועת מערכת הכיפוף.

לפי נתוני היצרן, המערכת מסוגלת להגיע לדיוק תנועה דינמי של עד ±0.01 מ"מ בתנאים מוגדרים.

הדיוק בפועל של זווית הכיפוף מושפע גם מסוג הפח, תכונות החומר, עוביו, כלי הכיפוף ותנאי העבודה.

המערכת מתאימה במיוחד לתהליכי ייצור שבהם נדרשות עקביות, חזרתיות ואיכות גבוהה בחלקים קטנים ובינוניים.

צריכת חשמל חכמה – אנרגיה בהתאם לפעולת הכיפוף

אחד היתרונות החשובים של מכופפת CNC חשמלית הוא אופן צריכת האנרגיה.

בסדרת HBE מערכת הסרוו מפעילה כוח בהתאם לצורך, תוך התאמה לשלבי העבודה השונים.

בזמן ביצוע הכיפוף, המנועים מספקים את הכוח הדרוש לתהליך. במהלך תנועות ללא עומס צריכת האנרגיה נמוכה יותר, ובזמן עצירה היא יורדת לרמה מזערית במערכת ההנעה.

בהשוואה למערכות הידראוליות מסורתיות, תכונה זו עשויה להביא לחיסכון משמעותי בהוצאות החשמל, בהתאם למחזור העבודה.

סביבת ייצור נקייה ותחזוקה מופחתת

היעדר מערכת הידראולית מבטל את הצורך בטיפול בשמן הידראולי, בצינורות שמן וברכיבים הידראוליים הקשורים למערכת ההנעה.

יתרון זה מתאים למפעלים שבהם ניקיון סביבת העבודה הוא שיקול מרכזי, לרבות ייצור רכיבים אלקטרוניים, ציוד רגיש, רכיבים מדויקים ומוצרים למכשור מתקדם.

בנוסף, מערכת ההנעה החשמלית עשויה לצמצם זמני תחזוקה ועלויות תפעול לאורך חיי המכונה.

כמובן, כמו בכל ציוד תעשייתי, עדיין נדרשות בדיקות תקופתיות ותחזוקה של הרכיבים המכניים, החשמליים ומערכות הבטיחות.

מגוון דגמים למידות עבודה שונות

סדרת HBE כוללת דגמים המיועדים למגוון אורכי כיפוף וכוחות עבודה.

בין הדגמים המפורסמים של Han’s Laser:

• HBE0412 – כוח כיפוף 40 טון, אורך כיפוף 1,250 מ"מ.

• HBE0615 – כוח כיפוף 60 טון, אורך כיפוף 1,500 מ"מ.

• HBE0620 – כוח כיפוף 60 טון, אורך כיפוף 2,050 מ"מ.

• HBE0625 – כוח כיפוף 60 טון, אורך כיפוף 2,550 מ"מ.

בחירת הדגם תתבצע בהתאם לאורך החלקים, עובי הפח, סוג המתכת, גאומטריית הכיפוף והיקף הייצור.

לאילו תעשיות מתאימה מכופפת HBE?

סדרת HBE מיועדת במיוחד למפעלים שמייצרים חלקים מדויקים באיכות גבוהה:

• זיווד אלקטרוני ומארזי מחשבים.

• רכיבים לתעשיית האלקטרוניקה והתקשורת.

• חלקי מתכת מדויקים למכשור רפואי.

• מארזים ולוחות בקרה.

• ייצור ציוד למעבדות ולתעשיית המוליכים למחצה.

• רכיבים למכשירי חשמל ומוצרים טכנולוגיים.

• מפעלים בעלי מגבלות שטח ותשתיות חשמל.

מכופפת HBE כחלק מקו ייצור מדויק

שילוב מכופפת CNC חשמלית עם מכונת חיתוך פייבר לייזר מאפשר למפעל לייצר חלקי פח מדויקים משלב קובץ התכנון ועד לחלק המעוצב.

לאחר חיתוך הפח במכונת הלייזר ניתן להעביר את החלק לתהליך כיפוף מבוקר, לייצור מארזים, כיסויים, תושבות ורכיבים מכניים.

השילוב מתאים במיוחד למחלקות ייצור המבקשות לשפר את איכות המוצר, את החזרתיות ואת השליטה בתהליך הייצור.

פתרונות כיפוף מתקדמים מבית Han’s Laser – י.א.ר הנדסה

י.א.ר הנדסה (JAR Engineering) משווקת בישראל את מכונות Han’s Laser, לרבות מכונות חיתוך פייבר לייזר ומכופפות CNC מתקדמות.

אנו מסייעים למפעלים לבחור ציוד בהתאם לדרישות הדיוק, המידות, התפוקה והאוטומציה הנדרשות.

מחפשים מכופפת CNC חשמלית מדויקת וחסכונית? צרו קשר לקבלת ייעוץ והתאמת מכופפת Han’s Laser HBE למפעל שלכם.
