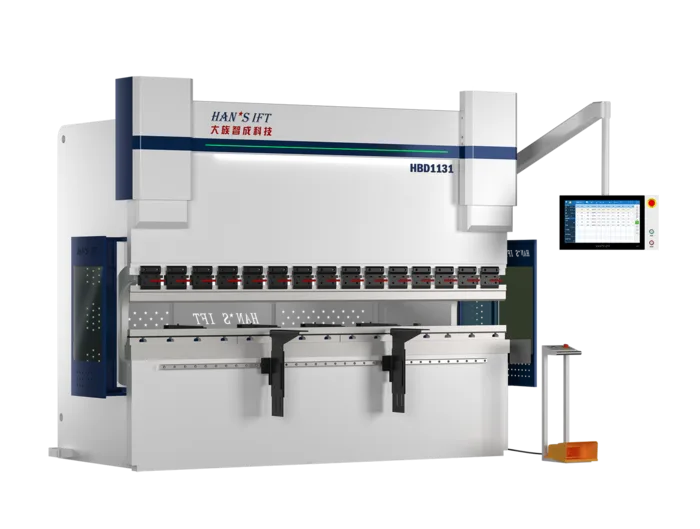

מכופפת פח CNC תעשייתית Han’s Laser – סדרת HBS
סדרת HBS של ענקית הטכנולוגיה Han’s Laser מגדירה מחדש את גבולות הביצועים, הדיוק והחיסכון האנרגטי בעולם כיפוף הפח. המכונות בסדרה זו מתוכננות לעבודה אינטנסיבית ברצפת הייצור, ומציעות שילוב יוצא דופן של בקרת לחץ הידראולית מתקדמת, מערכות פיצוי עדינות והנדסת אנוש שמקלה על המפעיל ומאיצה את קצב העבודה.
בין אם מדובר בחלקים קטנים ומורכבים ובין אם בלוחות פח ארוכים ועבים, סדרת HBS מספקת זווית אחידה והדירות מושלמת בכל לחיצה.
צרו איתנו קשר
סדרת HBS מבית Han’s Laser היא הדור החדש של מכופפות פח CNC, המציעה דיוק מיקרוני וחיסכון אנרגטי חסר תקדים ברצפת הייצור.
המכונה משלבת בקרת בוכנות אלקטרו-הידראולית מתקדמת בחוג סגור, מערכת פיצוי מכנית דו-כיוונית (Crowning) המבטיחה זווית אחידה ומדויקת לכל אורך הפח, והנדסת אנוש מתקדמת המקלה על המפעיל ומגבירה את הבטיחות. עם רכיבים מכניים מהשורה הראשונה ומוכנות מלאה לשילוב רובוטי (אוטומציה מלאה 24/7), מדובר בפתרון המושלם לייצור תעשייתי מהיר, חסכוני ונטול שגיאות.
| דגם | כוח כיפוף מקסימלי (טון / kN) | אורך כיפוף מקסימלי (מ"מ) | מהלך הבוכנה (מ"מ) | הספק מנוע ראשי (kW) |
| HBS 1131 | 110 טון (1100kN) | 3,100 | 215 | 8.5 |
| HBS 1141 | 110 טון (1100kN) | 4,100 | 215 | 8.5 |
| HBS 1631 | 160 טון (1600kN) | 3,100 | 215 | 13.2 |
| HBS 1641 | 160 טון (1600kN) | 4,100 | 215 | 13.2 |
| HBS 2331 | 230 טון (2300kN) | 3,100 | 215 | 16.7 |
| HBS 2341 | 230 טון (2300kN) | 4,100 | 215 | 16.7 |
| HBS 2631 | 260 טון (2600kN) | 3,100 | 250 | 16.7 |
| HBS 3232 | 320 טון (3200kN) | 3,200 | 250 | 21.4 |
בקרה דינמית בחוג סגור לדיוק מקסימלי
התנועה של הקורה העליונה נשלטת באמצעות שסתומי סרוו אלקטרו-הידראוליים וסרגלי מדידה אופטיים בדיוק מיקרוני המותקנים משני צידי המכונה. המערכת עובדת בשיטת "חוג סגור" (Closed-Loop), המאפשרת למחשב המכונה לתקן את מיקום הבוכנות בזמן אמת. טכנולוגיה זו מבטיחה תנועה מקבילה לחלוטין של הסכין ומונעת סטיות זוויתיות בין צידי המכונה, גם תחת עומסי כיפוף מקסימליים.
מערכת פיצוי מכנית דו-כיוונית (Two-way Crowning)
כדי לפתור את בעיית העיוות המבני הטבעי של המכונה במרכז בזמן לחיצה, סדרת HBS מצוידת במערכת פיצוי מכנית דו-כיוונית מתקדמת. המחשב מחשב באופן אוטומטי את כוח הפיצוי הנדרש בהתאם לעובי וסוג הפח, ומבצע כיוונון עדין הן בציר הרוחבי והן בציר האורכי. התוצאה היא קו כיפוף ישר לחלוטין וזווית אחידה לכל אורך הלוח, ללא צורך במדידות ידניות מתישות או בכיפופי ניסוי.
גובל אחורי יציב ומהיר
דיוק הכיפוף תלוי ישירות ביציבות של מעצורי החומר. מערכת הגובל האחורי (Back Gauge) של המכונה בנויה מרכיבים מכניים בסטנדרט הגבוה ביותר – כולל מסילות מובילות ליניאריות, ברגים כדוריים (Ball Screws) ומיסבים איכותיים המונעים חופש מכני ומבטיחים מיקום מדויק של הפח פעם אחר פעם לאורך שנים של עבודה.
סביבת עבודה נוחה ובטוחה למפעיל
בחלקו הקדמי של שולחן העבודה מותקנות זרועות תמיכה קדמיות מתכווננות (Movable Brackets). המפעיל יכול להתאים בקלות את גובה הזרועות, מרחקן וזווית הסיבוב שלהן בהתאם לגאומטריית הפח המעובד. תכונה זו מקלה על העבודה הפיזית, שומרת על בטיחות העובד ומונעת קריסה או עיוות של פחים דקים במהלך הכיפוף.
מוכנות מלאה לאוטומציה ומפעל חכם
עבור מפעלים השואפים לייצור המוני רציף של 24/7, ניתן לשלב את המכופפת בתוך תא כיפוף רובוטי מלא (Automatic Bending Cell). פתרון זה כולל זרוע רובוטית המבצעת את הטעינה, המירכוז, הכיפוף הרב-שלבי והרמת החלקים המוכנים למשטח באופן אוטומטי לחלוטין, מה שחוסך בעלויות כוח אדם ומקפיץ את התפוקה לעננים.

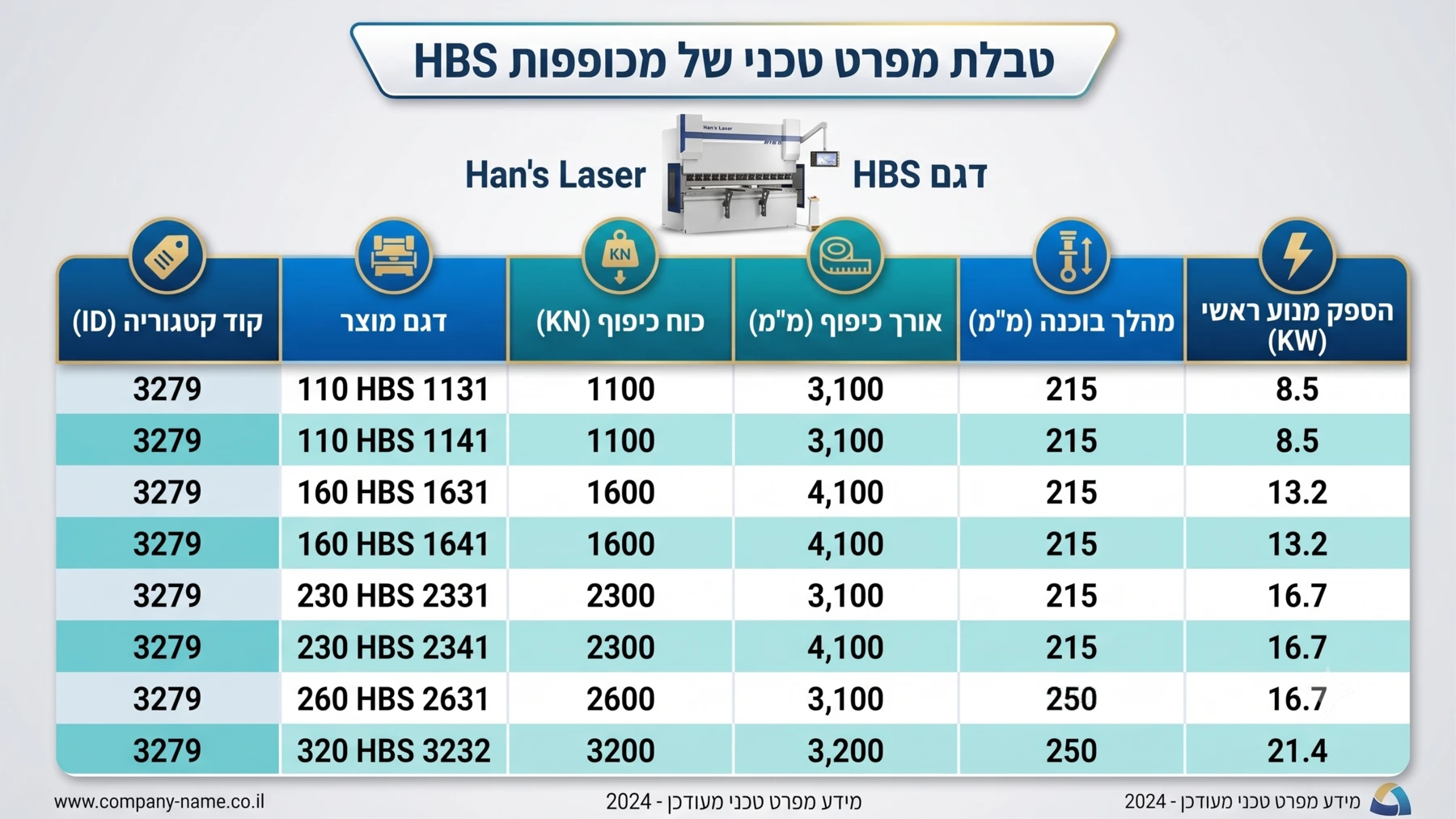

מפרט טכני עיקרי של סדרת HBS:
| דגם | כוח כיפוף מקסימלי (טון / kN) | אורך כיפוף מקסימלי (מ"מ) | מהלך הבוכנה (מ"מ) | הספק מנוע ראשי (kW) |
| HBS 1131 | 110 טון (1100kN) | 3,100 | 215 | 8.5 |
| HBS 1141 | 110 טון (1100kN) | 4,100 | 215 | 8.5 |
| HBS 1631 | 160 טון (1600kN) | 3,100 | 215 | 13.2 |
| HBS 1641 | 160 טון (1600kN) | 4,100 | 215 | 13.2 |
| HBS 2331 | 230 טון (2300kN) | 3,100 | 215 | 16.7 |
| HBS 2341 | 230 טון (2300kN) | 4,100 | 215 | 16.7 |
| HBS 2631 | 260 טון (2600kN) | 3,100 | 250 | 16.7 |
| HBS 3232 | 320 טון (3200kN) | 3,200 | 250 | 21.4 |
