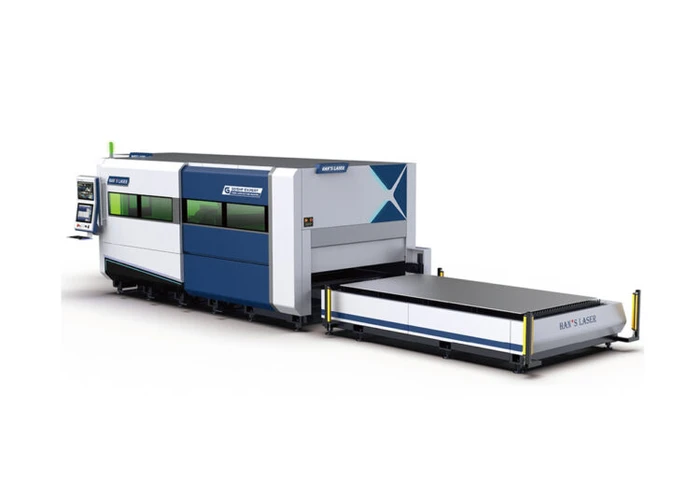

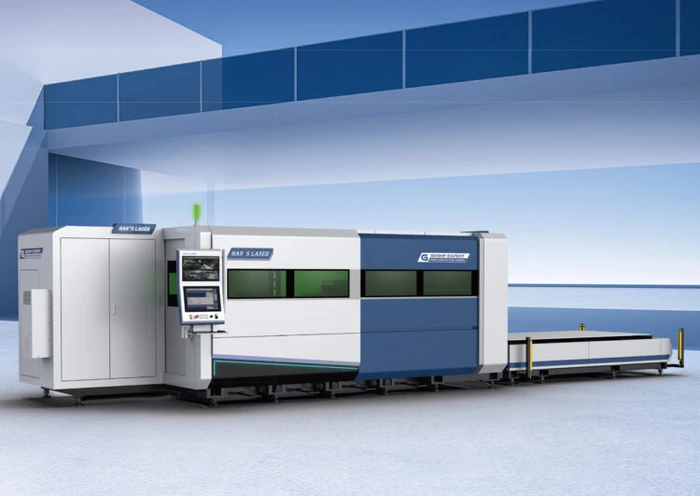

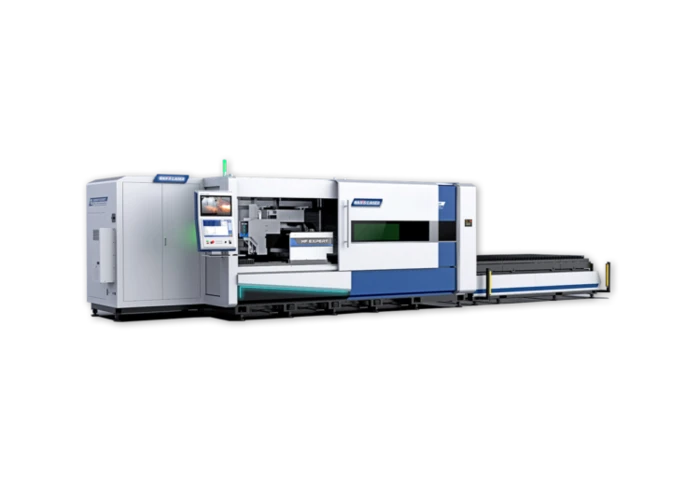

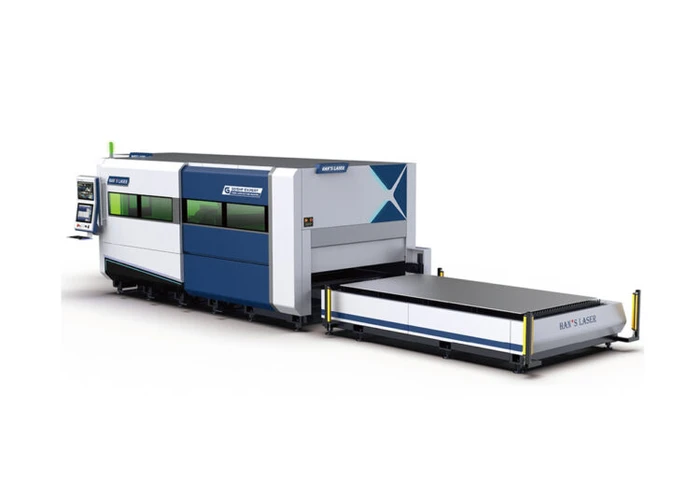

מכונות חיתוך בלייזר לצינורות אוטומטית מסדרת Han's Laser MPS-X
חדשנות, מהירות ו"אפס" פחת – הדור הבא של עיבוד הצינורות
צרו איתנו קשר
סדרת MPS-X החדשנית מבית Han's MP Laser מציעה פתרון אולטימטיבי, מדויק ומהיר לחיתוך צינורות ופרופילים
יתרונות טכנולוגיים בולטים בסדרה
-
טכנולוגיית "אפס שאריות" (0 Tailings) ו-Offside Cutting: שימוש בתפסנים (Chucks) חכמים ובטופרי משיכה משוננים (אופציונלי) מאפשר חיתוך ללא פחת בקצוות
-
חיתוך זוויתי (Bevel Cutting) – אופציונלי: ראש חיתוך מתקדם בעל יכולת הטיה (Swing axis) המאפשר חיתוך פאזות בזווית של עד ±45° (תמיכה בתצורות ריתוך V, Y, X) בפעולה אחת, מה שחוסך זמן הכנה יקר בתהליכי הייצור והריתוך
-
תמיכה צפה (Floating Support): מנגנוני תמיכה "צפים" באזורי הטעינה והפריקה אשר עולים ויורדים בהתאם לסיבוב הצינור. מנגנון זה מונע את שקיעת הצינור כתוצאה מכוח המשיכה ומונע עיוותים בחיתוך
-
תפסנים (Chucks) מתקדמים לכל יישום:
-
120 Chuck (לדגם X1): אינרציה נמוכה, מהירות מסחררת של עד 200 סל"ד, מותאם במיוחד לצינורות קטנים ולמהירות עבודה קיצונית
-
240FS Chuck (לדגמי X2/X3): תפסן מרובע אטום לחלוטין לאבק ונסורת, עמיד במיוחד ובעל כוח הידוק חזק לפרופילים בינוניים וכבדים
-
-
מערכות טעינה מתקדמות: אפשרות לשילוב מערכות טעינה חצי-אוטומטיות או אוטומטיות לחלוטין (Fully automatic rack) הממיינות ומזינות את הצינורות ללא כל התערבות ידנית, לחיסכון אדיר בכוח אדם
-
מערכת מירכוז סורקת (Laser scanning centering): מודדת ומפצה על סטיות בפרופיל הצינור בזמן אמת להבטחת חיתוך מושלם (אופציונלי)
הכרות עם דגמי הסדרה:
-
MPS-X1: מכונה המיועדת לחיתוך מהיר במיוחד של צינורות קטנים (עד 120 מ"מ), בעלת 2 תפסנים ומערכת בקרה FSCUT3000
-
MPS-X2: מכונת "All-round" ורסטילית לעיבוד פרופילים עד 200 מ"מ, עם התקנה צדדית, 2 תפסנים עוצמתיים ומערכת בקרה FSCUT5000
-
MPS-X3: מכונת קצה הכוללת 3 תפסנים המאפשרים עיבוד של צינורות שלמים וארוכים במיוחד (עד 9.2 מטר טעינה), להבטחת יציבות מושלמת ואפס פחת
יישומים ותעשיות סדרת X מציעה פתרונות אידיאליים לתעשיות רבות, ביניהן: ייצור רכבים ואופנועים, ציוד ספורט, ריהוט משרדי וביתי, תשתיות לאוורור ומיזוג אוויר, מתקני חקלאות, קונסטרוקציות מתכת ועוד
מעוניינים לשדרג את יכולות הייצור שלכם? נשמח לייעץ לכם בבחירת המכונה המדויקת מהסדרה, כולל התאמת מערכות אוטומציה ואופציות חיתוך. צרו קשר עוד היום לקבלת הצעת מחיר משתלמת!
| מאפיין טכני | דגם MPS-X1 | דגם MPS-X2 | דגם MPS-X3 |
| הספק לייזר |
3kW / 6kW |
3kW / 6kW / 12kW |
3kW / 6kW / 12kW |
| כמות תפסנים (Chucks) |
2 תפסנים |
2 תפסנים |
3 תפסנים |
| מידת תפסן (Chuck) |
120 מ"מ (130x130 מ"מ) |
240 מ"מ (245x245 מ"מ) |
240 מ"מ (245x245 מ"מ) |
| טווח חיתוך (צינור מרובע / פרופיל) |
8–120 מ"מ, פרופיל U/I עד מס' 8 |
10–230 מ"מ, פרופיל U/I עד מס' 20 |
10–230 מ"מ, פרופיל U/I עד מס' 20 |
| אורך צינור מרבי לטעינה |
עד 7,200 מ"מ |
עד 7,200 מ"מ |
עד 9,200 מ"מ |
| משקל נשיאה מרבי (צינור בודד) |
120 ק"ג (עד 17 ק"ג/מטר) |
260 ק"ג (עד 37 ק"ג/מטר) |
260 ק"ג (עד 37 ק"ג/מטר) |
| מהירות סיבוב מרבית |
200 סל"ד (rpm) |
150 סל"ד (rpm) |
150 סל"ד (rpm) |
| אורך שארית פחת (Tail length) |
50 מ"מ (ניתן להגיע ל-0 פחת) |
0 מ"מ (בתכנון נכון) / 50 מ"מ |
0 מ"מ |
| אפשרות לחיתוך ללא פחת (0 Tailing) |
כן, עומד בדרישת 0 פחת |
אופציה לטופרי משיכה משוננים |
אופציה לטופרי משיכה משוננים |
| אפשרויות טעינה |
אופציה לטעינה חצי-אוטומטית / אוטומטית |
אופציה לטעינה חצי-אוטומטית |
אופציה לטעינה חצי-אוטומטית / אוטומטית |
| תמיכה בפריקה |
תמיכה צפה 6 מ' לטעינה, 2 מ' לפריקה |
תמיכה צפה 9 מ' לטעינה, 6 מ' לפריקה |
תמיכה צפה 9 מ' לטעינה, 6 מ' לפריקה |
| דיוק מיקום צירי X/Y |
±0.05 מ"מ / מטר |
±0.05 מ"מ / מטר |
±0.05 מ"מ / מטר |
| דיוק מיקום חוזר צירי X/Y |
±0.03 מ"מ |
±0.03 מ"מ |
±0.03 מ"מ |
| עובי דופן מינימלי לחיתוך |
≥ 0.8 מ"מ |
≥ 0.8 מ"מ |
≥ 0.8 מ"מ |
| מערכת בקרה (CNC) |
FSCUT3000 |
FSCUT5000 |
FSCUT5000 |
| תוכנת תיב"ם (Nesting) |
TubesT Lite |
TubesT (Pro) |
TubesT (Pro) |
| אספקת חשמל ודרגת הגנה |
תלת-פאזי / 380V / 50Hz / IP54 |
תלת-פאזי / 380V / 50Hz / IP54 |
תלת-פאזי / 380V / 50Hz / IP54 |
