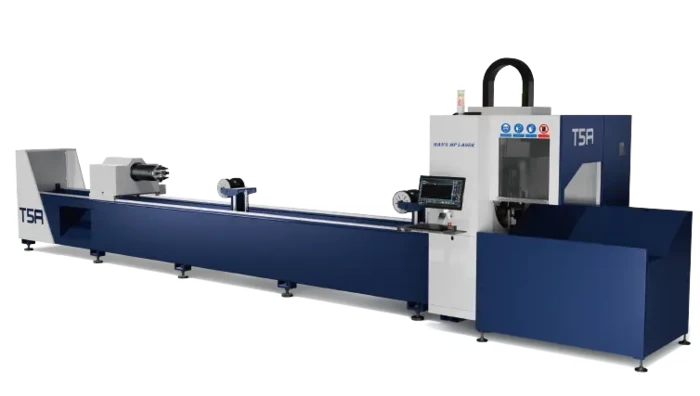

מכונת חיתוך צינורות בלייזר רחבה Han's Laser MPS-T5
מכונת ה-MPS-T5 מבית Han's MP Laser היא מערכת לייזר עוצמתית המיועדת לחיתוך מדויק ומהיר של צינורות ופרופילים במגוון רחב של קטרים ומשקלים
צרו איתנו קשר
יתרונות מרכזיים
-
כושר נשיאה וקוטר מוגדל: תמיכה בצינורות ופרופילים בקוטר/רוחב של עד 230 מ"מ ומשקל בודד של עד 260 ק"ג
-
יעילות חיתוך גבוהה: תמיכה בטכנולוגיית Leapfrog cutting החוסכת 0.3 שניות בכל נקודת ניקוב ומקצרת את זמני הסרק
-
תפסנים פנאומטיים מתקדמים (Chuck 240F): תפסנים למרכוז עצמי בחלק הקדמי והאחורי עם כוח הידוק חזק וקשיחות גבוהה
-
מקור לייזר עוצמתי: הספקים לבחירה בין 1,500W ל-6,000W, עם יעילות המרה אלקטרו-אופטית מעל 30% ועמידות למתכות מחזירות אור כמו נחושת ואלומיניום
-
מערכת בקרה חכמה (FSCUT): כוללת פיצוי סטייה בזמן אמת, הגדרת תהליכי חיתוך ייעודיים לפינות ותמיכה מלאה באוטומציה
-
אפשרויות אוטומציה מגוונות: אפשרות לשילוב טעינה חצי-אוטומטית או אוטומטית מלאה, מנגנוני תמיכה משתנים (Variable-diameter) ופורקי נסורת
| מאפיין טכני | נתון |
| דגם המכונה |
MPS-T5 |
| אורך צינור מרבי לעיבוד |
עד 6,500 מ"מ |
| מהירות סיבוב מרבית |
150 סל"ד (R/min) |
| דיוק מיקום צירי X/Y |
±0.05 מ"מ / מטר |
| דיוק מיקום חוזר צירי X/Y |
±0.03 מ"מ |
| הספק לייזר |
1500W - 6000W |
| מהירות תנועה מרבית |
100 מטר / דקה |
| תאוצה מרבית |
1.0g |
| עומס מרבי (לצינור בודד) |
260 ק"ג (עד 43 ק"ג למטר) |
| עובי חומר מינימלי לעיבוד |
0.8 מ"מ ומעלה |
| טווח הידוק פרופילים |
צינור עגול: קוטר 10-230 מ"מ | צינור מרובע: 10-230 מ"מ |
| אורך שארית חיתוך (Tail length) |
≥ 80 מ"מ (כאשר התפסן הקדמי מורחק והתפסן האחורי מהודק בנפרד) |
| מידות המכונה (אורך x רוחב x גובה) |
9,700 מ"מ × 2,300 מ"מ × 2,500 מ"מ |
| אספקת חשמל |
380V / 50HZ / תלת-פאזי (ניתן להתאמה אישית ל-60HZ) |
| פורמטים גרפיים נתמכים |
TubesT: IGS, SAT | TubePro: zx, zzx |
| רמת הגנה ואטימות (תקן) |
IP54 |
פרופילים וחומרים נתמכים
-
צורות פרופיל: צינורות עגולים, מרובעים, מלבניים, אליפטיים, פוליגונליים, פרופילי U (Channel steel), פרופילי I-beam/H-beam (עד מס' 18 כסטנדרט, עד מס' 22 בהתאמה אישית) וזוויתנים
-
חומרי גלם: נירוסטה (Stainless Steel), פלדת פחמן (Carbon Steel), אלומיניום ונחושת
שימושים בתעשייה
-
שלדות רכב, אופנועים וכלי תחבורה
-
קונסטרוקציות מתכת ומבנים
-
מערכות אוורור וצנרת תעשייתית
-
מדפי אחסון כבדים וריהוט תעשייתי
-
מעקות, מתקני חקלאות וספורט
