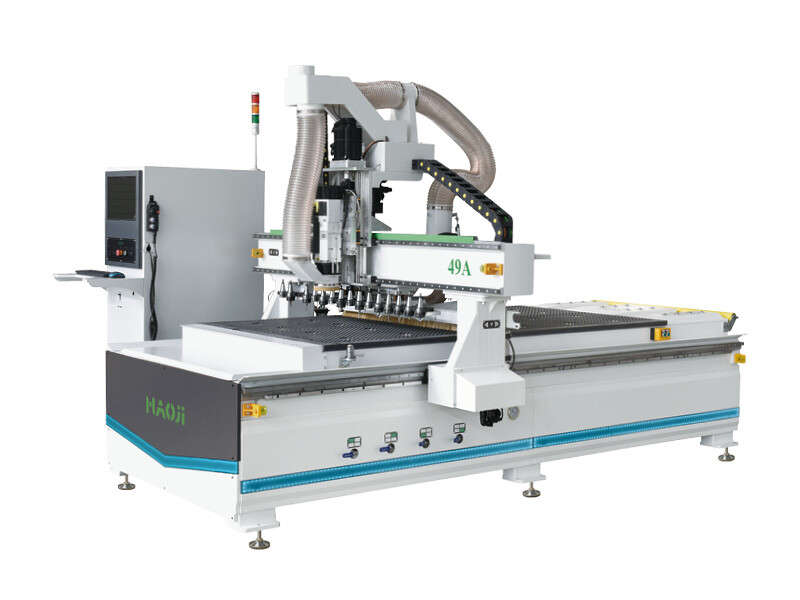

מכונת CNC קומפקטית לעימכונות CNC
בוד אלומיניום, קרבון וחומרים הנדסיים – פתרון מתקדם למפעלים, מהנדסים, חברות פיתוח ותעשיות ביטחוניות.

כשחושבים על מכונת CNC מקצועית, רבים מדמיינים מכונה תעשייתית גדולה התופסת שטח ניכר ברצפת הייצור. אבל בעולם הייצור המודרני, שבו נדרשים דיוק, גמישות ויעילות, גודל המכונה אינו בהכרח המדד לרמתה המקצועית.

מפעלים, חברות הנדסה, תעשיות ביטחוניות ומחלקות פיתוח זקוקים לעיתים למכונת CNC קטנה יחסית, המסוגלת לבצע עבודות עיבוד מורכבות באמצעות ספינדל מקצועי, מערכת בקרה מתקדמת ומחליף כלים אוטומטי (ATC).

מכונת CNC בגודל 1200×1200 מ"מ יכולה לשלב שטח עבודה קומפקטי עם יכולות ייצור תעשייתיות מתקדמות, בתנאי שמבנה המכונה ומערכותיה מותאמים לחומרים ולרמת העיבוד הנדרשת.

מדובר בפתרון רלוונטי במיוחד לחברות העוסקות בכרסום אלומיניום, עיבוד פלטות קרבון, ייצור רכיבים לרחפנים, חלקים הנדסיים, אבות-טיפוס וסדרות ייצור קטנות ובינוניות.

מכונת CNC קטנה אינה בהכרח מכונה לחובבנים

אחת הטעויות הנפוצות בתחום היא ההתייחסות לכל מכונת CNC קטנה כאל מכונה המיועדת לתחביבים, יצירה או עבודות קלות.

בפועל, קיימות מכונות CNC קומפקטיות המתוכננות למשימות ייצור מקצועיות, עם אפשרויות למערכות הנעה מתקדמות, ספינדלים תעשייתיים, מחליפי כלים אוטומטיים, מערכות קיבוע ומערכות בקרה מקצועיות.

ההבדל בין מכונה פשוטה למכונה תעשייתית אינו נקבע רק לפי ממדי שולחן העבודה, אלא בעיקר לפי מאפיינים כמו:

• קשיחות מבנה המכונה ועמידות בפני כוחות החיתוך.

• איכות מערכת ההנעה והמסילות הליניאריות.

• סוג הספינדל, המומנט וטווח מהירויות הסיבוב.

• דיוק מיקום, חזרתיות ויציבות לאורך זמן.

• מחליף כלים אוטומטי (ATC).

• מערכת בקרה ויכולת עבודה עם תוכנות CAD/CAM.

• מערכות קיבוע, קירור, שימון ופינוי שבבים.

• התאמה לעבודה ממושכת בסביבת ייצור.

מכונה בעלת שטח עבודה של 1200×1200 מ"מ יכולה להיות פתרון מקצועי מאוד, ובמקרים מסוימים מתאים יותר ממכונה גדולה משמעותית.

המטרה היא לא לבחור את המכונה הגדולה ביותר, אלא את המכונה שמתאימה בצורה הטובה ביותר לחלקים, לחומרים ולתהליכי הייצור.

למה דווקא מכונת CNC בגודל 1200×1200 מ"מ?

מפעלים רבים אינם מעבדים פלטות בגודל מלא. לעיתים מרבית החלקים נמצאים בטווח של עשרות או מאות מילימטרים בלבד.

דוגמאות נפוצות כוללות תושבות מכניות, רכיבי אלומיניום, לוחות קרבון, חלקי רובוטיקה, רכיבים למערכות אלקטרוניות, חלקים לתעופה ומכלולים לרחפנים.

במקרים כאלה, שטח עבודה של 1200×1200 מ"מ עשוי לספק מרחב עבודה מתאים ואף לאפשר קיבוע של מספר חלקים באותו מחזור ייצור.

יתרונות של פורמט עבודה קומפקטי

ניצול יעיל של שטח המפעל: קל יותר לשלב את המכונה במחלקת פיתוח, במפעל פעיל או בסדנת ייצור קיימת, בהתאם למידות הפיזיות ולדרישות ההתקנה שלה.

התאמה לגודל החלקים: במקום להפעיל מכונה גדולה מאוד עבור חלקים קטנים, ניתן לבחור שטח עבודה שתואם את הייצור בפועל.

גמישות בייצור: אפשרות לבצע מגוון עבודות, החל מאבות-טיפוס ועד לסדרות ייצור, בהתאם לתצורת המכונה.

שילוב אוטומציה: ניתן לשלב מחליף כלים אוטומטי ומערכות נוספות המשפרות את רציפות העבודה.

תכנון השקעה מדויק יותר: בחירה במכונה המותאמת לדרישות הייצור עשויה לחסוך שטח, תשתיות ועלויות שאינן נחוצות.

חשוב לזכור: שטח עבודה של 1200×1200 מ"מ אינו בהכרח המידות החיצוניות של המכונה. לצורך תכנון ההתקנה יש לבדוק גם את ממדי המכונה, ארון הבקרה, מערכות העזר ומרחב הגישה לתחזוקה.

מחליף כלים אוטומטי ATC – מרכיב מרכזי ב-CNC מקצועי

אחד המרכיבים החשובים ביותר במכונת CNC המיועדת לייצור תעשייתי הוא מחליף כלים אוטומטי, או Automatic Tool Changer – ATC.

כאשר מייצרים חלק הנדסי מורכב, לא תמיד ניתן לבצע את כל הפעולות באמצעות כלי כרסום אחד.

לדוגמה, ייצור תושבת אלומיניום עשוי לכלול:

1. כרסום ראשוני להסרת חומר.

2. כרסום כיסים ומגרעות.

3. קידוח חורים.

4. עיבוד פתחים וחריצים.

5. כרסום מדויק של קווי המתאר.

6. עיבוד גימור לקבלת איכות פני שטח נדרשת.

במכונה ללא ATC, החלפת הכלים עשויה לחייב עצירה של התהליך והתערבות ידנית של המפעיל.

לעומת זאת, מכונת CNC עם מחליף כלים אוטומטי יכולה להחליף כלים בהתאם לתוכנית הייצור, ללא צורך בהחלפה ידנית בכל שלב.

כיצד ATC משפיע על יעילות הייצור?

• מפחית זמני עצירה לצורך החלפת כלים.

• מצמצם התערבות מפעיל במהלך מחזור העבודה.

• מאפשר תהליכי עיבוד מרובי כלים ברצף.

• משפר את אחידות תהליך העבודה.

• מקל על ייצור סדרתי של חלקים מורכבים.

• מאפשר ניצול יעיל יותר של שעות המכונה.

ניתן לבחון תצורות של מחסני כלים בקיבולות שונות, למשל 6, 8, 10, 12 או 16 כלים, בהתאם לדגם ולמערכת שנבחרה.

למנהלי ייצור, המשמעות של ATC אינה רק נוחות תפעולית, אלא אפשרות לצמצם זמן לא יצרני ולשפר את ניצול המכונה.

עם זאת, ATC אינו מחליף תכנון נכון של תהליך העיבוד, בחירת כלים וכיול מדויק.

מכונת CNC קטנה לעיבוד אלומיניום ומתכות

אחד השימושים המעניינים ביותר במכונות CNC קומפקטיות הוא כרסום ועיבוד של חלקי אלומיניום.

אלומיניום משמש בתעשיות רבות בשל משקלו הנמוך יחסית, יכולת העיבוד שלו והאפשרות לייצר ממנו חלקים הנדסיים בעלי גיאומטריה מורכבת.

בין היישומים הנפוצים:

• מארזים וחלקים למערכות אלקטרוניות.

• תושבות למנועים ומערכות הנעה.

• רכיבים למערכות רובוטיות.

• חלקים למתקני בדיקה.

• רכיבים לרחפנים ולמערכות תעופה.

• חלקי מכונות ואוטומציה.

• אבות-טיפוס מכניים.

• חלקי אלומיניום למכשור רפואי ולציוד מדידה.

מה הופך CNC למתאימה לכרסום אלומיניום?

לא כל מכונת CNC שמתאימה לעץ או לפלסטיק יכולה לספק ביצועים מקצועיים בעיבוד אלומיניום.

יש לבחון כמה מאפיינים מרכזיים.

קשיחות מבנית: במהלך כרסום מתכת נוצרים כוחות חיתוך המשפיעים על יציבות המכונה. מבנה קשיח מסייע לצמצם רעידות ולשמור על איכות העיבוד.

ספינדל מתאים: בחירת הספינדל צריכה להתייחס לא רק להספק בקילוואט, אלא גם למומנט, לטווח הסל"ד, לסוג הכלים ולמשך העבודה הרציף.

מערכת הנעה מדויקת: איכות המסילות, מערכות ההנעה, המנועים והבקרה משפיעה על היכולת לבצע תנועות מדויקות וחוזרות.

קיבוע החומר: בעיבוד מתכות, הכוחות הפועלים על החלק עשויים לחייב שימוש במלחציים, מהדקים או מתקני קיבוע מכניים מתאימים.

פינוי שבבים וקירור: בחלק מתהליכי העיבוד נדרשות מערכות שימון או קירור ייעודיות כדי לשפר את תנאי החיתוך, להפחית חום ולסייע בפינוי שבבים.

האם מכונת CNC קטנה יכולה לעבד גם פלדה?

יש להבחין בין עיבוד אלומיניום לבין כרסום פלדה ומתכות קשות יותר.

כרסום פלדה מצריך בדרך כלל דרישות גבוהות יותר של קשיחות, מומנט, קיבוע ותכנון מערכת העיבוד. מכונת CNC Router המתאימה לאלומיניום אינה בהכרח מתאימה לעיבוד פלדה.

לכן, לפני רכישת מכונה לעיבוד מתכות, יש לבדוק את החומר המדויק, עומק העיבוד, קצב הסרת החומר והדיוקים הנדרשים.

במקרים מסוימים, מרכז עיבוד שבבי ייעודי למתכות יהיה פתרון נכון יותר מראוטר CNC.

CNC לעיבוד קרבון וחומרים מרוכבים

מעבר לעיבוד אלומיניום, מכונות CNC קומפקטיות יכולות להתאים גם לעיבוד פלטות קרבון (Carbon Fiber) וחומרים מרוכבים.

קרבון נמצא בשימוש נרחב במוצרים שבהם נדרש שילוב של משקל נמוך, קשיחות וחוזק מבני.

לדוגמה:

• שלדות ורכיבים לרחפנים.

• חלקי כלי טיס.

• רכיבים לתעשייה הביטחונית.

• חלקי מערכות רובוטיות.

• מתקנים ומבנים קלי משקל.

• חלקים הנדסיים מיוחדים.

עיבוד קרבון מציב דרישות שונות מעיבוד מתכות.

הוא מחייב התאמה של כלי החיתוך, מהירויות העבודה, שיטת הקיבוע ומערכת איסוף האבק. אבק סיבי פחמן עלול להוות סיכון בריאותי ולפגוע בציוד, ולכן חשוב לתכנן מערכת שאיבה וסינון מתאימה.

במקרים שבהם נדרשים מספר סוגי כלים, מערכת ATC יכולה לשפר את רציפות העבודה גם בעיבוד קרבון.

מכונות CNC קומפקטיות לתעשיות הביטחוניות, תעופה ורחפנים

בתעשיות מתקדמות, גודל הרכיב אינו מעיד על מורכבותו.

דווקא חלקים קטנים עשויים לדרוש רמת דיוק גבוהה, גיאומטריה מורכבת, מספר פעולות עיבוד ובקרת איכות קפדנית.

תעשיית הרחפנים והמערכות הבלתי מאוישות

יצרני רחפנים נדרשים לעיתים לייצר מגוון רחב של רכיבים: תושבות למנועים, לוחות קרבון, חלקי אלומיניום, רכיבי חיבור, מתקני הרכבה וחלקים מותאמים אישית.

כאשר מידות החלקים מתאימות לשטח העבודה, מכונת CNC קומפקטית עם ATC יכולה לסייע בייצור פנימי ובפיתוח מהיר של רכיבים.

תעשיות ביטחוניות

חברות ביטחוניות ויצרניות משנה עובדות עם מגוון חומרים, סדרות קטנות ודרישות משתנות.

מכונה קומפקטית יכולה להתאים למחלקות פיתוח ולייצור רכיבים ייעודיים, בהתאם לדרישות החומר, המידות, הדיוק והאיכות.

כאשר העבודה כפופה לתקני תעופה או ביטחון, יש לוודא שתהליך הייצור כולו עומד בדרישות הרלוונטיות, לרבות מדידה, תיעוד ובקרת איכות. עצם השימוש במכונת CNC מקצועית אינו מבטיח עמידה בתקנים.

חברות הנדסה ומחקר ופיתוח

חברות המפתחות מוצרים חדשים נדרשות לא פעם לייצר חלקים בודדים, לבצע שינויים בתכנון ולהפיק גרסאות חדשות במהירות.

מכונת CNC פנימית מאפשרת במקרים מתאימים לצמצם את התלות בקבלני משנה, לשמור על גמישות הנדסית ולהאיץ את תהליך הפיתוח.

ספינדל, מנועי סרוו ומערכת בקרה – מה חשוב לבדוק במכונת CNC קטנה?

כדי לבחור מכונת CNC מקצועית, לא מספיק לבדוק את גודל שולחן העבודה או את מספר הכלים במחסן.

1. ספינדל תעשייתי

הספינדל הוא המרכיב שמסובב את כלי החיתוך.

בחירתו משפיעה על סוגי החומרים שניתן לעבד, טווח מהירויות העבודה, עומסי החיתוך ואיכות התוצאה.

יש לבדוק את ההספק, עקומת המומנט, אופן הקירור, סוג מחזיק הכלים והתאמתו לעבודה הרציפה הנדרשת.

2. מערכת הנעה ומנועי סרוו

מערכות הנעה מבוססות סרוו מאפשרות בקרת תנועה במשוב סגור ומיועדות לשמירה על ביצועי תנועה בהתאם לתכנון המערכת.

חשוב לבחון גם את סוג הממסרות או הברגים הכדוריים, איכות המסילות והקשיחות של המערכת כולה.

3. מערכת בקרה CNC

מערכת הבקרה אחראית להפעלת תוכנית העיבוד, לתנועת הצירים, לבקרת הספינדל ולניהול פעולות כגון החלפת כלים.

מערכות כמו Syntec ו-NC Studio קיימות בתצורות שונות, ולכן יש לבדוק את יכולות הבקר המוצע בפועל.

במפעלים שעובדים עם תוכנות CAD/CAM מקצועיות חשוב לבדוק גם את התאמת הפוסט-פרוססור, יכולות הבקרה, ניהול הכלים ואפשרויות ההרחבה.

4. דיוק וחזרתיות

דיוק הוא אחד הנושאים החשובים ביותר עבור מהנדסים ויצרני רכיבים.

יש להבחין בין דיוק מיקום, חזרתיות, איכות פני שטח ודיוק החלק המתקבל בפועל.

נתונים אלה מושפעים ממבנה המכונה, הכיול, טמפרטורת העבוד
