מכונות חיתוך מתכת בלייזר - איך לבחור את הדגם המתאים לייצור?

בחירת מכונת חיתוך לייזר למתכת אינה צריכה להתבסס רק על הספק, מהירות או מידות שולחן העבודה. ההחלטה הנכונה מתחילה בסוג חומר הגלם, ברמת הדיוק הנדרשת, בכמות החלקים המיוצרת, בדרישות הבטיחות ובאופן שבו המכונה צפויה להשתלב בקו הייצור.

מכונות חיתוך מתכת בלייזר מיועדות למגוון רחב של תעשיות ויישומים. יש מכונות המתאימות לחיתוך שוטף של פחים ולוחות, מכונות שמציעות רמת בטיחות גבוהה יותר בסביבת העבודה, מערכות סגורות ברמת Class 1 ומכונות אולטרה-מדויקות המיועדות לתעשיות שבהן גם סטייה מזערית או גרד קטן עלולים להשפיע על איכות המוצר.

לצד מכונות לחיתוך לוחות קיימות גם מכונות ייעודיות לחיתוך צינורות ופרופילים. לכן, כדי להשוות נכון בין הדגמים, צריך להבין תחילה מהו סוג העבודה שהמכונה נדרשת לבצע ואילו מאפיינים הם החשובים ביותר עבור המפעל.



ההבדלים המרכזיים בין מכונות חיתוך מתכת בלייזר

ההבדל הראשון הוא צורת חומר הגלם. מכונת לייזר לחיתוך פחים כוללת שולחן שעליו מונחים הלוחות, בעוד שמכונת חיתוך לייזר לצינורות משתמשת בתפסנים שמחזיקים ומסובבים את הצינור או הפרופיל במהלך החיתוך.

גם רמת הבטיחות משתנה בין הדגמים. יש מכונות שבהן אזור העבודה וראש הלייזר פתוחים יותר, דגמים שבהם ראש הלייזר משולב בתוך גשר סגור, ומכונות סגורות לחלוטין המספקות בטיחות ברמת Class 1.

הבדל נוסף הוא מטרת הייצור. מפעל שמבצע חיתוך שוטף של לוחות מתכת זקוק למכונה שונה ממפעל המייצר רכיבים זעירים לתעשיית המכשור הרפואי, האלקטרוניקה או התעופה. במקרה הראשון הדגש עשוי להיות על גמישות, נגישות וקצב עבודה, ובמקרה השני על דיוק קיצוני, איכות קצה וכמות גרדים מינימלית.

לכן, כאשר משווים בין מכונות חיתוך מתכת בלייזר, חשוב לבחון כמה נקודות מרכזיות:

• סוג חומר הגלם - לוחות, צינורות או פרופילים
• המידות והעוביים הנפוצים
• רמת הדיוק הנדרשת
• רמת הבטיחות הנדרשת במפעל
• כמות הגרדים המותרת לאחר החיתוך
• נפח הייצור ומספר שעות העבודה
• המקום הפנוי עבור המכונה ושולחן ההזנה
• הצורך באוטומציה ובהפחתת פעולות ידניות



השוואה בין מכונות לייזר לחיתוך פחים ולוחות

הדגמים MPS-D3,‏ MPS-D3 PRO,‏ MPS-C3 ו-MPS-1010 מיועדים לחיתוך ולעיבוד של מתכות, אך כל אחד מהם מספק מענה לצורך שונה.



דגם	מבנה ורמת בטיחות	יתרון מרכזי	מתאים בעיקר ל-
MPS-D3	מבנה פתוח וראש לייזר חשוף יותר	גישה ישירה ונוחה לאזור העבודה	מפעלים, תעשיות ובתי מלאכה המבצעים חיתוך שוטף של לוחות
MPS-D3 PRO	ראש הלייזר מוטמע בתוך גשר סגור	בטיחות גבוהה יותר במכונה הדומה בגודלה וביכולותיה ל-MPS-D3	אותו סדר גודל של מפעלים ועסקים הזקוקים לשיפור ברמת הבטיחות
MPS-C3	מכונה סגורה ברמת בטיחות Class 1	הפרדה מלאה יותר של אזור החיתוך מסביבת העבודה	מפעלים ותעשיות המחייבים בטיחות ברמת Class 1 ויש בהם מקום למכונה ולשולחן הזנה
MPS-1010	מכונה אולטרה-מדויקת	דיוק של עד 0.0003 מ״מ וכמות גרדים מזערית עד כמעט לא קיימת	מכשור רפואי, ביומד, אלקטרוניקה, תעופה, ביטחון, שענות, צורפות ומחקר

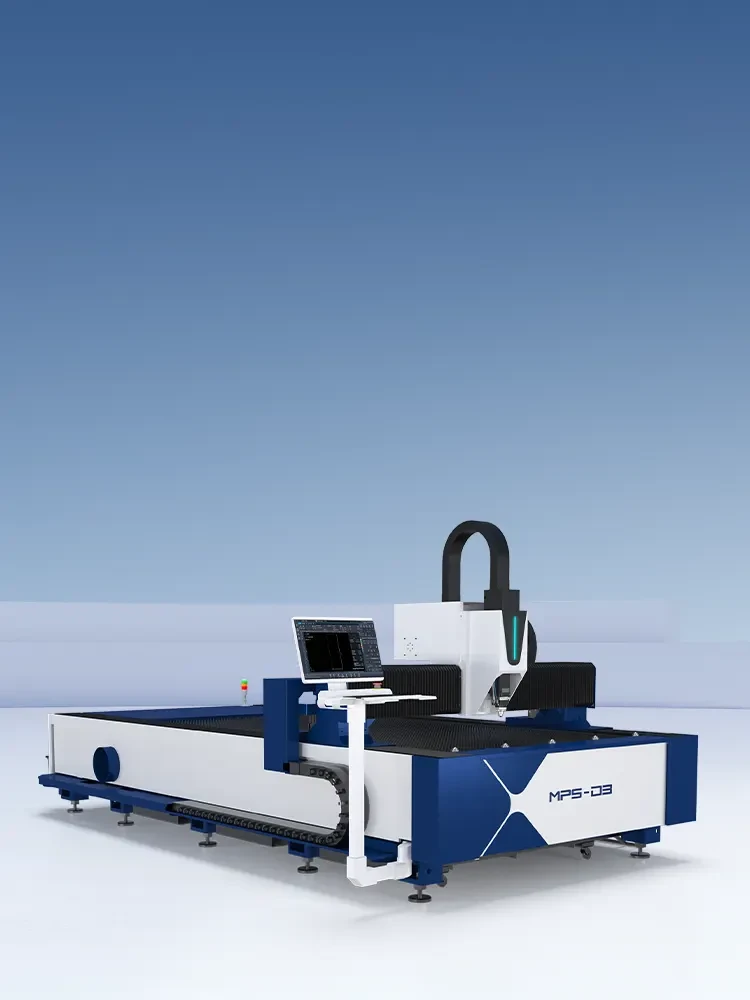

MPS-D3 - מכונה פתוחה לחיתוך שוטף של לוחות

MPS-D3 היא מכונת פייבר לייזר בעלת מבנה פתוח. היא מתאימה למפעלים, לתעשיות ולבתי מלאכה המבצעים חיתוך שוטף של פחים ולוחות ומחפשים גישה ישירה ונוחה לאזור העבודה.

המבנה הפתוח מקל על טעינת חומרי הגלם, פריקת החלקים והגישה לשולחן. יתרון זה חשוב במיוחד בעבודות משתנות, בסדרות קצרות ובסביבות שבהן מחליפים סוגי חומר או עבודות בתדירות גבוהה.

עם זאת, כאשר ראש הלייזר ואזור החיתוך פתוחים, נקודת החום עלולה לצאת מאזור העבודה המתוכנן. לכן, במפעלים שבהם נדרשת רמת בטיחות גבוהה יותר, ניתן לבחון את MPS-D3 PRO.

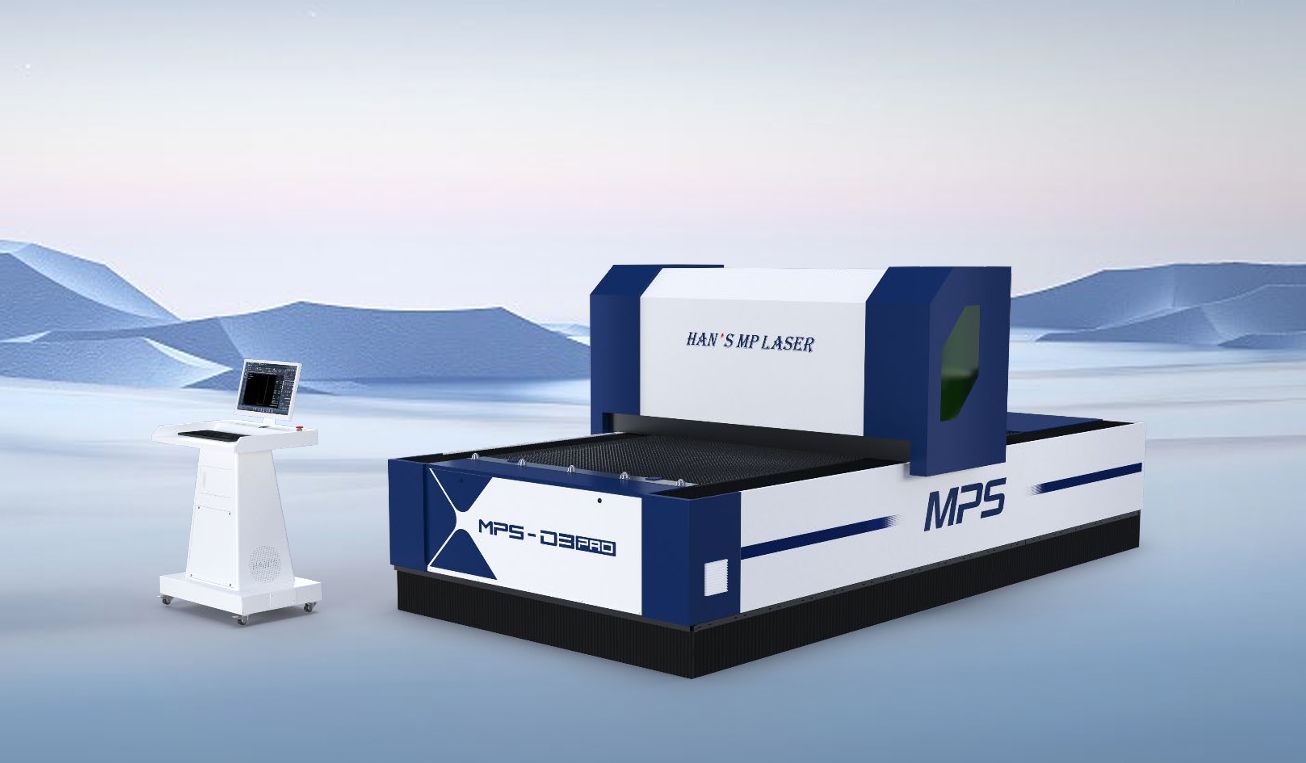

MPS-D3 PRO - אותה משפחת מכונות עם שיפור משמעותי בבטיחות

MPS-D3 PRO אינה מיועדת למפעלים גדולים יותר מאלה המשתמשים ב-MPS-D3, והיא אינה שונה ממנה באופן מהותי מבחינת סדר הגודל של העסק או אופי הייצור. מדובר במכונות דומות מאוד, וההבדל המרכזי ביניהן הוא רמת הבטיחות.

ב-MPS-D3 הרגילה ראש הלייזר נמצא בתצורה פתוחה יותר. בגרסת ה-PRO ראש הלייזר מוטמע בתוך הגשר הסגור, וכך מצטמצם הסיכון שנקודת החום תצא מאזור החיתוך.

המבנה הזה יוצר רמת בטיחות הקרובה לזו של מכונה סגורה, בלי להפוך את כל המכונה למערכת סגורה לחלוטין. לכן MPS-D3 PRO מתאימה לאותו סדר גודל של מפעלים, תעשיות ובתי מלאכה שבהם ניתן להשתמש ב-MPS-D3, אך קיימת בהם דרישה גבוהה יותר להגנה סביב ראש הלייזר.

הבחירה בין שני הדגמים אינה תלויה בגודל העסק אלא ברמת הבטיחות הנדרשת:

• MPS-D3 מתאימה כאשר נדרשת גישה פתוחה וישירה לשולחן.
• MPS-D3 PRO מתאימה כאשר רוצים לשמור על תצורה דומה, אך לשפר משמעותית את הבטיחות סביב ראש הלייזר.

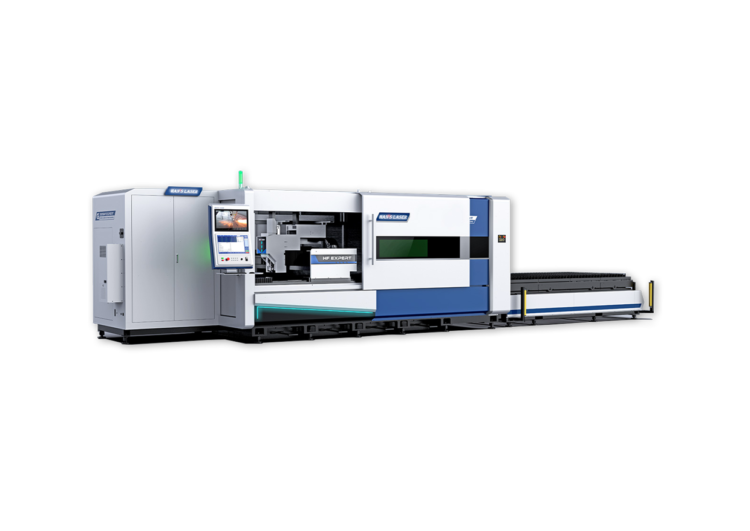

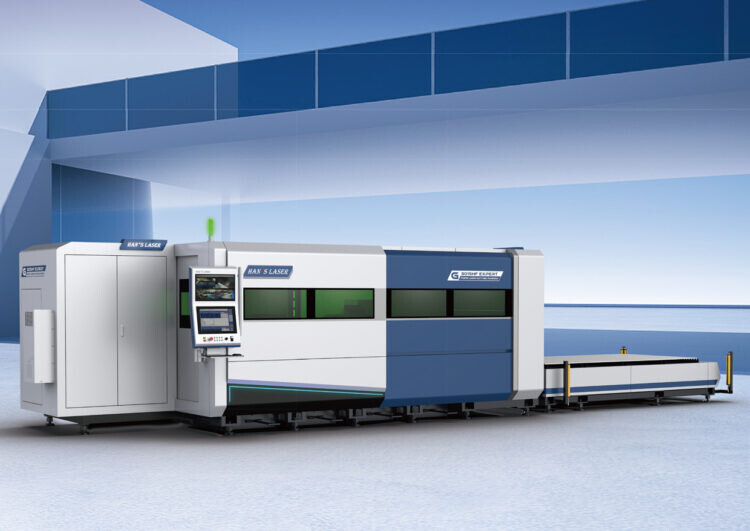

MPS-C3 - בטיחות מלאה ברמת Class 1

MPS-C3 היא מכונה סגורה המיועדת למפעלים ולתעשיות שבהם נדרשת בטיחות ברמת Class 1. בשונה מ-MPS-D3 PRO, שבה ראש הלייזר משולב בגשר סגור אך המכונה אינה סגורה לחלוטין, ב-MPS-C3 אזור החיתוך מופרד בצורה מלאה יותר מסביבת העבודה.

היא מתאימה למפעלים שבהם דרישות הבטיחות הן חלק מהותי מהאפיון, לרבות סביבות ייצור שבהן עובדים נוספים פועלים בקרבת המכונה או שבהן נהלי הארגון מחייבים מערכת סגורה.

חשוב להביא בחשבון שהמכונה דורשת מקום מתאים לא רק עבור גוף המכונה, אלא גם עבור שולחן ההזנה. לכן לפני הבחירה יש לבדוק את שטח הרצפה הפנוי, את מסלול הכנסת חומרי הגלם ואת הגישה הנדרשת לצורך טעינה, פריקה ותחזוקה.

MPS-C3 מתאימה במיוחד כאשר:

• קיימת דרישה מחייבת לבטיחות ברמת Class 1
• אזור החיתוך צריך להיות סגור ומופרד
• למפעל יש מקום מתאים למכונה ולשולחן ההזנה
• המכונה מיועדת להשתלב בסביבת ייצור תעשייתית קבועה
• בטיחות העובדים חשובה יותר מגישה פתוחה לשולחן



MPS-1010 - דיוק קיצוני ואיכות חיתוך לתעשיות מתקדמות

ב-MPS-1010 הדגש המרכזי אינו גודל המכונה, אלא רמת הדיוק ואיכות החיתוך שהיא מסוגלת לספק. זוהי מכונה מתקדמת ויקרה, המיועדת לתעשיות שבהן חיתוך סטנדרטי אינו מספיק.

המכונה יכולה להגיע לרמת דיוק של עד 0.0003 מ״מ. לצד הדיוק החריג, היא מספקת איכות קצה גבוהה מאוד וכמות גרדים מזערית עד כמעט לא קיימת.

בתהליכי חיתוך רגילים, ייתכן שיהיה צורך לבצע לאחר החיתוך פעולות נוספות כמו שיוף, ניקוי, ליטוש או הסרת גרדים. ביישומים מדויקים, פעולות כאלה אינן רק תוספת זמן ועלות, אלא עלולות לשנות את מידות החלק או לפגוע בגאומטריה שלו.

כאשר החלק צריך להשתלב במערכת רפואית, אלקטרונית או תעופתית, גם סטייה קטנה עלולה להשפיע על התפקוד. לכן היתרון של MPS-1010 הוא לא רק חיתוך מדויק, אלא היכולת להפיק חלקים ברמת גימור גבוהה מאוד ולצמצם באופן משמעותי את הצורך בעיבוד משלים.

המכונה מתאימה במיוחד לתעשיות הבאות:



תעשיית המכשור הרפואי והביומד

בתחומים אלה נדרשים רכיבים קטנים ומדויקים, לעיתים בעלי גאומטריה מורכבת ודרישות איכות מחמירות. הדיוק הגבוה וכמות הגרדים הנמוכה מסייעים לייצר חלקים המתאימים למכשור רפואי, רכיבים כירורגיים ומערכות ביומד מתקדמות.



אלקטרוניקה, מוליכים למחצה וסמיקונדקטורים

תעשיית האלקטרוניקה והמוליכים למחצה משתמשת ברכיבים דקים וקטנים, שבהם לכל סטייה יש משמעות. MPS-1010 מתאימה לייצור חלקים הדורשים חיתוך נקי, קצוות מדויקים ושמירה על מידות ברמה גבוהה מאוד.



תעופה, חלל וביטחון

בתעשיות התעופה, החלל והביטחון קיימות דרישות מחמירות לעקיבות, דיוק ואמינות. חלקים שאינם עומדים במידה הנדרשת עלולים להשפיע על מערכות שלמות. המכונה מתאימה לייצור רכיבים עדינים ומדויקים מחומרים המשמשים ביישומים מתקדמים.



שענות, צורפות ומכניקה עדינה

ייצור רכיבים לשעונים, לתכשיטים ולמנגנונים מכניים קטנים דורש יכולת לעבוד עם פרטים זעירים, חיתוכים מורכבים וקווים נקיים. היכולת לצמצם גרדים חשובה במיוחד, משום שעיבוד ידני נוסף של חלק זעיר עלול לפגוע בצורה ובמידות שלו.



מעבדות מחקר ופיתוח ואב טיפוס

מעבדות מחקר, מרכזי פיתוח ויצרני אבות טיפוס זקוקים לעיתים לייצור של מספר קטן של חלקים ברמת דיוק גבוהה במיוחד. MPS-1010 מאפשרת לבחון תכנונים, לייצר דגמים מתקדמים ולבצע שינויים בלי להתפשר על איכות החיתוך.

MPS-1010 אינה פתרון כללי לכל מפעל המעוניין לחתוך מתכת. היא מתאימה כאשר רמת הדיוק, איכות הקצה וכמות הגרדים הן דרישות מרכזיות בתהליך הייצור ומצדיקות השקעה במערכת מתקדמת.





השוואה בין מכונות לחיתוך צינורות ופרופילים בלייזר

כאשר חומר הגלם הוא צינור או פרופיל, יש לבחור מכונה ייעודית שמסוגלת להחזיק, למרכז ולסובב אותו לאורך החיתוך. ההבדלים המרכזיים בין הדגמים הם טווח הקטרים, משקל חומר הגלם, אורכו ורמת האוטומציה.



דגם	טווח עיבוד מרכזי	משקל צינור מרבי	יתרון מרכזי	מתאים בעיקר ל-
MPS-T5 Mini	10-120 מ״מ	עד 120 ק״ג	מהירות גבוהה בעבודה עם צינורות קטנים	ריהוט, מתקנים ומסגרות קלות
MPS-T5	10-230 מ״מ	עד 260 ק״ג	עבודה עם צינורות ופרופילים כבדים יותר	קונסטרוקציות, צנרת, מעקות ושלדות
MPS-X1	עד 120 מ״מ	בהתאם לתצורה	ייצור מהיר ואוטומציה לצינורות קטנים	קווי ייצור סדרתיים
MPS-X2	עד 230 מ״מ	בהתאם לתצורה	גמישות בעיבוד מגוון פרופילים	ייצור תעשייתי מגוון
MPS-X3	טעינה באורך של עד 9.2 מטר	בהתאם לתצורה	שלושה תפסנים וצמצום שאריות	קווי ייצור מתקדמים וצינורות ארוכים



MPS-T5 Mini - פתרון ממוקד לצינורות קטנים

MPS-T5 Mini מתאימה לעסקים ולמפעלים שרוב עבודתם מבוססת על צינורות ופרופילים קטנים וקלים יחסית. היא יכולה להשתלב בייצור ריהוט, מתקנים, ציוד, מסגרות קלות ומוצרים המבוססים על פרופילים דקים.

כאשר חומרי הגלם נמצאים באופן קבוע בטווח המידות הקטן, מכונה ממוקדת יכולה לספק עבודה יעילה יותר ממערכת שתוכננה להתמודד עם פרופילים כבדים שאינם נכנסים בפועל לייצור.

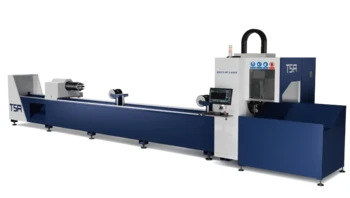

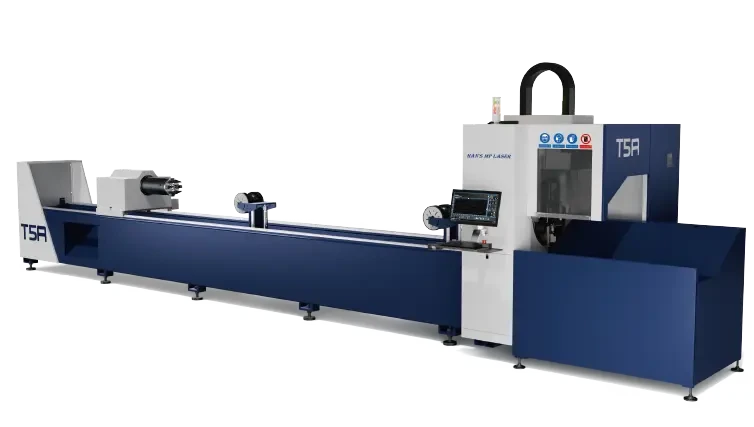

MPS-T5 - לצינורות ולפרופילים כבדים יותר

MPS-T5 מיועדת לטווח רחב יותר של צינורות ופרופילים ולחומרים בעלי משקל גבוה יותר. היא מתאימה לקונסטרוקציות, מערכות צנרת, מעקות, שלדות, מדפי אחסון ורכיבים תעשייתיים.

ההבדל מול דגם ה-Mini אינו באיכות המכונה, אלא בסוג חומר הגלם. כאשר עיקר העבודה מבוסס על פרופילים קטנים, אין בהכרח צורך ביכולת הנשיאה הנוספת. כאשר עובדים עם צינורות רחבים וכבדים, היא הופכת לדרישה תפעולית.

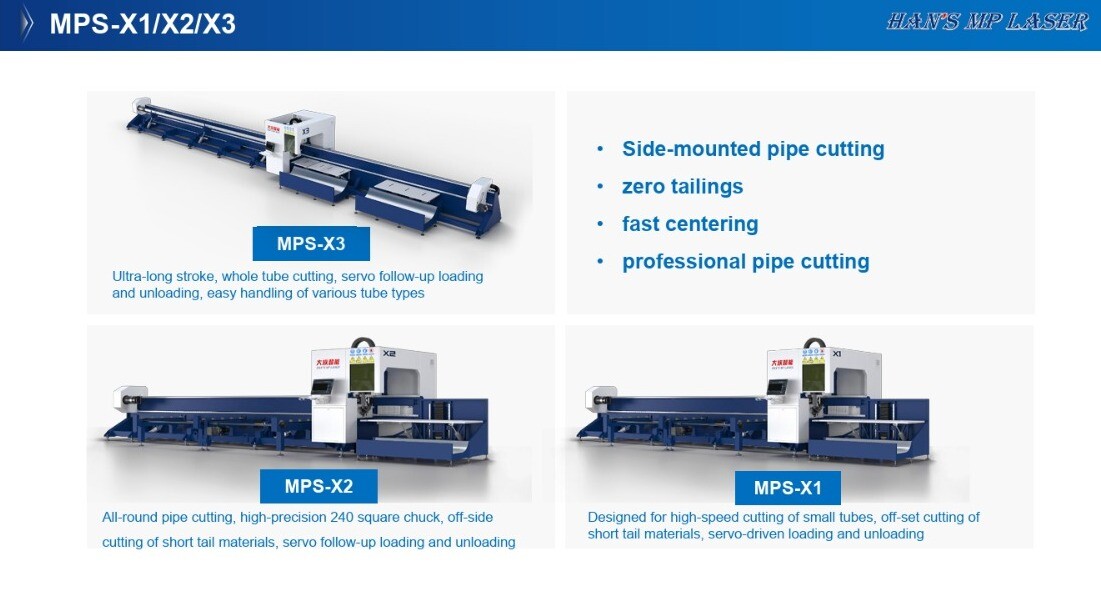

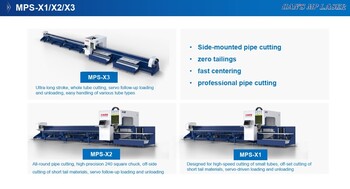

סדרת MPS-X - אוטומציה, יציבות וצמצום פחת

סדרת MPS-X מיועדת למפעלים המבקשים לשלב חיתוך צינורות בתוך תהליך ייצור אוטומטי ורציף יותר.

MPS-X1 מתאימה בעיקר לצינורות קטנים ולייצור סדרתי מהיר. MPS-X2 מרחיבה את טווח היישומים ומאפשרת לעבוד עם מגוון רחב יותר של פרופילים. MPS-X3 מיועדת לחומרים ארוכים וכוללת שלושה תפסנים.

תצורת שלושת התפסנים מסייעת לתמוך בצינור לאורך העבודה, לשמור על יציבותו ולצמצם את שארית החומר בקצה. בייצור סדרתי, הפחתת השאריות יכולה לשפר את ניצול חומר הגלם ולהפחית עלויות מצטברות.

בהתאם לתצורה, ניתן לשלב בסדרה גם טעינה אוטומטית, תמיכות לחומר ויכולות עיבוד נוספות. היתרון אינו רק חיסכון בעבודה ידנית, אלא יצירת תהליך עקבי יותר שבו המכונה יכולה לעבוד לאורך זמן עם פחות עצירות.



איך לבחור מכונת חיתוך לייזר למתכת?

הבחירה בין מכונות חיתוך מתכת בלייזר צריכה להתחיל במספר שאלות מעשיות:

• האם העבודה מבוססת על לוחות או על צינורות ופרופילים?
• האם נדרשת מכונה פתוחה, ממוגנת או סגורה?
• האם קיימת דרישה לתצורת Class 1?
• האם הדגש הוא על תפוקה או על עיבוד מדויק?
• כמה גרדים ניתן לקבל לאחר החיתוך?
• האם החלקים עוברים עיבוד משלים?
• מהן המידות והמשקלים של חומרי הגלם?
• כמה מקום קיים עבור המכונה ומערכת ההזנה?
• האם נדרשת אוטומציה כעת או בעתיד?

למפעלים המבצעים חיתוך שוטף של לוחות וזקוקים לגישה פתוחה, MPS-D3 יכולה להתאים. כאשר רוצים לשמור על תצורת עבודה דומה ולהוסיף מיגון משופר סביב ראש החיתוך, MPS-D3 PRO מספקת מענה מתאים.

כאשר נדרשת מכונה סגורה בתצורה המאושרת כ-Class 1 ויש במפעל מקום למכונה ולשולחן ההזנה, MPS-C3 היא האפשרות הרלוונטית.

בתעשיות שבהן רמת הדיוק, החזרתיות ואיכות הקצה הן דרישות מרכזיות, MPS-1010 שייכת לקטגוריה אחרת. היא אינה נבחרת בשל גודלה, אלא בשל היכולת לייצר חלקים מדויקים עם חתך חלק וכמות גרדים נמוכה.

בעבודה עם צינורות ופרופילים, MPS-T5 Mini מתאימה לחומרים קטנים וקלים יותר, MPS-T5 לפרופילים גדולים וכבדים יותר, וסדרת MPS-X לקווי ייצור הזקוקים לאוטומציה, יציבות וצמצום פחת.

אין דגם אחד שמתאים לכל מפעל. השוואה נכונה בין מכונות חיתוך מתכת בלייזר מחברת בין המפרט הטכני לבין התוצאה הנדרשת בפועל. כאשר מגדירים מראש את חומרי הגלם, רמת הבטיחות, איכות החיתוך ונפח הייצור, ניתן לבחור מערכת שתשתלב נכון בקו ותספק תוצאות עקביות לאורך זמן.
