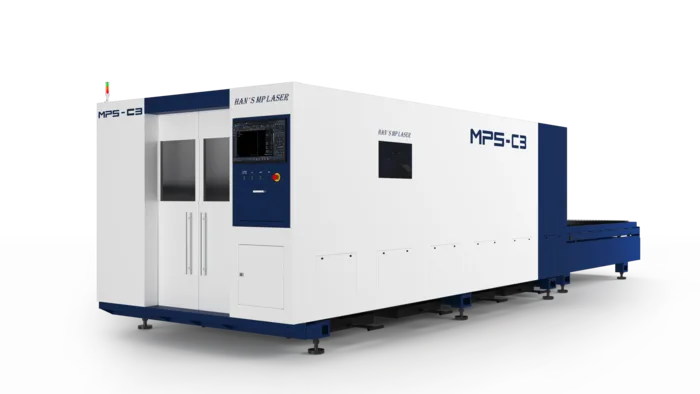

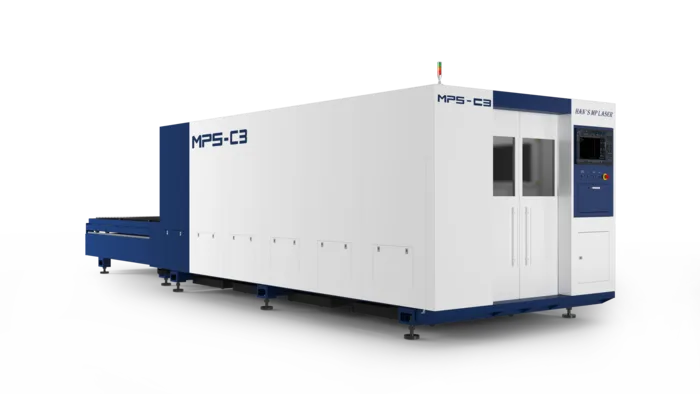

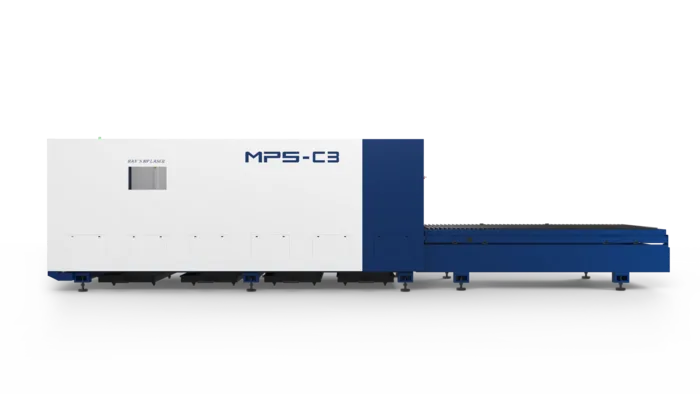

MPS - C3 מכונת חיתוך מתכות סגורה

מכונת החיתוך בלייזר MPS-C3 תוכננה עבור מפעלים ועסקים שמחפשים פתרון יציב, מדויק ועמיד לאורך זמן. מדובר במערכת מתקדמת המשלבת שלדה קשיחה, מהירות מיקום גבוהה, בטיחות קלאס 1, דיוק חזרתי מרשים ומבנה בטיחותי סגור, כך שניתן ליהנות מעבודה רציפה, נקייה ויעילה גם בסביבות ייצור אינטנסיביות.

פרמטרים טכניים

• שטח עבודה: 3000 מ"מ x 1500 מ"מ.
• דיוק מיקום X/Y: ±0.05 מ"מ/מטר.
• דיוק חזרתיות X/Y: ±0.03 מ"מ.
• מהירות מיקום מקסימלית: 50 מטר לדקה.
• תאוצה מקסימלית: 0.6G.
• עומס מקסימלי על השולחן: 700 ק"ג.
• משקל נטו של המכונה: כ-1900 ק"ג, ללא לייזר, צ'ילר ושאיבה.
• מספר רגליות: 8.
• הספק מנועי סרוו X/Y/Z: 1.8 / 1.8 / 0.4 KW.
• מידות המכונה: 4700 מ"מ x 2500 מ"מ x 2000 מ"מ.

מאפיינים הנדסיים עיקריים

שלדת המכונה

ה-MPS-C3 מבוססת על שלדה משודרגת מצינורות ריבוע מרותכים, בשילוב קורה חזקה וטיפול תרמי מוקפד. המבנה הקשיח וההנעה הכפולה מאפשרים תאוצה של 0.6G ללא חופש מכני מיותר, ומעניקים למכונה יציבות גבוהה גם בעומסי עבודה ממושכים.

כדי לשמור על אמינות מרבית לאורך זמן, פנים המכונה מחופה בלבנים חסינות אש המסייעות במניעת עיוותים הנגרמים מחום מתמשך, במיוחד בעת חיתוך חורים צפופים או עבודה אינטנסיבית לאורך זמן. בנוסף, משטחי השלדה עוברים עיבוד שבבי בפעימה אחת במרכז עיבוד 5-צירים של מיצובישי יפן, ולאחר מכן עוברים 6 שעות של הרפיה תרמית בטמפרטורה של 550 מעלות צלזיוס לשמירה על יציבות מבנית גבוהה.

קורת אלומיניום תעופתי

הקורה עשויה אלומיניום תעופתי קל וחזק, לאחר תכנון הנדסי מתקדם ובדיקות מאמץ ממוחשבות CAE עוד לפני שלב הייצור. היא עוברת יותר מ-12 שעות של טיפול תרמי ועיבוד, כדי להבטיח תנועה חלקה, דיוק גבוה ועבודה אמינה לאורך שנים.

שולחן עבודה מוגן וקבינה סגורה

שולחן העבודה מצויד בכיסוי מגן ובקבינה סגורה, המספקים שכבת בטיחות נוספת ושומרים על סביבת עבודה נקייה ומסודרת. קירות צד מחוזקים בצינור מרובע כפול, ומערכת שאיבת האבק מחולקת לאזורים עם פתחים גדולים במיוחד, לשיפור יעילות הפינוי והפחתת הצטברות שאריות במהלך העבודה.

ראש חיתוך ומקור לייזר

ראש החיתוך כולל מיקוד אוטומטי מהיר, ניטור טמפרטורה בלולאה סגורה, עצירה והתראה קולית במקרה של התחממות יתר של העדשה, קירור מים על 90% מגוף הראש וניטור לחץ גז בזמן אמת. קיימת גם אפשרות לראש חיתוך של BoCi, בהתאם לצורכי הלקוח.

מקור הלייזר Han's משולב בתוך ארון חשמל ממוזג ומציע יתרונות משמעותיים, בהם יעילות אנרגטית, הגנה מצוינת מפני השתקפויות לאחור ורזרבת כוח מספקת לעבודה יציבה ורציפה. השילוב בין רכיבים אלה יוצר מערכת אמינה במיוחד, המותאמת לדרישות ייצור מודרניות.

ביצועי חיתוך

נתוני עובי החיתוך ומהירויות החיתוך זהים לחלוטין לדגם הקודם שנבחן, ומספקים מענה רחב למגוון חומרים ותעשיות.

• נירוסטה: 1-10 מ"מ ב-3000W | 1-18 מ"מ ב-6000W.
• פלדת פחמן: 1-20 מ"מ ב-3000W | 1-25 מ"מ ב-6000W.
• אלומיניום: 1-10 מ"מ ב-3000W | 1-16 מ"מ ב-6000W.
• פליז: 1-6 מ"מ ב-3000W | 1-10 מ"מ ב-6000W.
• נחושת: 1-4 מ"מ ב-3000W | 1-10 מ"מ ב-6000W.

ייצור, אריזה ושירות

המכונה מיוצרת במרכז ייצור ברמה עולמית, הכולל השקעה של 0.4 מיליארד יואן, 230 מרכזי עיבוד שבבי CNC ו-75% ייצור עצמי של רכיבים. תהליכי הבקרה מבוצעים באמצעות כלי מדידה מדויקים מהמתקדמים בעולם, כולל CMM של הקסגון שוודיה וצייס גרמניה, בהתאם לתקן ISO 9001:2015.

לפני השילוח, המכונה עוברת תהליך אריזה קפדני בן 8 שלבים, הכולל בידוד מלחות, הרמה בטוחה, העמסה וקיבוע בתוך מכולה. כך נשמרת שלמותה המכנית והאלקטרונית עד הגעתה ללקוח.

מערך שירות מלא

• לפני הרכישה: ייעוץ טכני מקצועי וניתוח כדאיות מותאם לצורכי הלקוח.
• במהלך הרכישה: הדרכת הפעלה מקיפה, סיוע בהכנת התשתיות והדרכות בטיחות לפני המסירה ובשטח.
• לאחר הרכישה: רכש רכיבים גלובלי לשמירה על אמינות מרבית, התקנה באתר הלקוח, שנת אחריות מלאה מרגע קבלת המכונה, ביקורי שטח של צוות המהנדסים ותמיכה בהדרכות ושדרוגים לפי הצורך.

ה-MPS-C3 היא בחירה מצוינת עבור מי שמחפש מכונות חיתוך בלייזר ברמה גבוהה, עם שילוב מנצח של דיוק, עוצמה, בטיחות ושירות מקצועי מקצה לקצה. זהו פתרון שנועד לתמוך בייצור יעיל, יציב ורווחי לאורך זמן.
