סימון מוצרים, חלקים ורכיבים הפך לחלק בלתי נפרד מתהליכי ייצור מודרניים. מספר סידורי, לוגו, ברקוד, QR Code, קוד Data Matrix, מספר אצווה או מידע טכני – כל אלה צריכים להישאר ברורים וקריאים גם לאחר שהמוצר יוצא מקו הייצור.

כאשר מדובר במתכות, אחת הטכנולוגיות המרכזיות למשימה היא Fiber Laser Marking – סימון באמצעות לייזר פייבר.

מכונת סימון פייבר מאפשרת לבצע סימון מהיר, מדויק וקבוע על מגוון רחב של חלקי מתכת, ללא צורך בדיו, מדבקות או מגע פיזי עם החלק. לכן ניתן למצוא מערכות מסוג זה במפעלי מתכת, תעשיית הרכב, זיווד אלקטרוני, תעשייה ביטחונית ותעופתית, יצרני ציוד ומכונות, אלקטרוניקה, מכשור רפואי ובקווי ייצור אוטומטיים.

במדריך זה נסביר איך עובד סימון לייזר על מתכת, אילו מתכות ניתן לסמן, מה ההבדל בין סימון לחריטה, מה ניתן לסמן באמצעות Fiber Laser, כיצד משלבים מכונת סימון בפס ייצור ואיך בוחרים את המערכת המתאימה למפעל.

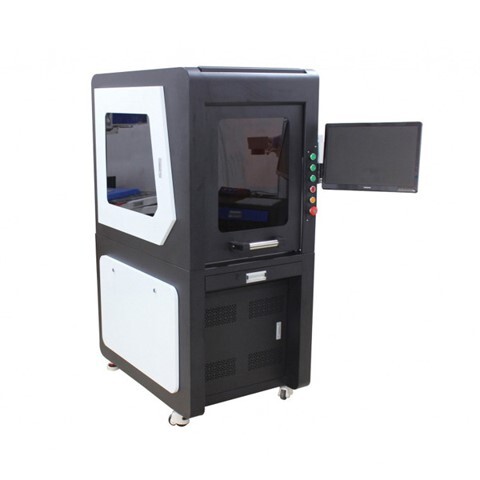

מהי מכונת סימון פייבר לייזר?

מכונת Fiber Laser Marking היא מערכת המשתמשת בקרן לייזר באורך גל המתאים במיוחד לעבודה עם מתכות וחומרים מסוימים נוספים.

בניגוד למכונת חיתוך פייבר לייזר, שבה המטרה היא להעביר אנרגיה גבוהה לצורך חיתוך החומר, במכונת סימון המטרה היא לבצע שינוי מבוקר בפני השטח של המוצר.

באמצעות שליטה בפרמטרים כגון עוצמת הלייזר, מהירות הסריקה, תדירות הפולסים ומיקום הפוקוס ניתן לקבל סוגים שונים של סימון בהתאם לחומר ולדרישות הייצור.

התוצאה יכולה להיות סימון עדין מאוד, סימון בעל ניגודיות גבוהה או חריטה עמוקה יותר.

מה אפשר לסמן באמצעות Fiber Laser?

אחד היתרונות הגדולים של לייזר פייבר לסימון מתכות הוא מגוון היישומים הרחב.

ניתן לסמן, בהתאם לסוג החומר והמערכת:

• נירוסטה

• פלדה

• אלומיניום

• פליז

• נחושת

• טיטניום

• מתכות מצופות

• חלקים שעברו אנודייז

• רכיבי מתכת תעשייתיים

• כלים

• חלקים מכניים

• רכיבים אלקטרוניים

ההתאמה המדויקת תלויה בסוג החומר, בגימור פני השטח ובתוצאה הנדרשת.

לכן לפני בחירת מכונת סימון בלייזר מומלץ לבצע בדיקות על החלק האמיתי ולא להסתפק רק בהגדרה הכללית של סוג המתכת.

מה ניתן לסמן על מוצר?

כאן מתחיל היתרון האמיתי של הטכנולוגיה עבור מפעלי ייצור.

מכונת סימון בלייזר אינה מיועדת רק להוספת לוגו.

אפשר להשתמש בה לצורך:

מספרים סידוריים (Serial Numbers)
כל מוצר יכול לקבל מספר ייחודי לצורך זיהוי ומעקב.

QR Code
ניתן לייצר קוד המכיל או מפנה למידע על המוצר, הוראות, אתר, מערכת שירות או נתוני ייצור.

Data Matrix
פתרון נפוץ במיוחד כאשר נדרש קוד קטן יחסית המכיל מידע לצורך זיהוי ועקיבות.

ברקודים

מספרי אצווה

תאריך ושעת ייצור

מספר חלק

דגם

לוגו החברה

סימונים טכניים

סימוני תקינה

טקסט משתנה

המשמעות היא שהלייזר הופך מתחנת "חריטה" פשוטה לחלק ממערכת המידע של המפעל.

סימון לייזר ו-Traceability – לדעת מאיפה הגיע כל חלק

אחד התחומים החשובים ביותר בתעשייה המודרנית הוא Traceability – עקיבות מוצרים וחלקים.

נניח שמפעל מייצר אלפי חלקים.

במקום שכל החלקים ייראו זהים ללא יכולת לזהות אותם, ניתן לתת לכל חלק מזהה ייחודי.

לדוגמה:

DMX-26-004583

או קוד Data Matrix המכיל את אותו מידע.

באמצעות מערכת מתאימה ניתן לקשר את המזהה לנתונים נוספים כגון:

• תאריך הייצור

• קו הייצור

• מספר האצווה

• חומר הגלם

• מספר ההזמנה

• תחנת העבודה

• נתוני בקרת איכות

כך, במקרה שבו מתגלה תקלה בעתיד, ניתן לאתר את המוצר או האצווה הרלוונטיים בצורה יעילה הרבה יותר.

זו אחת הסיבות לכך שפתרונות Laser Marking לתעשייה הם הרבה מעבר לחריטת לוגו על מוצר.

מה ההבדל בין סימון לייזר לחריטה בלייזר על מתכת?

המונחים "סימון" ו"חריטה" משמשים לעיתים כאילו מדובר באותו הדבר, אך מבחינה מקצועית קיימים הבדלים.

סימון לייזר

המטרה היא ליצור שינוי נראה וברור על פני החומר, תוך הסרת חומר מינימלית או ללא יצירת עומק משמעותי.

היתרונות יכולים להיות:

• מהירות גבוהה

• סימון עדין

• יכולת ליצור פרטים קטנים

• התאמה לקודים וטקסט

• פגיעה מינימלית יחסית בפני השטח

חריטה בלייזר

במקרה זה מסירים חומר ויוצרים עומק מסוים בתוך החלק.

חריטה עמוקה יכולה להתאים כאשר רוצים שהסימון יישאר גם בתנאי שימוש קשים או כאשר נדרש עומק מסיבות פונקציונליות או אסתטיות.

הבחירה בין Laser Marking לבין Laser Engraving תלויה במוצר ובדרישות הייצור.

סימון לייזר על נירוסטה

סימון לייזר על נירוסטה הוא אחד היישומים הנפוצים של מכונות Fiber Laser.

נירוסטה משמשת במגוון עצום של מוצרים תעשייתיים – החל ממכונות וציוד ועד מכשור רפואי, מטבחים תעשייתיים, חלקים מכניים ומארזים.

ניתן ליצור עליה, בהתאם לפרמטרים ולמערכת, טקסט, מספרים, לוגו, קודים וסימונים נוספים.

ביישומים שבהם יש חשיבות גבוהה במיוחד למראה הסימון או להשפעה על פני השטח, חשוב לבצע בדיקה והתאמת פרמטרים לחומר הספציפי.

סימון לייזר על אלומיניום

גם סימון וחריטה בלייזר על אלומיניום נפוצים מאוד בתעשייה.

עם זאת, חשוב להבין שלא כל אלומיניום מתנהג בצורה זהה.

יש הבדל בין אלומיניום טבעי, אלומיניום שעבר טיפול פני שטח, אלומיניום צבוע ואלומיניום אנודייז.

לכן גם כאן יש חשיבות להתאמת סוג הלייזר והפרמטרים לתוצאה המבוקשת.

יישומים נפוצים כוללים:

לוחות זיהוי, מארזים אלקטרוניים, חלקי מכונות, רכיבי תעופה, חלקים מעובדים ב-CNC ורכיבים המיועדים להרכבה במוצר סופי.

שילוב סימון לייזר עם CNC

שילוב מעניין במיוחד במפעלים הוא בין עיבוד CNC לבין סימון בלייזר.

לדוגמה:

חלק אלומיניום נכנס למכונת CNC → עובר כרסום וקידוח → יוצא מתחנת העיבוד → עובר לתחנת Fiber Laser → מקבל מספר סידורי, QR או Data Matrix → ממשיך להרכבה.

כך ניתן לייצר חלק ובאותו תהליך גם לתת לו זהות דיגיטלית.

עבור חברות המייצרות חלקים מדויקים, מדובר ביכולת משמעותית מאוד.

סימון לייזר בזיווד אלקטרוני

תחום נוסף שבו ניתן למצוא שימוש נרחב בסימון לייזר הוא זיווד אלקטרוני וייצור מארזים.

ארונות חשמל, מארזי מחשוב ותקשורת, פאנלים, מארזי ציוד ומכשור תעשייתי דורשים לעיתים סימונים כגון:

• מספרי כניסות ויציאות

• ON/OFF

• סימוני אזהרה

• מספרי חלק

• מספרים סידוריים

• לוגו

• QR Code

• נתונים טכניים

במקום להשתמש במדבקה נפרדת, ניתן במקרים המתאימים ליצור את הסימון ישירות על החלק.

סימון לייזר לתעשייה הביטחונית ולתעופה

בתעשיות שבהן קיימת חשיבות גבוהה לזיהוי חלקים, תיעוד ועקיבות, סימון לייזר יכול להשתלב כחלק מתהליך הייצור.

לדוגמה, רכיב שעבר CNC יכול לקבל:

Part Number + Serial Number + Data Matrix

הסימון מאפשר לזהות את הרכיב בהמשך שרשרת הייצור ולהצליב אותו עם מערכות מידע ובקרת איכות.

ביישומים ביטחוניים, תעופתיים או אחרים הכפופים לדרישות תקן ספציפיות, יש כמובן להתאים ולאמת את תהליך הסימון לדרישות הרלוונטיות של היצרן והלקוח.

סימון לייזר למכשור רפואי

גם בעולם המכשור הרפואי קיימת חשיבות רבה לזיהוי ועקיבות.

כלים, חלקים ורכיבים רפואיים עשויים לדרוש סימון של מידע כגון מספר חלק, מספר סידורי או קוד זיהוי.

כאשר עובדים עם חלקים קטנים, היכולת ליצור סימון מדויק על שטח קטן הופכת לחשובה במיוחד.

יש לציין כי בתעשייה הרפואית דרישות הסימון עשויות להיות מחמירות מאוד ולכן בחירת תהליך הסימון צריכה להתבצע בהתאם לחומר, לשימוש במוצר ולתקנים הרלוונטיים.

למה מפעלים עוברים ממדבקות ודיו לסימון בלייזר?

לכל טכנולוגיה יש מקום, ולא בכל יישום לייזר הוא בהכרח הפתרון המתאים ביותר.

עם זאת, כאשר המוצר עצמו מתאים לסימון בלייזר, קיימים מספר יתרונות משמעותיים.

אין צורך בדיו

אין מחסניות דיו כחלק מתהליך הסימון עצמו.

אין מדבקה

המידע יכול להיות מסומן ישירות על החלק.

אין מגע עם החלק

הסימון מתבצע באמצעות קרן הלייזר.

סימון קבוע

ביישומים המתאימים ניתן לקבל סימון עמיד לאורך זמן.

מידע משתנה

ניתן לשנות את המידע בין חלק לחלק.

לדוגמה:

000001
000002
000003
000004

וכך הלאה.

יכולת זו חשובה במיוחד כאשר כל מוצר מקבל Serial Number ייחודי.

מכונת Fiber Laser שולחנית או מערכת אוטומטית?

לא כל מפעל צריך את אותה מערכת.

תחנת סימון עצמאית

מתאימה כאשר עובד מניח את החלק במכונה, מפעיל את תהליך הסימון ומוציא אותו לאחר מכן.

פתרון כזה יכול להתאים לסדרות ייצור, חלקים שונים ותחנות עבודה שבהן נדרשת גמישות.

מערכת סימון משולבת באוטומציה

כאשר מדובר בכמויות גדולות יותר, ניתן לבחון שילוב של מערכת הסימון בתוך תהליך אוטומטי.

לדוגמה:

מסוע → זיהוי מוצר → סימון → בדיקה → המשך קו הייצור.

במערכות מתקדמות ניתן לשלב חיישנים, PLC, רובוטים, מערכות ראייה ומערכות מידע בהתאם לצורכי הפרויקט.

סימון בלייזר על מסוע – Marking On The Fly

כאשר מוצרים נעים על פס ייצור ולא רוצים לעצור כל מוצר לצורך סימון, ניתן להשתמש במערכות MOTF – Marking On The Fly.

במערכת כזו תהליך הסימון מותאם לתנועה של המוצר.

Encoder יכול לספק למערכת מידע על תנועת המסוע, והמערכת מסנכרנת את פעולת הסימון בהתאם לתצורת הקו.

פתרונות כאלה יכולים להתאים לקווי ייצור שבהם מהירות ותפוקה הן גורם משמעותי.

Fiber Laser, UV Laser או CO2 – מה מתאים לסימון?

אחת הטעויות הנפוצות היא לחשוב שקיימת מכונת סימון אחת שמתאימה לכל חומר.

בפועל קיימות מספר טכנולוגיות.

לכן השאלה הנכונה אינה:

"איזו מכונת סימון לייזר הכי טובה?"

אלא:

"איזו טכנולוגיית לייזר מתאימה לחומר, לתוצאה ולתפוקה שאני צריך?"

מה חשוב לבדוק לפני שקונים מכונת סימון בלייזר?

לפני בחירת מערכת כדאי לענות על מספר שאלות.

איזה חומר מסמנים?

זו השאלה הראשונה והחשובה ביותר.

מה גודל החלק?

יש הבדל בין סימון רכיב קטן לבין סימון מארז גדול.

מה גודל אזור הסימון?

שטח העבודה משפיע על בחירת העדשה והתצורה של המערכת.

מה רוצים לסמן?

לוגו? טקסט? QR? Data Matrix? מספר סידורי? חריטה עמוקה?

כמה מוצרים מסמנים?

100 חלקים בחודש אינם זהים ל-10,000 חלקים ביום.

האם המידע קבוע או משתנה?

אם לכל מוצר מספר שונה, יש צורך בפתרון מתאים ל-Variable Data.

האם המכונה תהיה עצמאית או חלק מפס ייצור?

זה משנה לחלוטין את אופי הפרויקט.

האם צריך אוטומציה?

ייתכן שיהיה צורך במסוע, רובוט, חיישן, PLC או פתרון טעינה ופריקה.

לא לבחור מכונת סימון רק לפי Watt

אחת הטעויות בבחירת מכונת לייזר היא להתייחס להספק כאילו הוא הנתון היחיד שקובע את ביצועי המערכת.

בפועל צריך להסתכל על המערכת כמכלול.

בין היתר יש לבחון:

• מקור הלייזר

• אופי הפולסים

• עדשה

• שטח עבודה

• Galvo

• תוכנת השליטה

• חומר הגלם

• סוג הסימון

• עומק נדרש

• זמן מחזור

• אינטגרציה

• דרישות האוטומציה

שתי מערכות בעלות אותו הספק אינן בהכרח מספקות אותה תוצאה עבור כל יישום.

ומה לגבי גודל שטח העבודה?

במערכת Galvo קרן הלייזר מוסטת במהירות באמצעות מראות, והעדשה קובעת בין היתר את אזור העבודה ואת מאפייני המיקוד.

באופן כללי, כאשר מגדילים את שטח הסימון יש להתחשב גם בגודל הספוט ובמאפייני המערכת.

לכן הבחירה אינה פשוט:

"אני רוצה את העדשה עם שטח העבודה הגדול ביותר."

אם המוצר קטן ונדרשת רמת פירוט גבוהה, ייתכן שדווקא אזור עבודה קטן יותר יתאים טוב יותר.

הבחירה צריכה להתבצע לפי גודל החלק, גודל הגרפיקה, איכות הסימון וזמן המחזור.

האם אפשר לסמן חלקים בגבהים שונים?

כן, אך הדבר תלוי במבנה המכונה ובאוטומציה הנדרשת.

במערכות ידניות ניתן להתאים את גובה ראש הסימון בהתאם לחלק.

כאשר מדובר בקו אוטומטי עם מוצרים בגבהים משתנים, ניתן לתכנן פתרון מתאים בהתאם לתהליך.

זו בדיוק הסיבה שבפרויקטים תעשייתיים חשוב להסתכל על כל תחנת הסימון ולא רק על מקור הלייזר.

מה לגבי בטיחות?

מערכת לייזר תעשייתית צריכה להיבחן גם מבחינת בטיחות ולא רק מבחינת איכות הסימון.

יש להתייחס למבנה המערכת, מארזים והגנות, מנגנוני בטיחות, סביבת העבודה ואופן השימוש במכונה.

במיוחד כאשר משלבים את הלייזר בתוך מערכת אוטומטית או פס ייצור, תכנון הבטיחות צריך להיות חלק מהפרויקט ולא תוספת בסוף התהליך.

מכונת סימון לייזר היא חלק מתהליך הייצור

במפעל מודרני, השאלה היא כבר לא רק:

"האם המכונה יודעת לחרוט את הלוגו?"

השאלות החשובות יותר הן:

האם היא עומדת בזמן המחזור?

האם ניתן לסמן מידע משתנה?

האם אפשר לקבל מספר סידורי אוטומטי?

האם ניתן לסמן QR או Data Matrix?

האם אפשר לשלב אותה במסוע?

האם ניתן לחבר אותה לאוטומציה?

האם ניתן לשלב בדיקת קריאות של הקוד לאחר הסימון?

האם המערכת יכולה להתאים לשינויים עתידיים בקו?

אלו השאלות שמבדילות בין מכונת חריטה בלייזר לבין פתרון סימון לייזר תעשייתי.

איך לבחור מכונת Fiber Laser Marking למפעל?

תהליך נכון מתחיל מהמוצר – לא מהמכונה.

מומלץ להגיע עם:

1. דוגמאות של החלקים שאותם רוצים לסמן.

2. סוג החומר המדויק.

3. גודל אזור הסימון.

4. דוגמה של התוצאה הרצויה.

5. קצב הייצור הנדרש.

6. סוג המידע – קבוע או משתנה.

7. מידע על פס הייצור הקיים, אם המכונה אמורה להשתלב באוטומציה.

לאחר מכן ניתן לבחון את הטכנולוגיה, ההספק, העדשה, מבנה התחנה והאוטומציה הנדרשת.

פתרונות סימון לייזר לתעשייה – JAR הנדסה

ב-JAR הנדסה אנו מספקים פתרונות לייזר ו-CNC לתעשייה, לרבות מערכות Fiber Laser Marking, מערכות UV, CO2 ופתרונות המיועדים להשתלב בתהליכי ייצור ואוטומציה.

המטרה היא לא רק לבחור מכונת לייזר, אלא להתאים את המערכת למוצר ולתהליך הייצור.

בפרויקטים תעשייתיים ניתן לבחון את סוג החומר, גודל המוצר, שטח הסימון, קצב העבודה, סוג המידע הנדרש ואפשרויות האינטגרציה – ובהתאם לכך להתאים את פתרון הסימון.

אם אתם מחפשים מכונת סימון בלייזר על מתכת, מערכת Fiber Laser Marking, פתרון לסימון מספרים סידוריים, QR ו-Data Matrix או מערכת סימון שתשתלב בפס ייצור – מומלץ להתחיל מבדיקת החלקים והדרישות בפועל.

שאלות נפוצות על סימון לייזר על מתכת

איזו מכונת לייזר מתאימה לסימון מתכת?

במקרים רבים Fiber Laser הוא פתרון מתאים לסימון מתכות. עם זאת, הבחירה צריכה להיעשות לפי סוג המתכת, גימור פני השטח והתוצאה הנדרשת.

האם אפשר לחרוט על נירוסטה בלייזר?

כן. ניתן לבצע סימונים וחריטות מסוגים שונים על נירוסטה באמצעות מערכת מתאימה ופרמטרים נכונים.

האם Fiber Laser מתאים לאלומיניום?

כן, אך יש להתחשב בסוג האלומיניום ובטיפול פני השטח שלו.

האם ניתן לסמן QR Code בלייזר?

כן. ניתן ליצור QR, ברקודים וקודי Data Matrix בהתאם לדרישות היישום.

האם ניתן לתת לכל מוצר מספר סידורי אחר?

כן. מערכות מתאימות יכולות לעבוד עם מידע משתנה ולייצר מספר סידורי שונה עבור כל חלק.

האם ניתן לשלב מכונת סימון לייזר בפס ייצור?

כן. ניתן לתכנן מערכות המשלבות מסועים, חיישנים, PLC, אוטומציה ורכיבים נוספים בהתאם לפרויקט.

האם אפשר לסמן מוצר בזמן שהוא נע?

ביישומים המתאימים ניתן להשתמש בטכנולוגיית Marking On The Fly – MOTF, המיועדת לסימון כחלק מקו ייצור נע.

מה עדיף – Fiber, UV או CO2 לסימון?

אין טכנולוגיה אחת שמתאימה לכל חומר. Fiber מתאים במיוחד למגוון יישומי מתכת, בעוד UV ו-CO2 נותנים מענה לחומרים ויישומים אחרים.

לסיכום

סימון לייזר על מתכת הוא כבר מזמן לא רק פתרון לחריטת שם או לוגו.

בתעשייה המודרנית ניתן להשתמש במערכות Fiber Laser לצורך זיהוי מוצרים, מספרים סידוריים, QR, Data Matrix, ברקודים, מספרי חלקים, מידע טכני ו-Traceability.

כאשר מחברים את טכנולוגיית הסימון למערכות ייצור, CNC, מסועים ואוטומציה, היא יכולה להפוך לתחנה אינטגרלית בתהליך הייצור.

לכן בבחירת מכונת סימון פייבר לייזר לתעשייה, כדאי לבחון לא רק את הספק הלייזר אלא את התהליך כולו: החומר, איכות הסימון, שטח העבודה, זמן המחזור, המידע המשתנה והיכולת להשתלב בתהליכי הייצור הקיימים והעתידיים של המפעל.
