בתעשיות האלקטרוניקה, החשמל, התקשורת, הבקרה והמכשור הרפואי, המארז הוא הרבה יותר מקופסת מתכת.

הוא צריך להתאים בדיוק לרכיבים שבתוכו, לכלול פתחים ומחברים במיקומים מדויקים, לאפשר אוורור וקירור, להשתלב עם חלקים נוספים במכלול ולהיות ניתן לייצור חוזר באותה איכות – פעם אחר פעם.

עבור יצרני זיווד אלקטרוני, ארונות חשמל, מארזי מחשב ותקשורת, קופסאות מתכת, מארזים למערכות בקרה ומארזים למכשור רפואי, תהליך חיתוך הפח הוא אחד השלבים המשמעותיים ביותר בשרשרת הייצור.

כאן נכנסת לתמונה טכנולוגיית חיתוך לייזר למתכת.

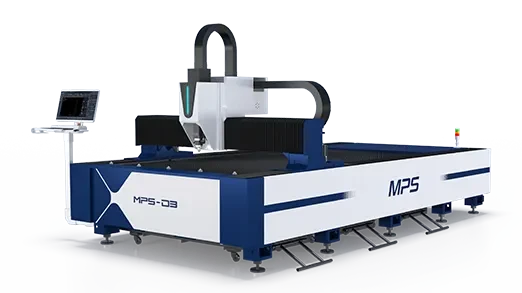

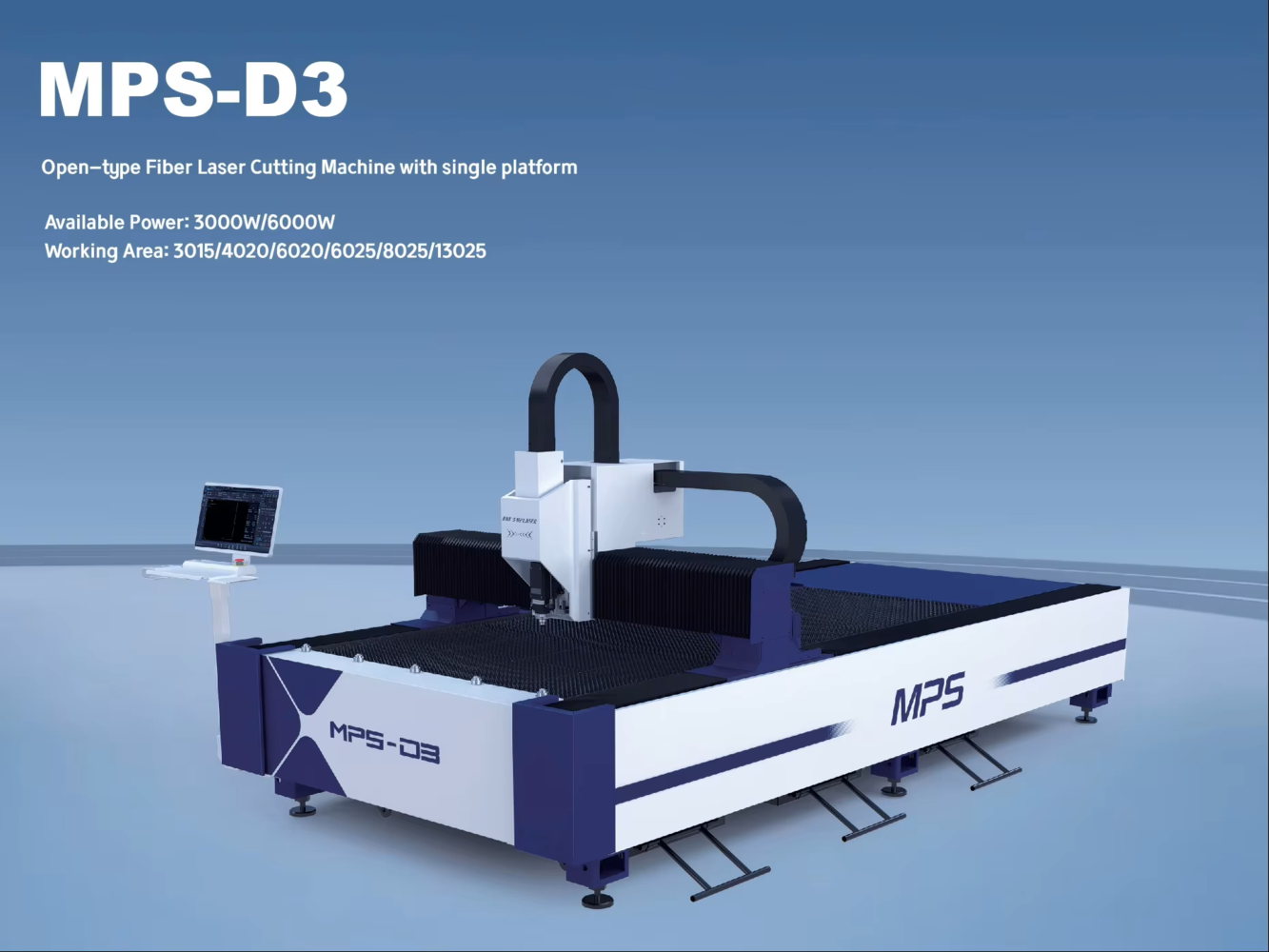

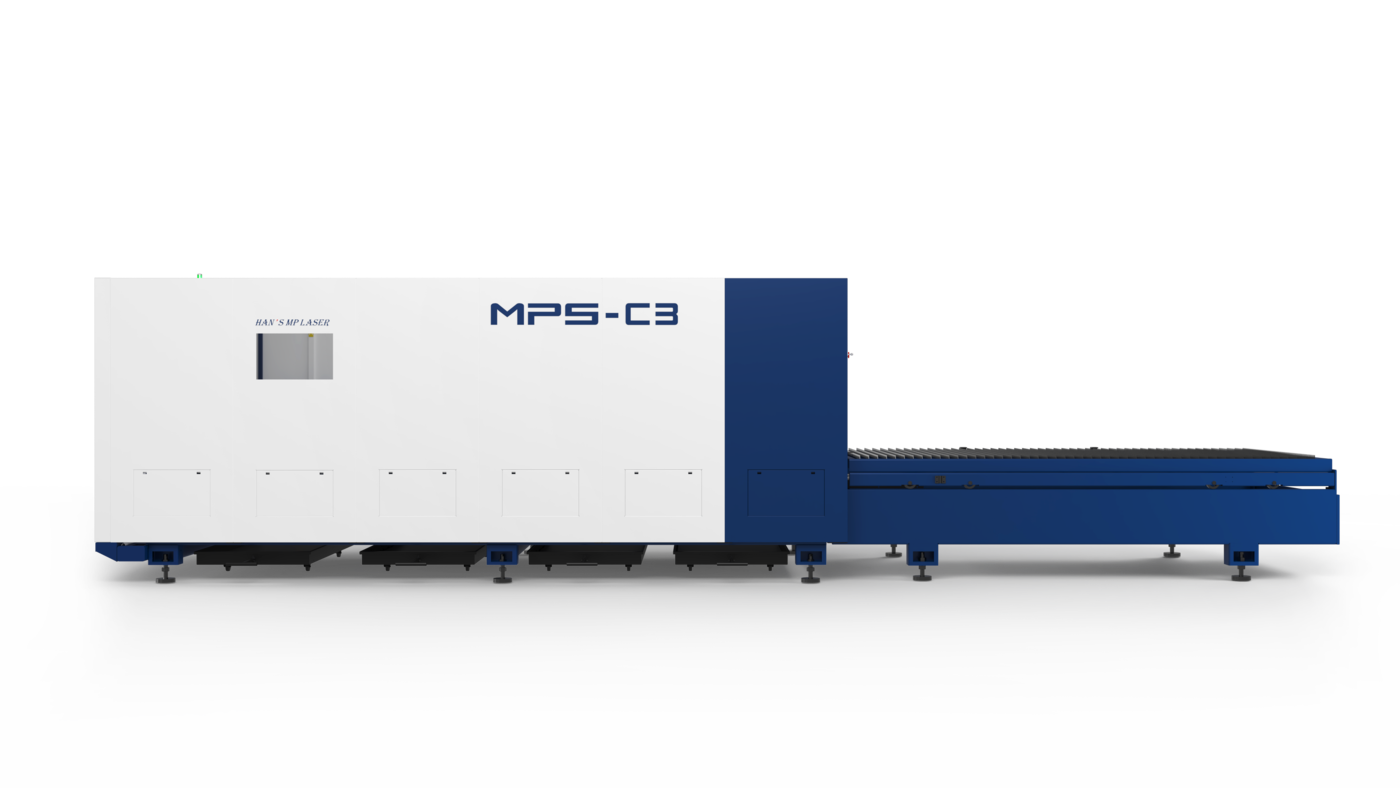

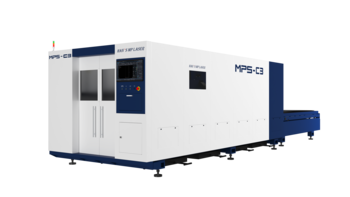

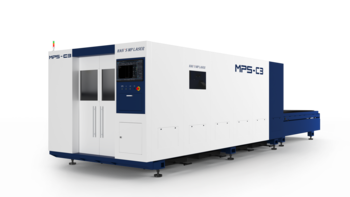

מכונות חיתוך לייזר Fiber מאפשרות ליצרנים לבצע חיתוך מדויק ומהיר של פחים ומגוון סוגי מתכות, לייצר פתחים, חורים וגיאומטריות מורכבות, ולהעביר את החלקים להמשך תהליך הייצור – לרבות כיפוף CNC, ריתוך והרכבה.

במאמר זה נבחן כיצד חיתוך לייזר משתלב בתעשיית הזיווד והמארזים, מתי כדאי לשקול מעבר לחיתוך לייזר עצמאי, אילו פרמטרים חשובים בבחירת המכונה ואיך ניתן לבנות תהליך ייצור יעיל יותר.

מהו זיווד אלקטרוני ולמה חיתוך הפח כל כך חשוב?

זיווד אלקטרוני הוא תהליך של תכנון וייצור מארזים המיועדים להכיל ולהגן על מערכות אלקטרוניות, חשמליות, תקשורתיות ומערכות בקרה.

המארז יכול להיות פשוט יחסית, כמו קופסת מתכת קטנה, או מערכת מורכבת הכוללת מספר חלקים, דלתות, פתחים, מחברי כבלים, פתחי אוורור, מסילות, תושבות ורכיבים מכניים.

בין המוצרים שניתן לייצר באמצעות חיתוך פחים:

• ארונות חשמל

• מארזי תקשורת

• מארזי מחשב

• מארזים למערכות בקרה

• מארזים לציוד אלקטרוני

• קופסאות מתכת

• מארזים למכשור רפואי

• לוחות ומכסים

• פאנלים למערכות אלקטרוניות

• תושבות ורכיבי חיבור

• פלטות קדמיות ואחוריות

• פאנלים עם פתחים למחברים

• רכיבים למערכות אוטומציה ובקרה

• מארזים למערכות תעשייתיות

במקרים רבים, החלקים מתחילים כיריעת פח שטוחה, עוברים חיתוך לייזר, לאחר מכן כיפוף ולעיתים גם ריתוך, צביעה, ציפוי והרכבה.

לכן איכות החיתוך משפיעה ישירות גם על השלבים הבאים.

למה יצרני מארזים עוברים לחיתוך לייזר?

בעבר, יצרנים השתמשו במגוון טכנולוגיות וכלי עבודה כדי לבצע חורים, פתחים וחיתוכים בפח.

כאשר מדובר בייצור מודרני, במיוחד כאשר קיימים הרבה דגמים, כמויות ייצור משתנות או דרישה לדיוק וחזרתיות, חיתוך לייזר מספק יתרונות משמעותיים בתהליך.

1. חיתוך מדויק של פחים

קרן הלייזר מאפשרת לבצע חיתוכים מדויקים בהתאם לקובץ התכנון.

הדבר חשוב במיוחד במארזים שבהם כל פתח צריך להיות במקום הנכון כדי להתאים למחבר, מאוורר, מסך, כרטיס אלקטרוני או רכיב מכני.

2. ייצור פתחים וחורים מורכבים

מארז אלקטרוני עשוי לכלול עשרות ואף מאות חורים ופתחים.

לדוגמה:

• פתחים למתגים

• חורים לברגים

• פתחים למחברי USB

• פתחים למחברי תקשורת

• פתחי אוורור

• פתחים למאווררים

• פתחים לכבלים

• חריצים

• פתחים למסכים

• הכנות להתקנת רכיבים

במקום לבצע כל פעולה בנפרד, ניתן לתכנת את המכונה לבצע את הגיאומטריה הנדרשת ישירות מהקובץ.

3. חזרתיות בייצור סדרתי

עבור יצרן שמייצר מאות או אלפי מארזים, לא מספיק שהחלק הראשון יהיה מדויק.

גם החלק ה-500 צריך להיות תואם לתכנון.

חזרתיות היא אחד השיקולים החשובים בבחירת טכנולוגיית חיתוך עבור ייצור סדרתי.

4. מעבר מהיר בין דגמים

יצרני זיווד אינם תמיד מייצרים מוצר אחד בלבד.

לעיתים מפעל מייצר עשרות דגמים, כאשר לכל אחד:

• מידות שונות

• פתחים שונים

• חורים שונים

• מיקום שונה של רכיבים

• עובי חומר שונה

בעבודה דיגיטלית ניתן לעבור בין קבצים ותכנונים במהירות יחסית, בהתאם למכונה ולתהליך העבודה.

חיתוך לייזר לפח דק – תחום מרכזי בתעשיית הזיווד

חלק גדול מעולם הזיווד האלקטרוני מתבסס על פחים דקים ובינוניים.

לכן כאשר בוחרים מכונת חיתוך לייזר למארזים, לא נכון להסתכל רק על עובי החיתוך המקסימלי שהמכונה מסוגלת לבצע.

צריך לבחון את המכונה בהתאם לעבודה האמיתית של המפעל.

לדוגמה:

אם רוב הייצור מתבצע בפחים דקים, ייתכן שהשאלות החשובות יותר יהיו:

• מהירות החיתוך?

• איכות הקצה?

• דיוק?

• גודל משטח העבודה?

• כמה חלקים ניתן להכניס בכל משטח?

• כמה זמן לוקח מעבר בין עבודות?

• האם קיימת אוטומציה לטעינה ופריקה?

• כיצד המכונה משתלבת עם מכופפת CNC?

• מהי צריכת הגז?

• מהן דרישות התחזוקה?

כלומר, בחירת מכונת לייזר צריכה להתבסס על תהליך הייצור כולו ולא רק על נתון עובי החיתוך.

אילו חומרים משמשים לייצור מארזים?

בהתאם ליישום, ניתן לייצר מארזים ורכיבי זיווד ממגוון מתכות.

בין החומרים הנפוצים:

פלדה

מתאימה למגוון רחב של ארונות, מארזים ומבנים תעשייתיים.

נירוסטה

משמשת כאשר נדרשים עמידות בפני קורוזיה, מראה מסוים או דרישות סביבתיות ספציפיות.

נירוסטה נפוצה גם בציוד לתעשיית המזון, ציוד רפואי, מעבדות וסביבות תעשייתיות שונות.

אלומיניום

משמש כאשר משקל נמוך הוא שיקול משמעותי, או כאשר תכונות החומר מתאימות ליישום.

במארזים אלקטרוניים, האלומיניום עשוי לשמש גם במקרים שבהם נדרשות תכונות תרמיות או עיצוביות מסוימות.

חיתוך לייזר לארונות חשמל

ארונות חשמל הם דוגמה מצוינת למוצר שבו חיתוך מדויק של פח יכול לחסוך עבודת עיבוד ידנית.

ארון חשמל עשוי לכלול:

• פתחים לצגים

• פתחים למפסקים

• חורי התקנה

• פתחי כבלים

• פתחי אוורור

• פתחים למאווררים

• דלתות

• פאנלים

• תושבות

• הכנות להרכבת רכיבים

כאשר המפעל מייצר סדרות של ארונות או מספר דגמים שונים, תכנון דיגיטלי וחיתוך לייזר יכולים לאפשר תהליך עבודה מסודר יותר.

במיוחד כאשר החלקים ממשיכים לאחר מכן לכיפוף CNC והרכבה.

חיתוך לייזר למארזי תקשורת ומחשבים

מארזים לתקשורת ולמחשבים דורשים לעיתים קרובות מספר גדול של פתחים מדויקים.

לדוגמה:

• פתחים למחברי תקשורת

• פתחי אוורור

• פתחים למאווררים

• פתחים לכבלי חשמל ותקשורת

• נקודות חיבור

• חריצים

• תושבות פנימיות

• פתחים לפאנלים

במוצרים כאלה, היכולת לעבור במהירות מתכנון דיגיטלי לחלק פיזי יכולה להיות משמעותית במיוחד עבור יצרנים שעובדים עם סדרות קטנות ובינוניות או עם מגוון גדול של מוצרים.

חיתוך לייזר למארזים למכשור רפואי

עולם המכשור הרפואי כולל גם מארזים חיצוניים ורכיבי זיווד עבור מערכות רפואיות ואלקטרוניות.

במקרה הזה עשויים להיות חשובים במיוחד:

• דיוק במידות

• איכות הקצוות

• חזרתיות

• עבודה עם נירוסטה או אלומיניום

• התאמה להרכבה

• גימור

• עקיבות ובקרת איכות בהתאם לדרישות היצרן

חשוב להבחין בין ייצור מארז למכשור רפואי לבין ייצור רכיבים רפואיים זעירים או שתלים. לכל יישום יש דרישות תהליך, חומר, איכות ורגולציה שונות.

לכן התאמת טכנולוגיית החיתוך צריכה להיעשות בהתאם לרכיב הספציפי ולדרישות הייצור.

מחיתוך לייזר לכיפוף CNC – כך נראה תהליך הייצור

במקרים רבים, חיתוך הלייזר הוא רק השלב הראשון.

תהליך טיפוסי לייצור מארז מתכת יכול להיראות כך:

תכנון CAD → חיתוך לייזר → מיון חלקים → כיפוף CNC → ריתוך במידת הצורך → גימור → הרכבה → בקרת איכות

לדוגמה:

יריעת פח נכנסת למכונת החיתוך.

המכונה מבצעת את כל החורים, הפתחים והקונטור החיצוני.

לאחר החיתוך, החלק עובר למכופפת CNC.

שם מבוצעים הכיפופים הנדרשים ליצירת המארז.

לאחר מכן ניתן להמשיך לריתוך, השחזה, צביעה או ציפוי ולהרכבה הסופית.

היתרון הוא שניתן לחשוב על כל שרשרת הייצור כמערכת אחת, ולא לבחור את מכונת החיתוך בנפרד משאר הציוד.

מתי כדאי ליצרן מארזים לשקול רכישת מכונת לייזר?

לא לכל יצרן משתלם להחזיק מכונת לייזר בתוך המפעל.

אבל ככל שהיקף הייצור גדל, או כאשר החיתוך הופך לצוואר בקבוק, כדאי לבחון את האפשרות.

בין השאלות שכדאי לשאול:

כמה פחים המפעל חותך בחודש?

ככל שהיקף החיתוך עולה, זמן העבודה והעלות המצטברת של חיתוך אצל ספק חיצוני הופכים לשיקול משמעותי יותר.

כמה זמן לוקח לקבל חלקים מספק חיצוני?

כאשר החיתוך מתבצע מחוץ למפעל, לוח הזמנים תלוי גם בזמינות הספק.

מכונת חיתוך עצמאית יכולה לשנות את השליטה בתהליך הייצור.

כמה דגמים שונים אתם מייצרים?

אם המפעל מייצר מגוון גדול של מארזים, עבודה דיגיטלית יכולה להקל על המעבר בין עבודות שונות.

האם החיתוך הפך לצוואר בקבוק?

אם מכופפים, מרתכים ומרכיבים מהר יותר מהקצב שבו מגיעים חלקים חתוכים – ייתכן שהחיתוך הוא השלב שמעכב את הייצור.

האם יש צורך באוטומציה?

במפעלים בעלי נפח ייצור גבוה ניתן לבחון פתרונות טעינה, פריקה ואוטומציה בהתאם למכונה, לשטח הזמין ולתקציב.

איך לבחור מכונת חיתוך לייזר למפעל לייצור מארזים?

זו אחת השאלות החשובות ביותר.

לא נכון לבחור מכונה רק לפי "כמה קילוואט".

צריך לבחון את כל סביבת הייצור.

1. עובי וסוג המתכת

הפרמטר הראשון הוא חומרי הגלם האמיתיים שהמפעל משתמש בהם.

פלדה, נירוסטה ואלומיניום מתנהגים באופן שונה בתהליך החיתוך.

2. גודל משטח העבודה

מכונות חיתוך Fiber יכולות להגיע עם משטחי עבודה שונים.

במפעלים רבים, גודל נפוץ הוא 3000×1500 מ"מ, אך ניתן להתאים את מידות השולחן בהתאם לצורך ולמגבלות המקום.

3. הספק הלייזר

הספק המכונה צריך להתאים לעובי ולסוג החומרים שאתם מתכננים לחתוך.

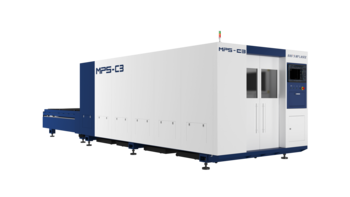

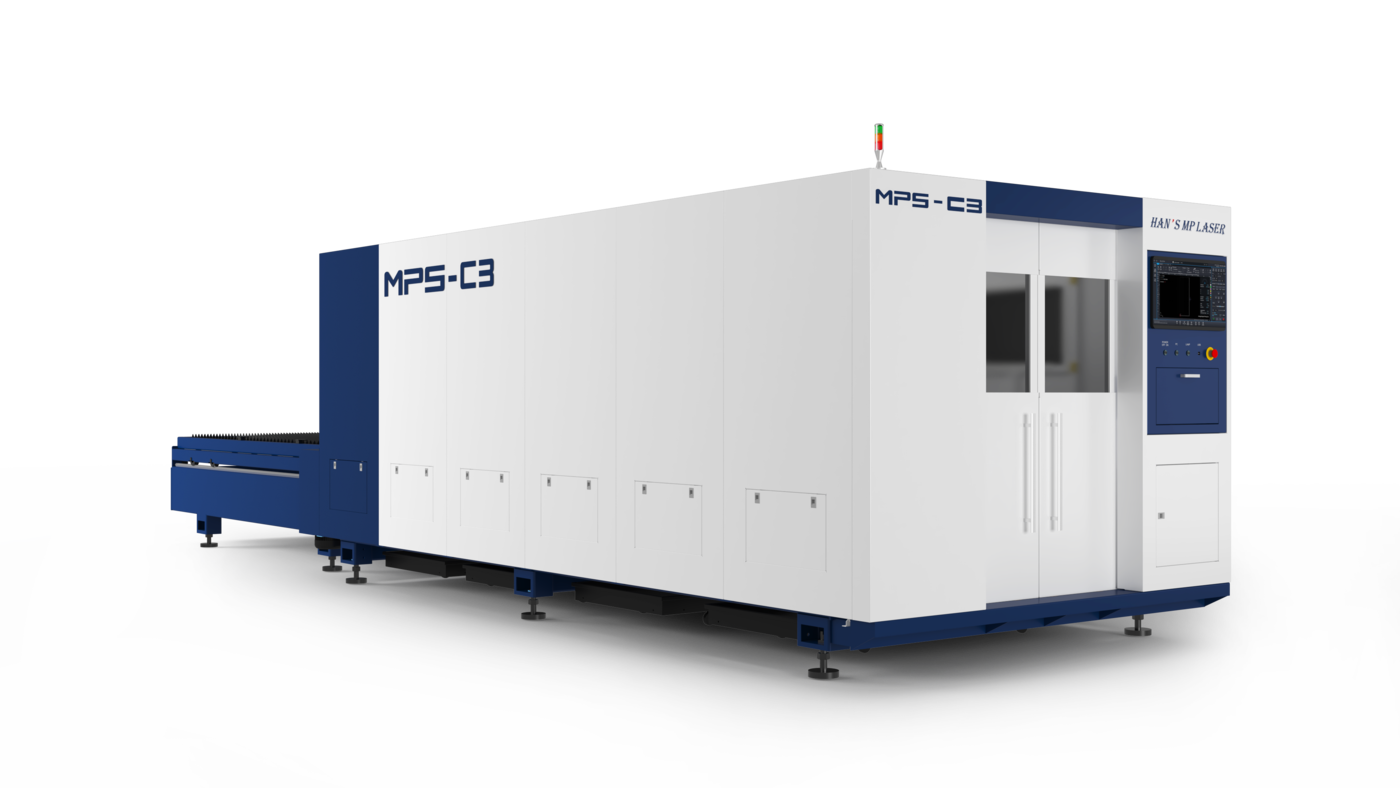

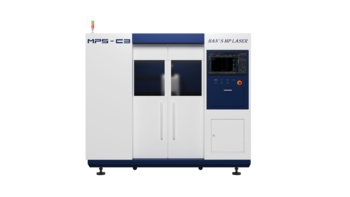

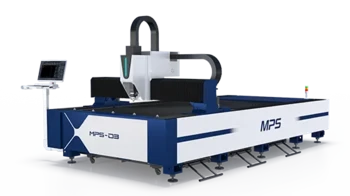

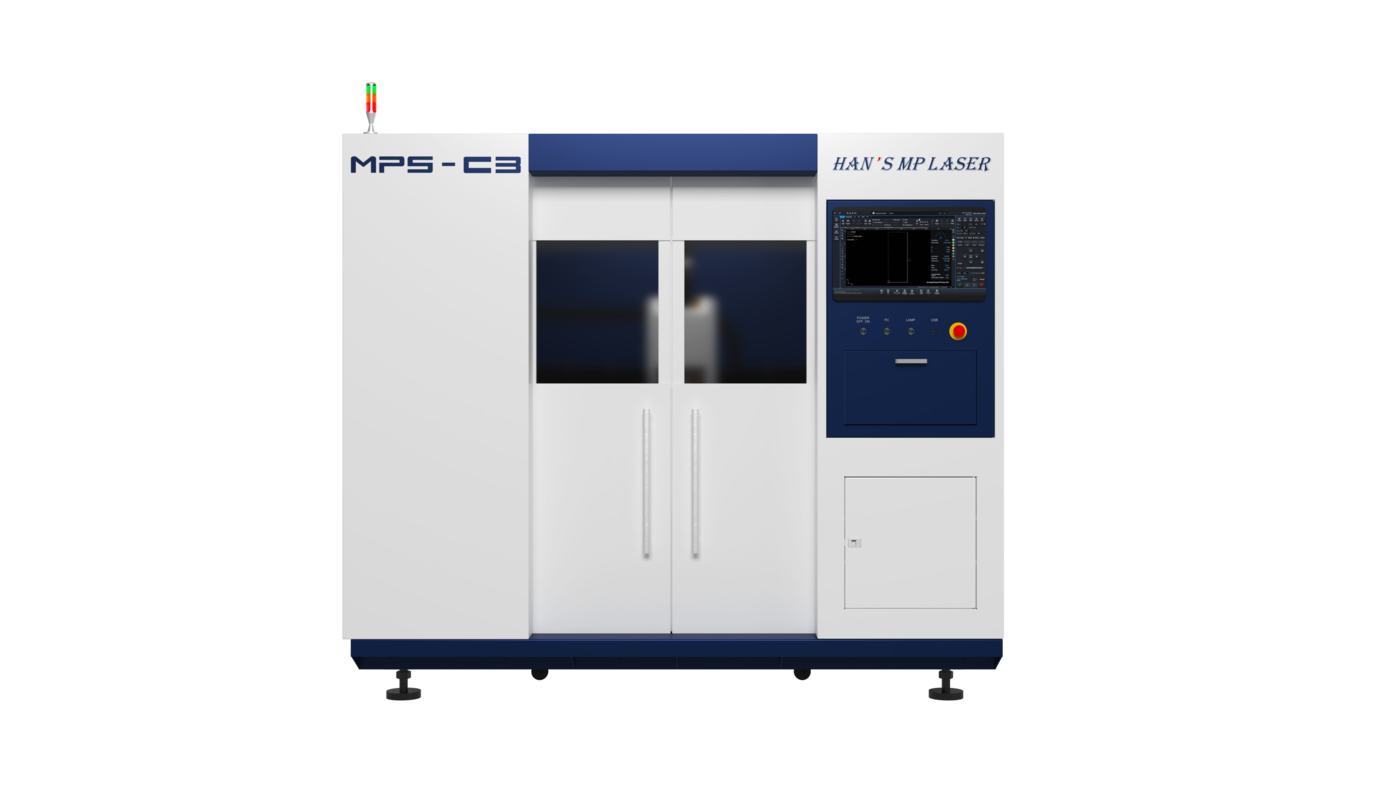

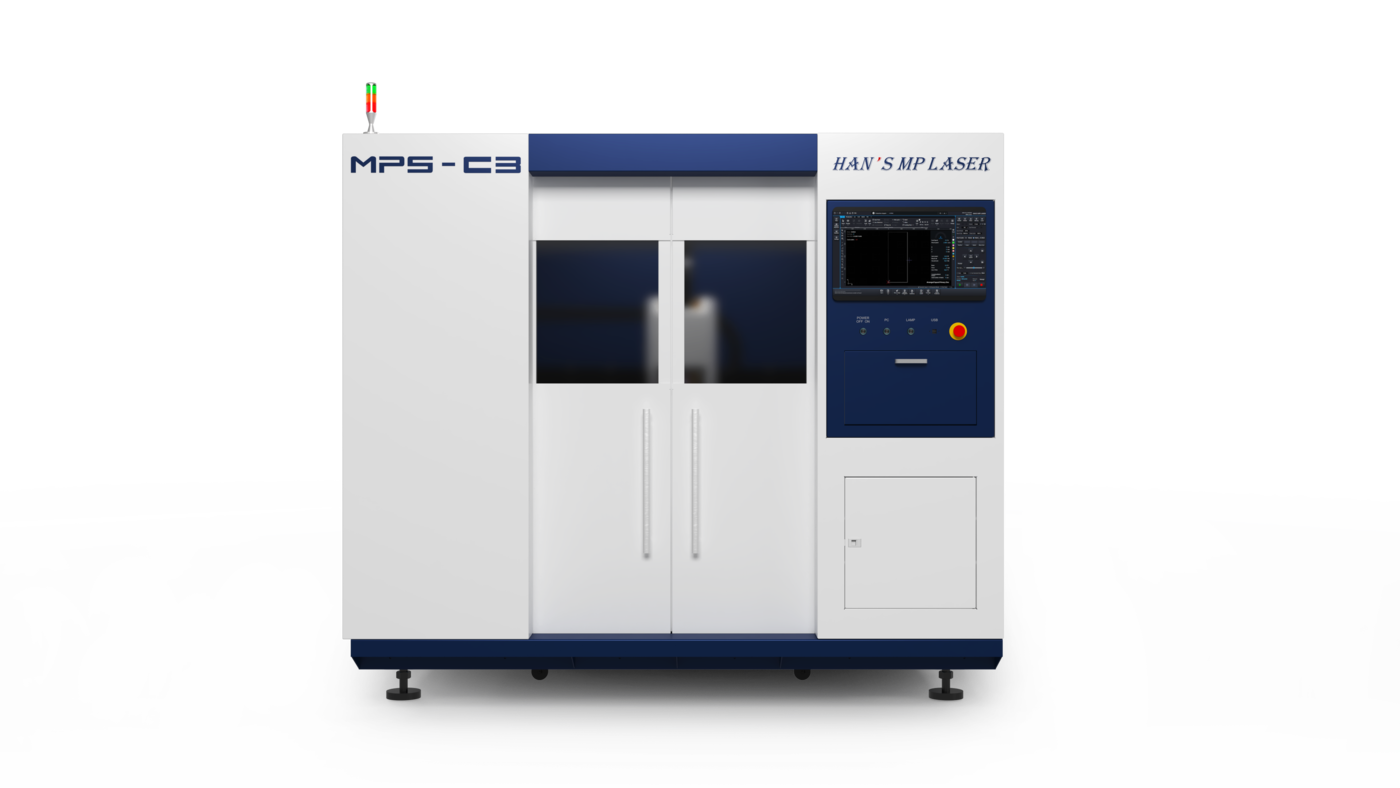

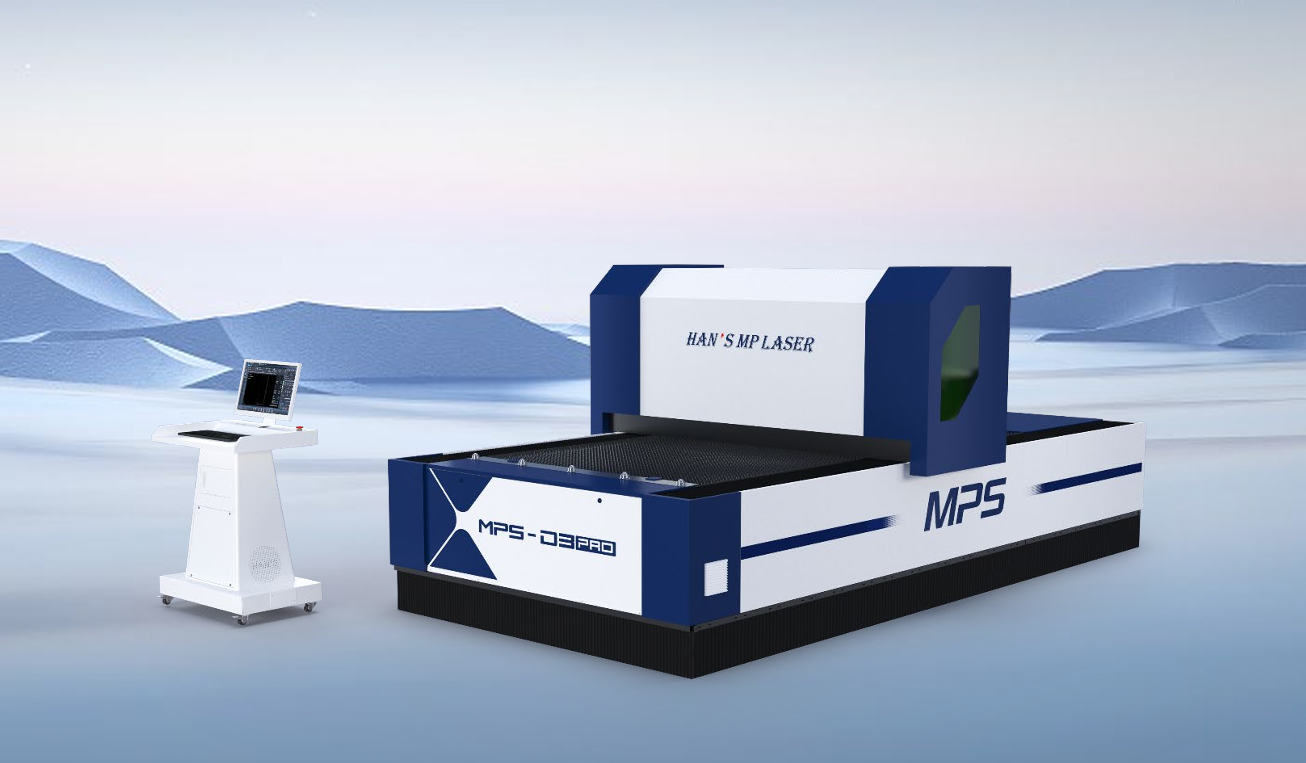

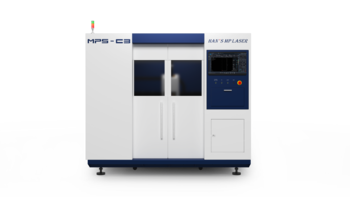

במערכות Han's Laser המשווקות על ידי JAR ניתן לבחון פתרונות בהספקים שונים, בהתאם לדרישות הייצור.

ליצרן מארזים שעובד בעיקר עם פחים דקים, לא בהכרח נכון לבחור את ההספק הגבוה ביותר האפשרי.

המטרה היא לבחור מערכת שמתאימה לתמהיל העבודה בפועל.

4. אוטומציה

במפעלים שעובדים בהיקפים גבוהים, כדאי לבדוק אפשרויות כגון:

• החלפת משטחים

• טעינה ופריקה אוטומטית

• מערכות אחסון

• אוטומציה להעברת חומר

• שילוב עם תהליכי ייצור נוספים

הבחירה תלויה בכמויות הייצור, בשטח הפנוי ובתקציב.

5. תוכנה וזרימת עבודה

מכונת לייזר היא חלק ממערכת.

כדאי לבחון כיצד קבצי CAD הופכים לתוכנית חיתוך, כיצד מבוצע Nesting, כיצד מנהלים עבודות וכיצד ניתן לשלב את המכונה עם מערכות הייצור במפעל.

6. שירות, תחזוקה וחלקי חילוף

במכונה תעשייתית, הרכישה אינה מסתיימת ביום ההתקנה.

חשוב לבחון:

• זמינות שירות

• זמינות חלקי חילוף

• תחזוקה

• תמיכה טכנית

• הדרכת מפעילים

• זמני תגובה

• התאמה לצרכים של המפעל

כאשר המכונה היא חלק מתהליך ייצור רציף, זמינות המערכת הופכת לשיקול משמעותי.

חיתוך לייזר פנימי או עבודה עם ספק חיצוני?

זו שאלה עסקית ולא רק טכנולוגית.

עבודה עם ספק חיצוני יכולה להתאים כאשר:

• נפח החיתוך נמוך.

• החיתוך אינו צוואר בקבוק.

• אין צורך בזמני אספקה קצרים.

• אין הצדקה להשקעה במכונה עצמאית.

לעומת זאת, מכונת לייזר בתוך המפעל עשויה להיות רלוונטית כאשר:

• יש נפח חיתוך משמעותי.

• יש צורך בשליטה טובה יותר בלוחות הזמנים.

• המפעל מייצר סדרות באופן שוטף.

• קיימים הרבה דגמים ושינויים.

• יש צורך באב-טיפוס מהיר.

• החיתוך הוא שלב מרכזי בשרשרת הייצור.

• המפעל רוצה להרחיב את יכולות הייצור.

אין כאן תשובה אחת שמתאימה לכל מפעל.

הבדיקה הנכונה היא של עלות כוללת, קיבולת, זמני ייצור, כוח אדם, תחזוקה, חומרי גלם והיקף העבודה הצפוי.

למה חיתוך לייזר מתאים במיוחד ליצרנים שעובדים בייצור סדרתי?

אחד היתרונות המרכזיים של תהליך דיגיטלי הוא האפשרות לחבר בין תכנון המוצר לבין הייצור.

כאשר מהנדס משנה את המארז, ניתן לעדכן את קובץ התכנון ובהתאם לכך את תוכנית החיתוך.

כך ניתן לייצר:

דגם A → דגם B → דגם C

מבלי לבנות מחדש תבניות מכניות ייעודיות עבור כל שינוי, בהתאם למאפייני המכונה והתהליך.

עבור יצרנים שמייצרים מגוון מארזים, הדבר עשוי להיות משמעותי במיוחד.

חיתוך לייזר הוא לא רק חיסכון בכוח אדם

כאשר בוחנים מכונת לייזר, חשוב לא להתמקד רק בשאלה "כמה עולה לחתוך פח".

צריך לבחון את התמונה המלאה:

עלות חומר + זמן מכונה + כוח אדם + גזים + תחזוקה + פחת + פסולת חומר + זמני המתנה + עלויות ספקים חיצוניים + קיבולת ייצור.

בנוסף קיימת העלות של עיכוב בייצור.

אם המפעל מחכה מספר ימים לחלקים חתוכים, הדבר עשוי להשפיע על הכיפוף, הריתוך וההרכבה – ובסופו של דבר על זמן האספקה ללקוח.

לכן הבחירה במכונת לייזר היא לעיתים החלטה הנוגעת לכל מערך הייצור, ולא רק למחלקת החיתוך.

ומה לגבי יצרן שמתחיל בקטן?

גם יצרן שמתחיל עם סדרות קטנות צריך לחשוב קדימה.

מארז חדש יכול להתחיל בכמה יחידות לצורך אב-טיפוס ולהפוך בהמשך למאות או אלפי יחידות.

לכן בבחירת ציוד כדאי לבחון לא רק את הצורך הנוכחי, אלא גם:

• אילו חומרים יהיו בשימוש בעתיד?

• אילו עוביים?

• מהו נפח הייצור הצפוי?

• האם יהיה צורך באוטומציה?

• האם המכונה תוכל להשתלב עם מכופפת CNC?

• האם ניתן להרחיב את מערך הייצור בהמשך?

JAR Engineering – פתרונות חיתוך לייזר לתעשייה

ב־JAR Engineering אנו מתמקדים בפתרונות ציוד לתעשייה, מפעלים ויצרנים שזקוקים למערכות חיתוך מתכת כחלק מתהליך ייצור מקצועי.

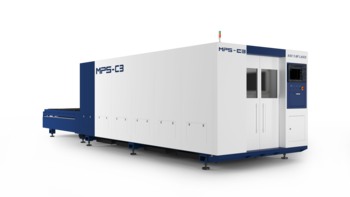

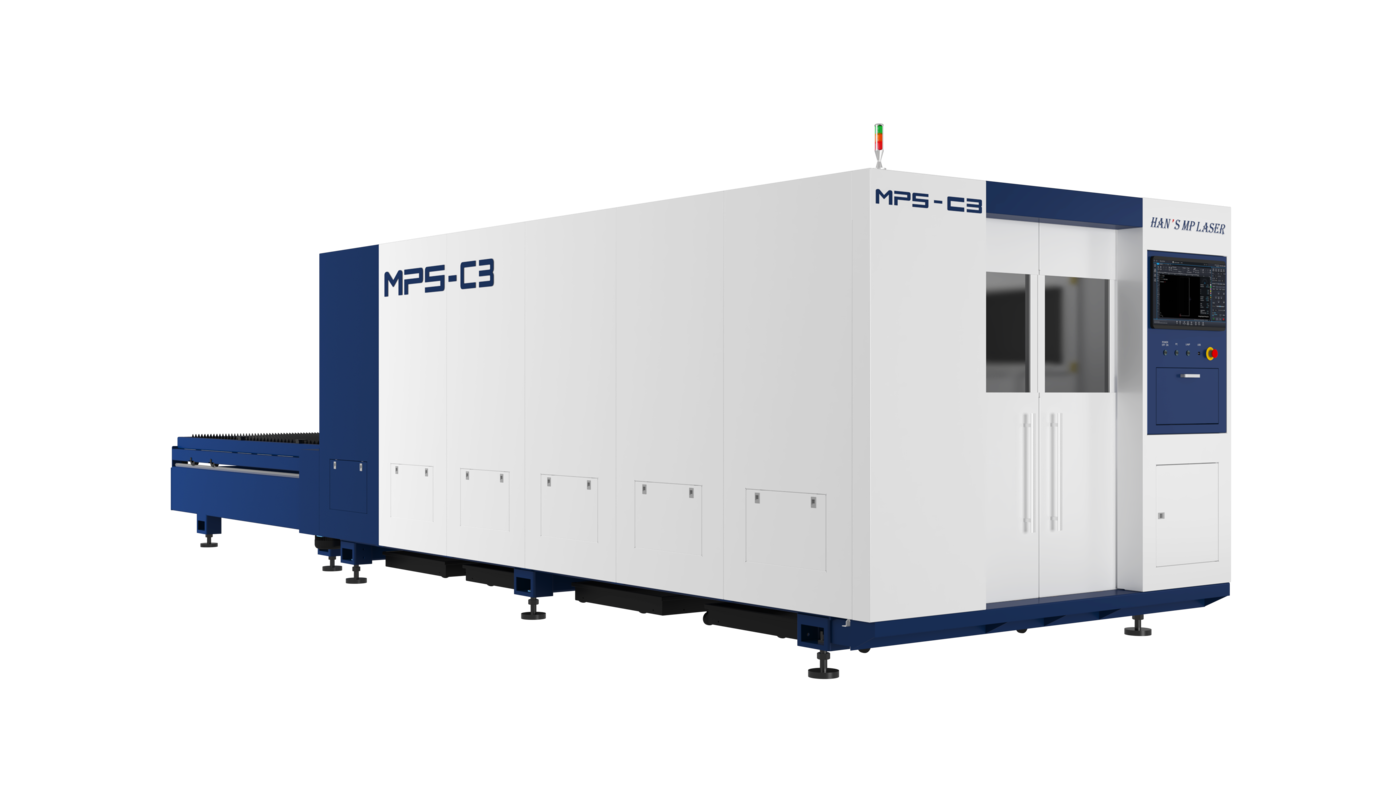

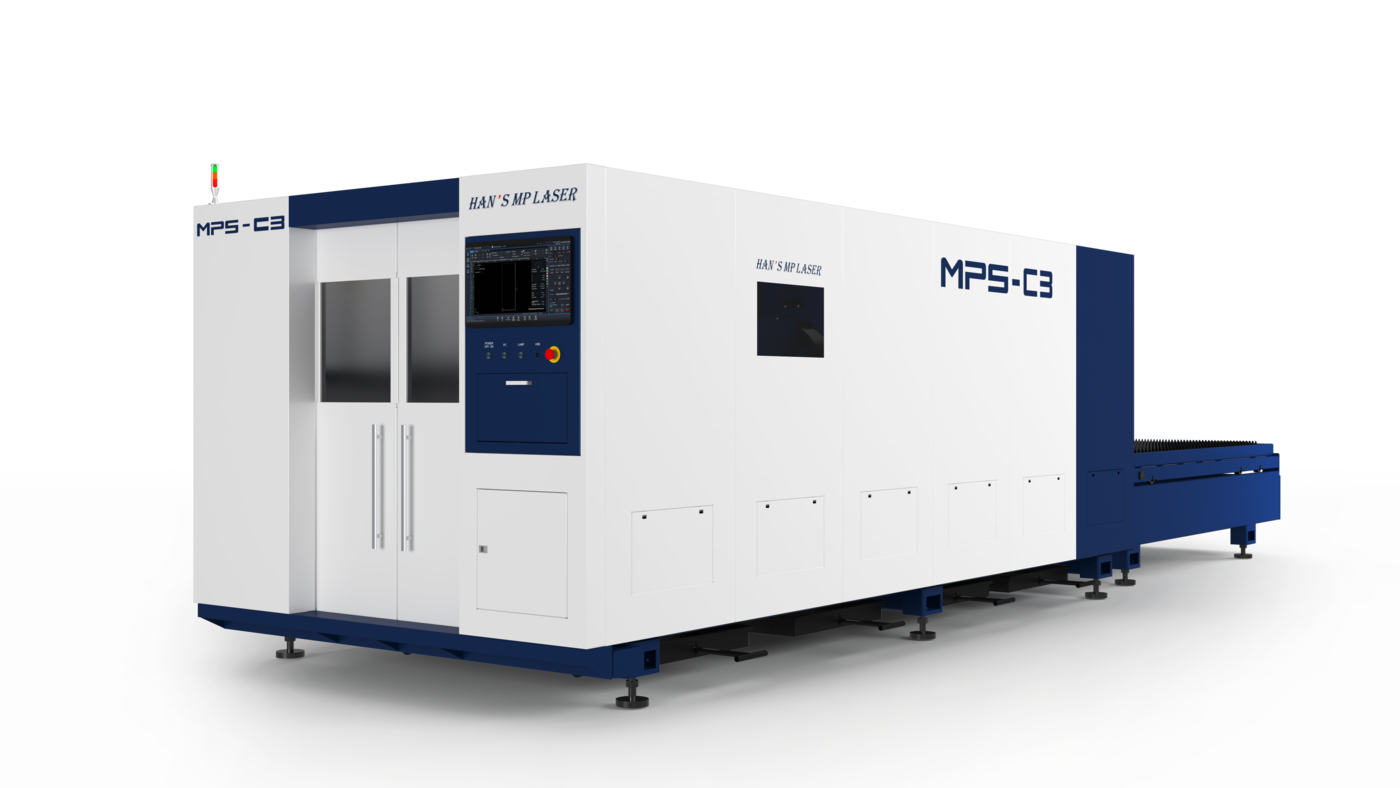

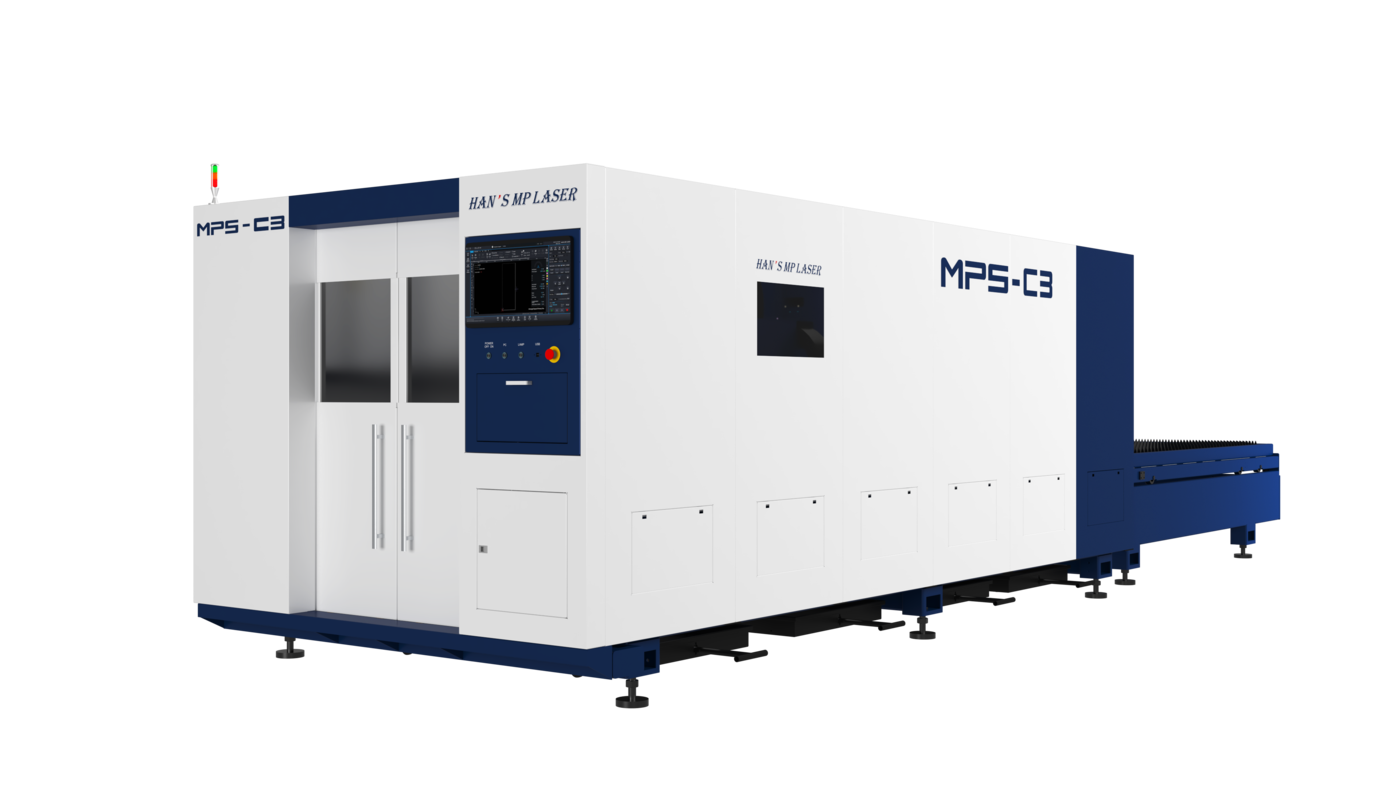

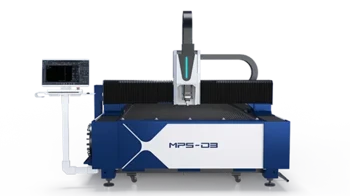

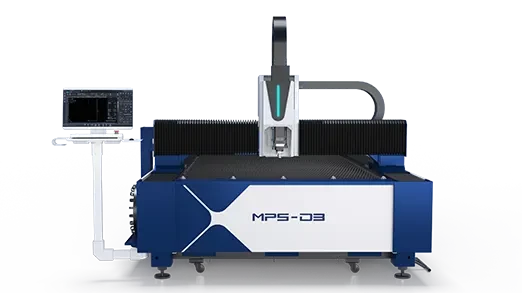

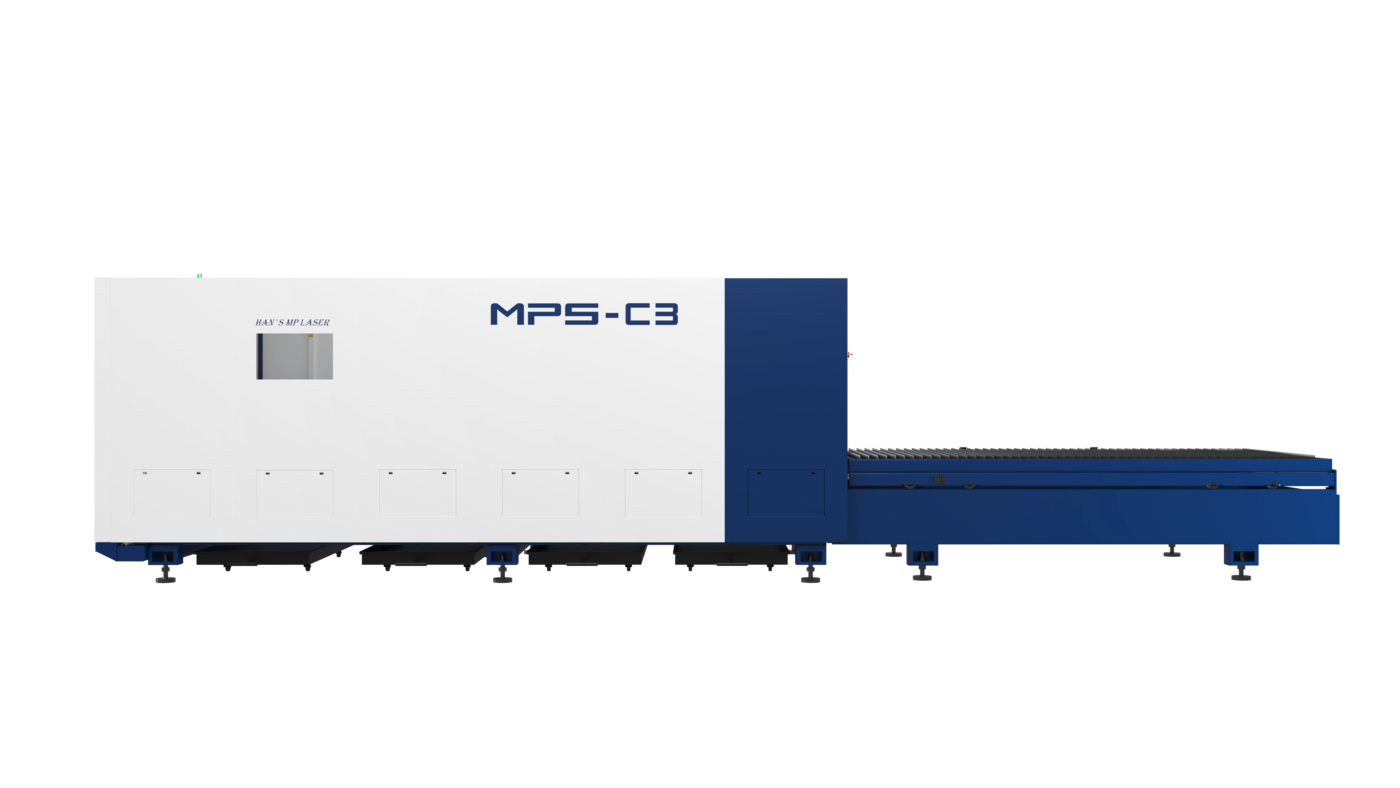

מכונות חיתוך ה-Fiber Laser שאנו משווקים מבוססות על טכנולוגיית Han's Laser, וניתן להתאים את תצורת המכונה בהתאם לדרישות הלקוח.

בהתאם ליישום ניתן לבחון:

• הספקי לייזר שונים

• מידות שולחן שונות

• מערכות החלפת משטחים

• פתרונות טעינה ופריקה

• אוטומציה

• התאמה למגבלות שטח

• חיתוך פלדה

• חיתוך נירוסטה

• חיתוך אלומיניום

• שילוב עם תהליכי ייצור נוספים

הבחירה הנכונה אינה מתחילה בשאלה "איזו מכונה הכי חזקה?", אלא בשאלה:

מה אתם מייצרים, באילו חומרים, באילו כמויות ומהו תהליך הייצור שאתם רוצים לבנות?

צריכים מכונת לייזר לייצור מארזים וזיווד?

אם אתם מייצרים ארונות חשמל, מארזי תקשורת, מארזי מחשב, קופסאות מתכת, מארזים למכשור, לוחות חשמל, פאנלים או רכיבי זיווד, ניתן לבחון יחד את דרישות הייצור ולהתאים את מערכת החיתוך לתהליך שלכם.

במקום לבחור מכונה לפי נתון יחיד, כדאי להתחיל ממפת הייצור:

חומר → עובי → גודל חלק → כמות → זמן ייצור → המשך תהליך → רמת אוטומציה → שטח מפעל → יעד ייצור.

מתוך הנתונים האלה ניתן לבנות מפרט מכונה שמתאים לצרכים האמיתיים של המפעל.

רוצים לבדוק איזו מכונת חיתוך לייזר מתאימה למפעל שלכם? פנו ל-JAR Engineering ונבחן יחד את דרישות הייצור.
