בעולם התעשייה המודרני, כבר לא מספיק להחזיק מכונות ייצור מתקדמות. מפעל יכול להחזיק מכונת Fiber Laser מהירה, מכונת CNC מדויקת או מערכת סימון לייזר מתקדמת – ועדיין לאבד שעות עבודה יקרות בגלל טעינה ידנית, פריקה, המתנה בין תחנות, טעויות אנוש וצווארי בקבוק.

כאן נכנסת לתמונה אוטומציה תעשייתית.

המטרה של אוטומציה אינה רק לגרום למכונה "לעבוד לבד". המטרה היא לחבר בין המכונות, חומרי הגלם, מערכות ההזנה, החיישנים, הבקרה והמידע – וליצור תהליך ייצור רציף, יעיל ומבוקר יותר.

במקום לחשוב:

"איזו מכונה אני צריך?"

כדאי יותר לשאול:

"איך נראה תהליך הייצור כולו – ואיפה אפשר לחסוך זמן, כוח אדם וטעויות?"

מהי אוטומציה תעשייתית?

אוטומציה תעשייתית היא שילוב של מכונות, מערכות בקרה, חיישנים, מנועים, מסועים, מערכות הזנה ופריקה ותוכנה, שמאפשרים לבצע חלקים גדולים יותר מתהליך הייצור באופן אוטומטי.

מערכת אוטומטית יכולה, לדוגמה:

• לזהות מוצר שמגיע לתחנת העבודה

• למקם אותו בצורה מדויקת

• להפעיל את המכונה

• לבצע חיתוך, עיבוד או סימון

• להעביר את המוצר לתחנה הבאה

• לבצע בדיקת איכות

• לסמן מוצר במספר סידורי או ברקוד ייחודי

• לאסוף נתוני ייצור

• להתריע במקרה של תקלה

המשמעות היא שהמכונה כבר אינה עומדת בפני עצמה.

היא הופכת לחלק ממערכת ייצור שלמה.

למה מפעלים עוברים לאוטומציה?

אחת הסיבות המרכזיות היא פשוטה:

זמן ייצור עולה כסף.

אם עובד צריך להרים חומר, למקם אותו, להפעיל מכונה, להוציא את החלק, להעביר אותו לתחנה הבאה ולחזור על הפעולה מאות פעמים ביום – חלק משמעותי מזמן העבודה אינו מוקדש לייצור עצמו.

אוטומציה מאפשרת להעביר חלק מהפעולות הללו למערכת המכונה.

בין היתר, אוטומציה יכולה לסייע ב:

הגדלת תפוקת הייצור
יותר מוצרים יכולים לעבור בתהליך בפרק זמן נתון.

צמצום זמני המתנה
המכונות יכולות לעבוד ברצף, כאשר המעבר בין שלבים מתוכנן מראש.

הפחתת טעויות אנוש
מערכת מתוכנתת יכולה לבצע פעולות חוזרות באותה צורה.

שיפור החזרתיות
אותו תהליך יכול להתבצע שוב ושוב לפי פרמטרים מוגדרים.

צמצום עבודות ידניות חוזרות
במיוחד בפעולות טעינה, פריקה, מיקום, העברה וסימון.

שיפור המעקב אחר הייצור
ניתן לשלב מערכות מידע ובקרה שמספקות נתונים על התהליך.

אוטומציה אינה חייבת להתחיל ברובוט

כאשר מדברים על אוטומציה תעשייתית, רבים חושבים מיד על זרוע רובוטית.

אבל רובוט הוא רק אפשרות אחת מתוך מגוון רחב של פתרונות.

אוטומציה יכולה להתחיל גם במערכת פשוטה יחסית:

מסוע + חיישן + Encoder + מכונת לייזר

או:

מערכת הזנה + מכונת חיתוך + מערכת פריקה

או:

CNC + מחליף כלים אוטומטי + מערכת שאיבה + תוכנת בקרה

לכן, כאשר מתכננים אוטומציה למפעל, לא נכון להתחיל בשאלה:

"איזה רובוט לקנות?"

אלא בשאלה:

"איזו פעולה בתהליך הייצור גורמת לי היום לבזבוז הזמן הגדול ביותר?"

מסועים – החיבור בין תחנות הייצור

אחד המרכיבים הפשוטים והחשובים ביותר במערכות אוטומציה הוא המסוע.

מסוע יכול להעביר מוצרים או חלקים בין תחנות שונות בלי צורך בשינוע ידני.

לדוגמה:

הזנה → סימון לייזר → בדיקה → אריזה

או:

חיתוך → ניקוי → סימון → כיפוף → ריתוך

או אפילו:

הזנת מוצר → זיהוי → סימון נתונים → בדיקת איכות → מיון

המסוע עצמו אינו "האוטומציה".

הוא חלק ממערכת שבה המכונות והבקרה יודעות מתי מוצר מגיע, מה צריך לעשות איתו ולאן הוא צריך להמשיך.

חיישנים – איך המכונה יודעת שמוצר הגיע?

כדי שמכונות יוכלו לעבוד באופן אוטומטי, הן צריכות לקבל מידע מהסביבה.

כאן נכנסים החיישנים.

לדוגמה, חיישן יכול לזהות:

• שמוצר הגיע לתחנת העבודה

• שהמוצר נמצא במיקום הנכון

• שהמסוע פנוי

• שמכונה סיימה פעולה

• שיש חומר במערכת ההזנה

• שמוצר לא עבר את הבדיקה

• שמכסה או דלת בטיחות פתוחים

המידע מהחיישנים מועבר למערכת הבקרה, והיא מחליטה כיצד להמשיך את התהליך.

כך נוצר רצף לוגי:

חיישן → בקר → מכונה → פעולה → חיישן → תחנה הבאה

Encoder – כאשר מהירות המסוע חייבת להיות מסונכרנת עם הלייזר

במערכות סימון לייזר על פס ייצור, אחד המרכיבים החשובים הוא Encoder.

כאשר המוצר נע על גבי מסוע, מערכת הסימון צריכה לדעת לא רק ש"המוצר הגיע", אלא גם כמה הוא התקדם ובאיזה קצב.

ה־Encoder מספק למערכת מידע על תנועת המסוע.

כך ניתן לסנכרן את פעולת הסימון עם תנועת המוצר.

הדבר חשוב במיוחד ביישומים של:

• סימון מספרים סידוריים

• ברקודים

• QR

• תאריכי ייצור

• תאריכי תפוגה

• מספרי אצווה

• לוגואים

• נתוני Traceability

כאשר הסימון מתבצע תוך כדי תנועה, ניתן להשתמש בטכנולוגיית MOTF – Marking On The Fly, המאפשרת לסמן מוצרים מבלי לעצור את המסוע.

PLC – המוח שמנהל את התהליך

במערכת אוטומציה תעשייתית, ה־PLC הוא אחד הרכיבים המרכזיים.

PLC – Programmable Logic Controller – הוא בקר מתוכנת שמקבל מידע מחיישנים וממערכות שונות ומפעיל בהתאם את הרכיבים במערכת.

לדוגמה:

המוצר מגיע → החיישן מזהה אותו → ה־PLC מקבל את האות → המסוע נעצר או ממשיך בהתאם לתהליך → מערכת הסימון מופעלת → מתקבלת הודעת סיום → המוצר ממשיך לתחנה הבאה.

במערכת מורכבת יותר, ה־PLC יכול לתקשר עם מספר מכונות ומערכות במקביל.

כך ניתן ליצור תהליך ייצור מתוזמן ומתואם במקום סדרה של פעולות נפרדות.

Vision – כשהמכונה צריכה "לראות"

אחת ההתפתחויות החשובות באוטומציה תעשייתית היא שילוב מערכות Vision – מערכות ראייה ממוחשבת.

מצלמה תעשייתית יכולה לבדוק את המוצר לפני, במהלך או אחרי תהליך הייצור.

לדוגמה:

• האם המוצר נמצא במיקום הנכון?

• האם הסימון נמצא במקום הנכון?

• האם הברקוד נקרא?

• האם חסר רכיב?

• האם קיימת סטייה במוצר?

• האם החלק עבר את הבדיקה?

• האם יש פגם שניתן לזהות באופן ויזואלי?

כך נוצרת שרשרת:

ייצור → סימון → בדיקה → אישור/פסילה

וזה כבר צעד משמעותי בדרך לייצור אוטומטי ומבוקר יותר.

סימון לייזר כחלק מקו ייצור אוטומטי

סימון בלייזר הוא דוגמה מצוינת לטכנולוגיה שניתן לשלב בתוך קו ייצור.

במקום שעובד יוציא כל מוצר מהמסוע, יניח אותו תחת מכונת הסימון, יפעיל את המכונה ויחזיר אותו לקו – ניתן לתכנן מערכת שבה הסימון מתבצע כחלק טבעי מתהליך הייצור.

לדוגמה:

מוצר מגיע → חיישן מזהה → המערכת קוראת נתונים → הלייזר מסמן → Vision בודק → המוצר ממשיך.

המערכת יכולה להתמודד גם עם מידע משתנה.

כלומר, לא חייבים לסמן את אותו טקסט על כל המוצרים.

אפשר להגדיר סימון שונה עבור כל מוצר:

• מספר סידורי

• מק"ט

• QR

• ברקוד

• מספר אצווה

• תאריך

• נתוני ייצור

• לוגו

• מידע משתנה אחר

זו אחת הסיבות שסימון לייזר מתאים במיוחד לייצור תעשייתי ולמוצרים הדורשים Traceability.

ומה לגבי מכונות חיתוך Fiber Laser?

אוטומציה אינה רלוונטית רק לסימון.

גם מכונות חיתוך מתכת יכולות להשתלב במערך ייצור אוטומטי.

לדוגמה:

מחסן חומרי גלם → מערכת טעינה → Fiber Laser → פריקה → מיון

במקום להפעיל את מכונת החיתוך כתחנה מבודדת, ניתן לתכנן סביב המכונה מערך שמאפשר זרימה רציפה יותר של חומר.

במפעלים שבהם נפח הייצור גבוה, מערכות טעינה ופריקה אוטומטיות עשויות להפוך לחלק משמעותי מתכנון מערך הייצור.

היתרון אינו רק במהירות המכונה עצמה.

המטרה היא למנוע מצב שבו מכונה מהירה ממתינה לעובד שיביא את החומר או יוציא את החלקים.

אוטומציה במכונות CNC

גם בתחום ה־CNC קיימות אפשרויות רבות לאוטומציה.

לדוגמה:

מחליף כלים אוטומטי – ATC

במקום לעצור את המכונה ולהחליף כלי באופן ידני, המכונה יכולה לבצע החלפת כלים בהתאם לתוכנית העבודה.

שולחן ואקום

ביישומים המתאימים לכך, מערכת ואקום יכולה לסייע בקיבוע חומר הגלם ולייעל את העבודה עם לוחות.

מערכת שאיבה

שאיבה מתאימה יכולה להיות חלק בלתי נפרד מתהליך העבודה ולסייע בפינוי שבבים ואבק.

טעינה ופריקה

במערכות ייצור מתקדמות ניתן לבחון גם פתרונות אוטומטיים להעברת חומר אל המכונה וממנה.

כל רכיב כזה אולי נראה קטן בפני עצמו.

אבל כאשר מחברים אותם יחד, מתקבלת מערכת ייצור יעילה יותר.

אוטומציה של כמה מכונות יחד

השלב המעניין באמת מתחיל כאשר לא הופכים מכונה אחת לאוטומטית – אלא מחברים מספר תחנות.

לדוגמה, מפעל לעיבוד מתכת יכול לתכנן תהליך:

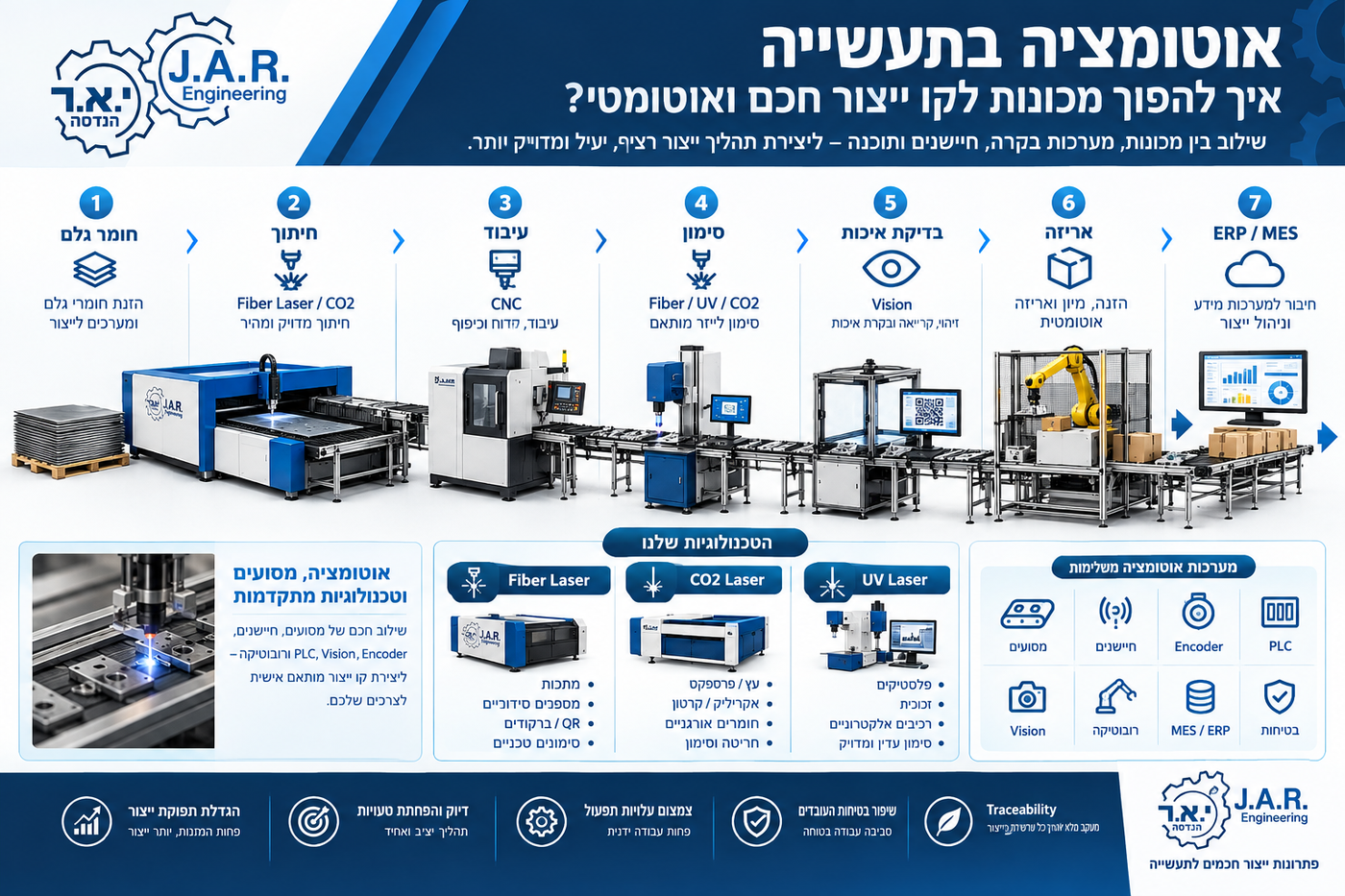

חומר גלם → חיתוך Fiber Laser → מיון → כיפוף → ריתוך → סימון → בדיקה → אריזה

במקום שכל תחנה תעבוד באופן עצמאי, ניתן לבחון כיצד לחבר בין התחנות ולצמצם את כמות העבודה הידנית וההמתנה ביניהן.

לא כל מפעל צריך להפוך את כל התהליך לאוטומטי ביום אחד.

במקרים רבים, נכון יותר להתחיל בנקודת צוואר הבקבוק המרכזית ולבנות משם.

איך יודעים איפה כדאי לבצע אוטומציה?

לפני שמתחילים לתכנן מערכת אוטומטית, כדאי לנתח את תהליך הייצור הקיים.

שאלו:

איפה העובדים מבזבזים הכי הרבה זמן?

אם עובדים מבלים שעות בכל יום בטעינה ופריקה, ייתכן ששם נמצא פוטנציאל משמעותי.

איפה נוצרות טעויות?

אם סימון ידני גורם לטעויות במספרים סידוריים, ברקודים או מק"טים, אוטומציה יכולה לסייע.

איפה המכונה ממתינה?

מכונה מהירה שאינה עובדת בגלל המתנה לחומר או למפעיל היא צוואר בקבוק פוטנציאלי.

איפה יש פעולות חוזרות?

פעולות שחוזרות מאות או אלפי פעמים ביום הן מועמדות טבעיות לאוטומציה.

איפה נדרשת Traceability?

אם כל מוצר צריך להיות מזוהה ומעקב אחריו, שילוב בין סימון, נתונים ומערכות בקרה עשוי להיות משמעותי.

אוטומציה אינה "הכול או כלום"

אחת הטעויות הנפוצות היא לחשוב שאוטומציה משמעותה להקים מפעל רובוטי לחלוטין.

בפועל, אפשר לבנות אוטומציה בשלבים.

לדוגמה:

שלב 1: אוטומציה של טעינת החומר.

שלב 2: אוטומציה של פריקת החלקים.

שלב 3: שילוב מערכת סימון.

שלב 4: הוספת Vision לבקרת איכות.

שלב 5: חיבור בין התחנות באמצעות PLC.

שלב 6: שילוב נתוני הייצור במערכת המפעל.

כך ניתן לבנות מערכת שמתפתחת יחד עם צרכי המפעל.

חיבור למערכות ERP ו-MES

במפעלים מתקדמים, האוטומציה אינה חייבת להסתיים ברמת המכונה.

ניתן לחבר בין רצפת הייצור לבין מערכות המידע של הארגון.

לדוגמה, מערכת יכולה לקבל נתוני ייצור ולדעת:

• איזה מוצר מיוצר

• מהו מספר ההזמנה

• איזה מק"ט צריך לייצר

• כמה יחידות יוצרו

• אילו יחידות עברו בדיקה

• אילו יחידות נפסלו

• מהו מספר האצווה

• איזה מספר סידורי קיבל כל מוצר

כך המכונה הופכת לחלק ממערכת מידע רחבה יותר.

זהו אחד הכיוונים המרכזיים של Industry 4.0 – תעשייה 4.0: חיבור בין המכונות, המידע והאנשים ליצירת סביבת ייצור חכמה ומבוססת נתונים.

ומה עם רובוטים?

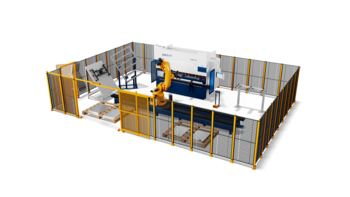

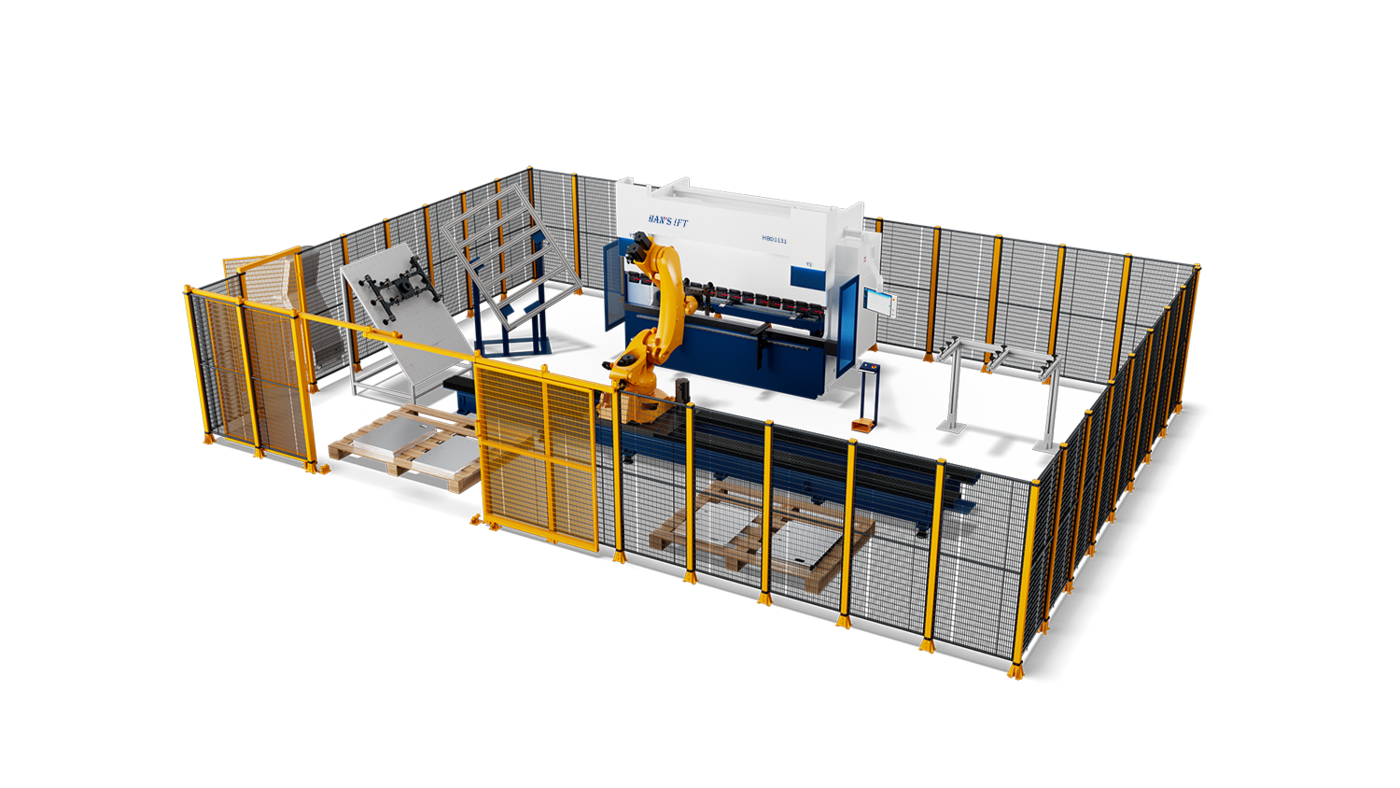

רובוטים תעשייתיים יכולים להיות חלק ממערכת אוטומציה, אך הם אינם תמיד נקודת ההתחלה.

רובוט יכול לבצע פעולות כמו:

• טעינת חלקים

• פריקת חלקים

• העברת מוצרים בין תחנות

• מיון

• הצבה מדויקת

• טעינה ופריקה של מכונות

• טיפול בחלקים בין תהליכי ייצור

אבל לפני שבוחרים רובוט, צריך להבין את התהליך.

מה גודל החלק?

מה המשקל?

כמה מחזורים בדקה?

מה רמת הדיוק הנדרשת?

האם המוצר משתנה?

האם יש צורך ב־Vision?

האם מדובר בייצור סדרתי או במגוון גדול של מוצרים?

רק לאחר שמבינים את הדרישות ניתן לתכנן פתרון אוטומציה מתאים.

איך מתכננים מערכת אוטומציה למפעל?

תהליך נכון מתחיל דווקא מחוץ למכונה.

1. מיפוי תהליך הייצור

מתעדים את התהליך הקיים – מחומר הגלם ועד למוצר המוגמר.

2. זיהוי צווארי בקבוק

מאתרים את התחנות שבהן מצטברים מוצרים, יש המתנה או נדרשת עבודה ידנית רבה.

3. הגדרת מטרות

האם המטרה היא להגדיל תפוקה? לצמצם כוח אדם? להפחית טעויות? לשפר Traceability? להאריך זמן עבודה רציף?

4. בחירת טכנולוגיה

רק עכשיו בוחנים אילו מכונות ומערכות נדרשות:

Fiber Laser, CO2, UV, CNC, סימון לייזר, מסועים, מערכות הזנה, Vision, PLC ועוד.

5. תכנון התקשורת בין המערכות

המערכות צריכות לדעת לדבר אחת עם השנייה.

6. תכנון בטיחות

אוטומציה תעשייתית חייבת לקחת בחשבון את בטיחות העובדים, המכונות והמערכת כולה.

7. התקנה, הדרכה ושיפור

גם לאחר שהמערכת עובדת, ניתן למדוד את הביצועים ולשפר את התהליך.

אוטומציה היא לא רק רכישת מכונה – היא תכנון של תהליך ייצור

זו אולי הנקודה החשובה ביותר.

מפעל שרוכש מכונת לייזר מהירה אך משאיר את כל שאר התהליך ידני לא בהכרח מנצל את מלוא הפוטנציאל שלה.

לעומת זאת, כאשר מסתכלים על התהליך כולו, אפשר לשאול:

איך החומר מגיע למכונה?

איך הוא ממוקם?

מי מפעיל את התהליך?

איך המוצר יוצא?

איך הוא מגיע לתחנה הבאה?

איך יודעים שהוא תקין?

איך מסמנים אותו?

איך שומרים את נתוני הייצור?

איך יודעים כמה יחידות יוצרו?

כאשר עונים על כל השאלות האלה כמערכת אחת, מתחילים לבנות באמת קו ייצור חכם.

י.א.ר. הנדסה – מתכנון מכונה לפתרון ייצור

י.א.ר. הנדסה מתמחה במגוון פתרונות לעולם הייצור והתעשייה, בהם מכונות Fiber Laser, לייזר CO2, לייזר UV, מכונות CNC, מכונות סימון בלייזר, רתכות לייזר, מכונות כיפוף ופתרונות נוספים.

היתרון בפרויקט תעשייתי הוא לא רק בבחירת המכונה עצמה.

הוא מתחיל בהבנת מה המפעל מייצר, באיזה חומר הוא עובד, מה נפח הייצור, מהו תהליך העבודה הקיים ולאן המפעל רוצה להגיע.

במקום לשאול רק:

"איזו מכונה מתאימה לי?"

אפשר לבחון את השאלה הרחבה יותר:

"איזה מערך ייצור יאפשר לי לעבוד מהר יותר, מדויק יותר ובצורה רציפה יותר?"

זה ההבדל בין רכישת מכונה לבין תכנון פתרון ייצור.

שאלות נפוצות על אוטומציה תעשייתית

מהי אוטומציה תעשייתית?

אוטומציה תעשייתית היא שילוב של מכונות, מערכות בקרה, חיישנים, מסועים, מערכות הזנה, תוכנה ורכיבים נוספים שמאפשרים לבצע חלקים מתהליך הייצור באופן אוטומטי.

האם כל מפעל צריך רובוט?

לא. רובוט הוא רק אחד מהכלים האפשריים באוטומציה. במקרים רבים ניתן להתחיל במסועים, חיישנים, מערכות הזנה, PLC, Vision או אוטומציה של מכונה קיימת.

האם אפשר לבצע אוטומציה למכונות קיימות?

במקרים מסוימים בהחלט ניתן לבחון שילוב של מערכות אוטומציה במכונות קיימות. הדבר תלוי בסוג המכונה, מערכת הבקרה, ממשקי התקשורת, מבנה הקו ודרישות הבטיחות.

מה זה MOTF?

MOTF – Marking On The Fly – היא שיטת סימון בלייזר המאפשרת לבצע סימון בזמן שהמוצר נע על גבי מסוע, ללא צורך לעצור את המסוע עבור כל סימון.

מה התפקיד של Vision באוטומציה?

מערכת Vision מאפשרת למכונה לקבל מידע ויזואלי ולבצע בדיקות כגון מיקום, נוכחות, קריאת סימון או בדיקות איכות, בהתאם למערכת וליישום.

האם אוטומציה מתאימה רק למפעלים גדולים?

לא בהכרח. ניתן לתכנן מערכות אוטומציה בגדלים וברמות מורכבות שונות. השאלה המרכזית היא מהו התהליך, מה נפח הייצור ואיפה קיים פוטנציאל לשיפור.

רוצים לבדוק איפה אפשר לבצע אוטומציה במפעל שלכם?

השלב הראשון אינו בהכרח בחירת מכונה.

השלב הראשון הוא להבין את תהליך הייצור.

איזה חומר נכנס?
איזה מוצר יוצא?
כמה יחידות מיוצרות?
כמה זמן לוקח כל שלב?
איפה העובדים מתערבים?
איפה נוצרים צווארי בקבוק?
ואילו פעולות חוזרות ניתן להפוך לאוטומטיות?

מתוך התשובות האלה ניתן להתחיל לתכנן פתרון המשלב מכונות, מערכות הזנה, סימון, חיתוך, CNC, מסועים, חיישנים, Vision ובקרה – בהתאם לצרכים האמיתיים של המפעל.
