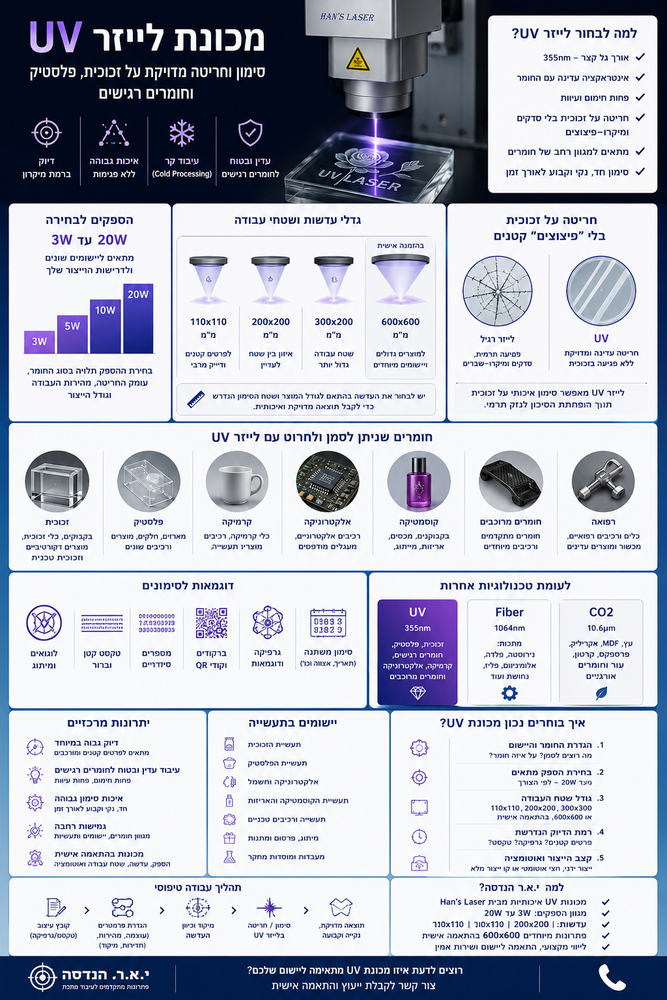

מכונת לייזר UV היא אחת הטכנולוגיות המתקדמות ביותר בעולם הסימון והחריטה בלייזר, במיוחד כאשר נדרשת רמת דיוק גבוהה ועבודה על חומרים רגישים לחום.

בניגוד לטכנולוגיות לייזר אחרות, לייזר UV פועל באורך גל קצר של כ־355 ננומטר ומאפשר אינטראקציה עדינה ומדויקת יותר עם פני החומר. זו אחת הסיבות לכך שהוא מתאים במיוחד ליישומים שבהם לייזר רגיל עלול לגרום לחימום, עיוות, חריכה או נזק למשטח.

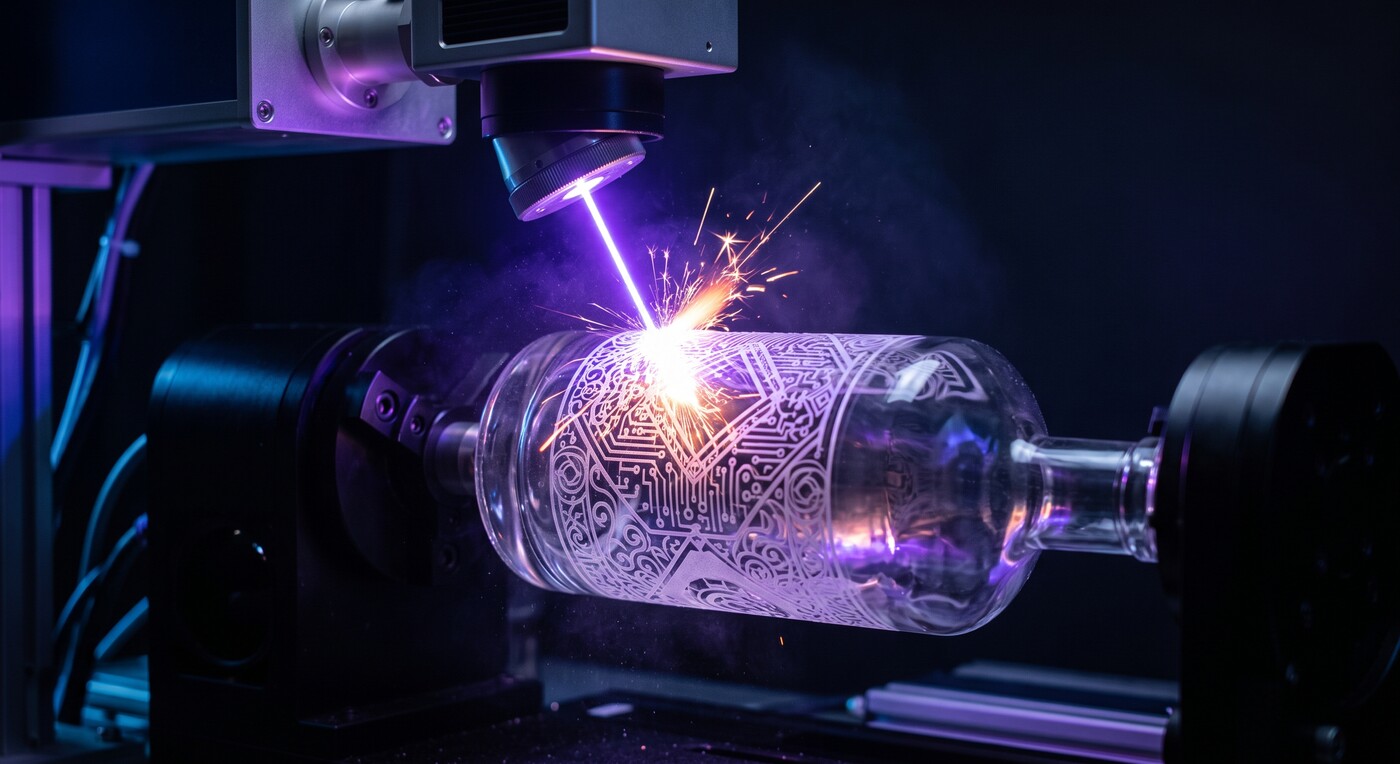

אחד היישומים המרשימים ביותר של לייזר UV הוא חריטה וסימון על זכוכית. כאשר התהליך מותאם נכון לחומר ולמוצר, ניתן לקבל סימון חד, מדויק ואיכותי תוך הפחתת הסיכון לסדקים ולמיקרו־שברים הנפוצים יותר בתהליכים תרמיים.

אבל זכוכית היא רק חלק מהסיפור.

מכונת UV יכולה לשמש גם לסימון וחריטה של מגוון רחב של פלסטיקים, חומרים מרוכבים, קרמיקה, רכיבים אלקטרוניים, מוצרי צריכה, אריזות, מוצרים ממותגים ועוד.

במאמר הזה נסביר מהו לייזר UV, איך הוא עובד, למה הוא מתאים לזכוכית, אילו חומרים ניתן לסמן איתו, איך בוחרים הספק ועדשה ומה ההבדל בין UV לבין Fiber ו־CO2.

מה זה לייזר UV?

UV הוא קיצור של Ultraviolet – אולטרה סגול.

במערכות סימון וחריטה תעשייתיות נפוץ להשתמש באורך גל של 355nm.

אורך גל זה קצר משמעותית מאורך הגל של לייזר Fiber סטנדרטי, שפועל בדרך כלל סביב 1064nm.

ההבדל באורך הגל משפיע על האופן שבו אנרגיית הלייזר מתקשרת עם החומר.

במקום להסתמך בעיקר על חימום משמעותי של החומר, לייזר UV מאפשר תהליך עדין וממוקד יותר, המכונה לעיתים Cold Processing – עיבוד קר.

המונח "עיבוד קר" אינו אומר שאין חום כלל, אלא שהאינטראקציה התרמית עם החומר יכולה להיות נמוכה משמעותית בהשוואה לתהליכים המבוססים יותר על חימום.

התוצאה היא אפשרות לבצע סימון וחריטה מדויקים מאוד על חומרים שבהם חום הוא גורם בעייתי.

למה לייזר UV כל כך טוב לחריטה על זכוכית?

זכוכית היא חומר שיכול להיות מאתגר לעיבוד בלייזר.

כאשר מפעילים אנרגיה תרמית גבוהה מדי באזור קטן, עלולים להיווצר:

• סדקים

• שברים

• מיקרו־סדקים

• פיצוצים קטנים במשטח

• שינוי לא רצוי במראה הזכוכית

• אזור פגוע תרמית

וזה בדיוק המקום שבו לייזר UV מציע יתרון משמעותי.

היכולת למקד את האנרגיה בצורה מדויקת ובאינטראקציה עדינה יותר עם החומר מאפשרת לבצע סימון וחריטה איכותיים על זכוכית תוך הפחתת הסיכון לנזק תרמי.

לכן חריטה על זכוכית בלייזר UV מתאימה במיוחד כאשר לא מספיק שהסימון "יהיה שם" – אלא חשוב שהוא ייראה מקצועי, חד ונקי.

חריטה על זכוכית בלי "פיצוצים" קטנים – מה זה אומר בפועל?

כאשר מדברים על חריטה על זכוכית, אחד האתגרים המרכזיים הוא לשלוט בכמות האנרגיה המועברת לחומר.

יותר מדי אנרגיה באזור קטן יכולה ליצור עומס תרמי מקומי.

במקום לקבל סימון נקי, מתקבלת פגיעה לא רצויה במבנה הזכוכית.

לייזר UV מאפשר לעבוד בצורה עדינה ומבוקרת יותר, ולכן הוא מתאים במיוחד ליישומים שבהם רוצים לשמור על איכות המשטח.

זו הסיבה שהוא משמש ליישומים כגון:

• לוגואים על מוצרי זכוכית

• כיתוב על בקבוקים

• סימון כלי זכוכית

• סימון מוצרי קוסמטיקה

• זכוכית דקורטיבית

• רכיבי זכוכית

• מוצרים יוקרתיים

• סימון פרטים קטנים

• עיצובים גרפיים עדינים

חשוב כמובן להתאים את פרמטרי העבודה לסוג הזכוכית, לעובי שלה, לצורה ולתוצאה הרצויה. לא כל סוג זכוכית מתנהג בדיוק באותה צורה.

לייזר UV הוא לא רק לזכוכית

אחד היתרונות הגדולים של מכונת UV הוא הרב־גוניות שלה.

בעוד שטכנולוגיות לייזר מסוימות מתמחות בקבוצות חומרים ספציפיות, UV מתאים למגוון רחב של חומרים, ובמיוחד לחומרים שבהם נדרשת אינטראקציה עדינה.

בין היישומים האפשריים:

פלסטיק

UV מתאים במיוחד לסימון מגוון סוגי פלסטיק, כולל חומרים שבהם חימום יתר עלול לגרום לעיוות, המסה או שינוי צבע לא רצוי.

זכוכית

אחד היישומים המרכזיים של הטכנולוגיה, בזכות היכולת לבצע סימון וחריטה מדויקים תוך הפחתת ההשפעה התרמית.

קרמיקה

ניתן להשתמש ב־UV לסימון מוצרים ורכיבים קרמיים בהתאם למאפייני החומר.

חומרים מרוכבים

חומרים מורכבים יכולים להיות רגישים לחום ולדרוש תהליך סימון מבוקר.

רכיבים אלקטרוניים

בתעשיית האלקטרוניקה נדרש לעיתים סימון קטן ומדויק מאוד, מבלי לפגוע ברכיב עצמו.

מוצרים ומארזים

UV יכול להתאים לסימון לוגואים, מספרים סידוריים, ברקודים, QR, טקסט וגרפיקה על מגוון מוצרים.

סימון לייזר UV לעומת חריטת לייזר UV – מה ההבדל?

המונחים סימון בלייזר ו־חריטה בלייזר משמשים לעיתים בערבוב, אבל מבחינה מעשית יש הבדל.

סימון בלייזר

המטרה היא ליצור שינוי מבוקר במראה פני השטח.

לדוגמה:

• לוגו

• טקסט

• מספר סידורי

• ברקוד

• QR

• סימון מוצר

חריטה בלייזר

כאן המטרה יכולה להיות להסיר חומר או ליצור שינוי עמוק יותר במשטח.

עומק החריטה תלוי בחומר, בפרמטרי העבודה ובמפרט המכונה.

לכן כאשר מחפשים מכונת חריטה UV, חשוב להגדיר מראש האם מדובר בסימון שטחי, חריטה, שינוי צבע, טקסטורה או יישום אחר.

מה אפשר לסמן באמצעות לייזר UV?

אחד היתרונות של מערכת UV הוא היכולת לבצע מגוון סוגי סימון.

לדוגמה:

לוגואים ומיתוג

סימון לוגו על מוצרי זכוכית, פלסטיק, קרמיקה ומוצרים נוספים.

טקסט קטן

כאשר נדרשת קריאות גבוהה גם עבור טקסט קטן.

מספרים סידוריים

לסימון חלקים ומוצרים בתהליכי ייצור.

ברקודים ו־QR

למעקב אחר מוצרים, אצוות ורכיבים.

גרפיקה מורכבת

המערכת יכולה לעבוד עם קבצים גרפיים ולהעביר אותם אל פני המוצר בצורה מדויקת.

סימון משתנה

ביישומים תעשייתיים ניתן לשלב סימון משתנה כגון מספר סידורי, תאריך, אצווה או מידע המגיע ממסד נתונים.

מה ההבדל בין לייזר UV לבין Fiber Laser?

זו אחת השאלות החשובות ביותר כאשר בוחרים מכונת סימון בלייזר.

Fiber Laser

Fiber Laser סטנדרטי מתאים במיוחד לסימון וחריטה של מתכות.

לדוגמה:

• נירוסטה

• פלדה

• אלומיניום

• פליז

• נחושת

• מתכות נוספות

הוא מהיר, מדויק ומתאים מאוד לתעשיית המתכת.

אבל כאשר עוברים לחומרים רגישים יותר, ההתנהגות יכולה להיות שונה.

UV Laser

לייזר UV פועל באורך גל של 355nm ומאפשר אינטראקציה עדינה יותר עם מגוון חומרים.

לכן הוא מתאים במיוחד ל:

• זכוכית

• פלסטיק

• חומרים רגישים לחום

• רכיבים אלקטרוניים

• קרמיקה

• חומרים מרוכבים

• יישומים הדורשים פרטים קטנים במיוחד

לכן לא נכון לשאול:

"איזה לייזר יותר טוב – Fiber או UV?"

השאלה הנכונה היא:

"איזה לייזר מתאים לחומר וליישום שלי?"

ומה ההבדל בין UV ל־CO2?

גם CO2 הוא לייזר מצוין לחומרים שאינם מתכת, אבל הוא פועל בצורה שונה.

CO2 מתאים מאוד לחומרים כגון:

• עץ

• MDF

• אקריליק ופרספקס

• קרטון

• עור

• חומרים אורגניים נוספים

UV, לעומת זאת, נותן יתרון משמעותי כאשר מדובר בסימון עדין ומדויק של חומרים רגישים ובמיוחד זכוכית, פלסטיק ורכיבים שבהם רוצים למזער את ההשפעה התרמית.

לכן אפשר לחשוב על שלוש הטכנולוגיות בצורה פשוטה:

כמובן שקיימת חפיפה בין הטכנולוגיות, ולכן הבחירה הסופית צריכה להתבסס על החומר והתוצאה הרצויה.

איך בוחרים הספק למכונת UV?

מערכות UV מגיעות בהספקים שונים, ואין משמעות לכך שהמספר הגבוה ביותר הוא בהכרח הבחירה הנכונה.

בי.א.ר. הנדסה ניתן להתאים מערכות UV בטווח של 3W ועד 20W, בהתאם ליישום ולדרישות הלקוח.

הבחירה בהספק תלויה בין היתר ב:

• סוג החומר

• מהירות העבודה הנדרשת

• עומק הסימון

• סוג הגרפיקה

• גודל אזור הסימון

• כמות הייצור

• רמת הדיוק

• זמן המחזור הנדרש

ביישומים עדינים במיוחד, המטרה אינה "כמה שיותר כוח", אלא כמה כוח צריך כדי לקבל את התוצאה הרצויה בצורה היציבה והאיכותית ביותר.

עדשת לייזר UV – למה גודל שטח העבודה חשוב?

אחד הפרמטרים החשובים במכונת סימון UV הוא גודל שטח העבודה.

העדשה קובעת במידה רבה את אזור הסימון ואת מאפייני המיקוד.

במערכות שלנו ניתן לבחור בין מספר תצורות, בהתאם לצורכי העבודה:

עדשה 110×110 מ"מ

מתאימה כאשר נדרש שטח סימון קטן ורמת פירוט גבוהה.

עדשה 200×200 מ"מ

נותנת איזון בין שטח עבודה לבין דיוק ומתאימה למגוון רחב של יישומים.

עדשה 300×300 מ"מ

מתאימה למוצרים גדולים יותר או כאשר נדרש שטח סימון רחב.

ומה אם 300×300 מ"מ עדיין לא מספיק?

ביישומים מיוחדים ניתן לתכנן מערכת UV בהתאמה אישית עם עדשה ושטח עבודה גדולים יותר.

בי.א.ר. הנדסה ניתן להזמין מערכת מיוחדת עם שטח עבודה של 600×600 מ"מ, בהתאם לדרישות היישום.

זה משמעותי במיוחד כאשר המוצר גדול מכדי להיכנס לשטח סימון סטנדרטי, או כאשר רוצים לסמן חלק גדול ללא צורך בהזזות חוזרות של המוצר.

במקום להתאים את המוצר למכונה, ניתן לתכנן את המערכת סביב המוצר.

דיוק של לייזר UV – למה זה כל כך חשוב?

אחד היתרונות הבולטים של UV הוא היכולת לעבוד עם פרטים קטנים ועדינים.

כאשר מסמנים:

• טקסט קטן

• לוגו מורכב

• קוד QR

• מספר סידורי

• גרפיקה עדינה

• דוגמאות צפופות

כל סטייה קטנה יכולה להיות משמעותית.

לכן לא מספיק להסתכל על עוצמת הלייזר.

צריך לבחון את כל המערכת:

מקור הלייזר + אופטיקה + עדשה + מערכת Galvo + תוכנה + מיקוד + יציבות המכונה.

רק השילוב בין כל הרכיבים מאפשר להגיע לתוצאה עקבית.

למי מתאימה מכונת לייזר UV?

מכונת UV יכולה להתאים למגוון רחב של עסקים ותעשיות.

תעשיית הזכוכית

לסימון וחריטה של:

• בקבוקים

• כלי זכוכית

• מוצרי זכוכית

• זכוכית דקורטיבית

• מוצרים ממותגים

תעשיית הפלסטיק

לסימון חלקים, מארזים ורכיבים.

אלקטרוניקה

לסימון רכיבים ומוצרים שבהם נדרשת רמת דיוק גבוהה.

תעשיית הקוסמטיקה

למיתוג וסימון מוצרים ואריזות.

רפואה

לסימון רכיבים ומוצרים בהתאם לדרישות היישום והחומר.

תעשייה וייצור

למספרים סידוריים, ברקודים, QR ומידע משתנה.

מיתוג ומוצרי פרסום

ליצירת סימון איכותי על מוצרים מיוחדים וחומרים שאינם מתאימים בצורה אידיאלית לטכנולוגיות לייזר אחרות.

האם UV מתאים גם לייצור סדרתי?

בהחלט.

לייזר UV אינו מיועד רק לעבודות מיוחדות או חד־פעמיות.

ניתן לשלב מערכות UV גם בתהליכי ייצור שבהם נדרש לסמן מאות או אלפי מוצרים.

במקרה כזה חשוב לבחון:

• זמן מחזור

• גודל המוצר

• שיטת הקיבוע

• מיקום החלק

• אוטומציה

• טעינה ופריקה

• סימון משתנה

• חיבור למסד נתונים

• שילוב עם פס ייצור

כאשר מדובר בייצור סדרתי, גם שינוי קטן בזמן הסימון יכול להפוך למשמעותי מאוד לאורך יום עבודה שלם.

UV Laser לייצור בהתאמה אישית

אחד היתרונות הגדולים של מערכת UV הוא האפשרות לבנות אותה סביב היישום.

לדוגמה, אם הלקוח צריך:

20W + שטח 600×600 מ"מ + מערכת קיבוע ייעודית + סימון סדרתי + אוטומציה

אין סיבה להסתפק במכונה סטנדרטית שלא נבנתה לצורך הזה.

ניתן לתכנן מערכת Custom Made בהתאם למוצר, לשטח העבודה, לכמות הייצור ולתהליך הנדרש.

זו נקודה חשובה במיוחד עבור מפעלים שבהם המכונה היא חלק מתהליך ייצור שלם ולא רק "מכונת חריטה".

לייזר UV או Fiber – איך יודעים מה מתאים?

אפשר להשתמש בכלל אצבע פשוט:

אם רוב העבודה שלכם היא מתכת:

Fiber Laser יהיה בדרך כלל המקום הראשון לבדוק.

אם רוב העבודה היא עץ, MDF, אקריליק וחומרים אורגניים:

CO2 יכול להיות הבחירה המתאימה יותר.

אם אתם צריכים סימון עדין על זכוכית, פלסטיק או חומרים רגישים:

UV Laser הוא טכנולוגיה שכדאי לבחון ברצינות.

ובמקרה שבו העסק עובד עם מגוון רחב של חומרים, ייתכן שהפתרון הנכון הוא שילוב של מספר טכנולוגיות.

למה לבחור UV כשאיכות הסימון היא הדבר החשוב ביותר?

יש עבודות שבהן סימון "סביר" פשוט לא מספיק.

כאשר מדובר במוצר יוקרתי, רכיב קטן, זכוכית, אריזה ממותגת או חלק אלקטרוני, הלקוח מצפה לתוצאה מדויקת ונקייה.

ביישומים כאלה היתרון של UV אינו רק בכך שהוא "מסמן על יותר חומרים".

היתרון הוא היכולת לעבוד בצורה מדויקת, עדינה ומבוקרת, במיוחד כאשר רוצים להפחית את ההשפעה התרמית על החומר.

וזו בדיוק הסיבה שלייזר UV הפך לטכנולוגיה חשובה כל כך בעולם הסימון והחריטה המתקדמים.

סיכום: לייזר UV הוא הרבה מעבר ל"מכונת חריטה"

מכונת לייזר UV היא מערכת מתקדמת לסימון וחריטה מדויקת על מגוון רחב של חומרים.

היא מתאימה במיוחד כאשר נדרשים:

• דיוק גבוה

• פרטים קטנים

• איכות סימון גבוהה

• עבודה על זכוכית

• עבודה על פלסטיק

• הפחתת השפעה תרמית

• סימון מוצרים עדינים

• סימון תעשייתי

• ייצור סדרתי

אחד היתרונות הבולטים שלה הוא היכולת לבצע חריטה וסימון על זכוכית תוך הפחתת הסיכון לסדקים ולמיקרו־שברים, ולכן היא מתאימה ליישומים שבהם איכות המוצר חשובה לא פחות מהמהירות.

בי.א.ר. הנדסה אנו מספקים מערכות UV בהספקים של 3W ועד 20W, עם מגוון אפשרויות לעדשות ושטחי עבודה של 110×110, 200×200 ו־300×300 מ"מ, וכן אפשרות לתכנון מערכת מיוחדת עם שטח עבודה 600×600 מ"מ בהזמנה אישית.

הבחירה הנכונה אינה מתחילה בשאלה "איזה לייזר הכי חזק?"

היא מתחילה בשאלה:

מה אתם רוצים לסמן, על איזה חומר, באיזה גודל, באיזו איכות ובאיזה קצב?

מתוך התשובות האלה ניתן לבחור את מקור הלייזר, ההספק, העדשה והתצורה המתאימים באמת לייצור שלכם.

צריכים לייזר UV לזכוכית, פלסטיק או יישום תעשייתי מיוחד?

שלחו לנו דוגמה של המוצר או החומר שאתם רוצים לסמן, הגדירו את שטח העבודה והיקף הייצור, ונוכל לבחון עבורכם איזו מערכת UV מתאימה ליישום – כולל אפשרות למערכת בהתאמה אישית.
