כאשר מפעל רוצה לייעל את תהליך חיתוך המתכת שלו, אחת הטכנולוגיות המרכזיות שכדאי להכיר היא מכונת חיתוך לייזר Fiber Laser.

מכונות פייבר לייזר מאפשרות לחתוך מגוון רחב של מתכות בדיוק גבוה, במהירות ובחזרתיות, והן משמשות כיום מפעלים, יצרני מוצרי מתכת, קבלני משנה ובתי מלאכה – החל מעבודות סדרתיות ועד לייצור בכמויות גדולות.

אבל איך בעצם מכונת חיתוך לייזר למתכת עובדת?

ומה ההבדל בין חיתוך:

• פלדה

• נירוסטה

• אלומיניום

האם אותה מכונה יכולה לחתוך את כולן?

והאם צריך לשנות את הגז, הפוקוס והפרמטרים?

התשובה היא כן – וההבדלים חשובים במיוחד כאשר בוחרים מכונת לייזר למפעל.

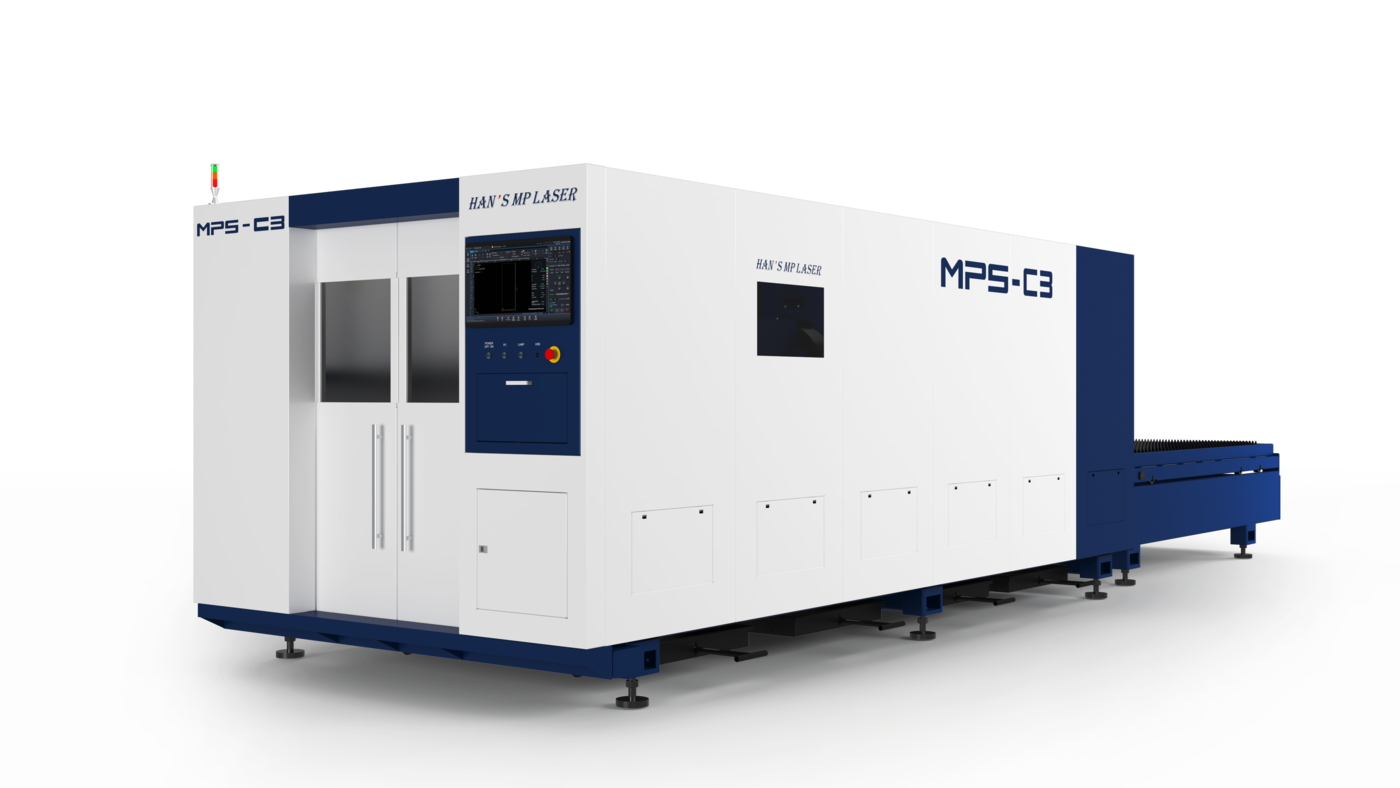

מהי מכונת חיתוך לייזר למתכת?

מכונת חיתוך לייזר למתכת היא מערכת תעשייתית שמשתמשת בקרן לייזר בעלת צפיפות אנרגיה גבוהה כדי לחמם ולהתיך את החומר באזור החיתוך.

במכונות Fiber Laser, קרן הלייזר מועברת באמצעות סיב אופטי אל ראש החיתוך, שם היא ממוקדת לנקודה קטנה מאוד על פני המתכת.

במקביל, מוזרם גז עזר דרך הדיזה.

השילוב בין:

לייזר + מיקוד + תנועת ראש מדויקת + גז עזר + פרמטרי חיתוך

מאפשר לבצע חיתוך של מתכות בצורות מורכבות ובדיוק גבוה.

איך עובד חיתוך לייזר בפועל?

אפשר לפשט את התהליך לכמה שלבים.

1. יצירת קרן הלייזר

מקור הלייזר מייצר את קרן הלייזר.

במכונת Fiber Laser הקרן עוברת דרך מערכת אופטית וסיב אופטי אל ראש החיתוך.

2. מיקוד הקרן

בתוך ראש החיתוך נמצאת מערכת אופטית שממקדת את הקרן לנקודה קטנה.

ריכוז האנרגיה בנקודה זו מאפשר לחמם את המתכת לטמפרטורה גבוהה מאוד.

3. התכת החומר

האנרגיה גורמת לחומר באזור החיתוך להתחמם ולהתיך.

4. הוצאת החומר

גז העזר המוזרם דרך הדיזה מסייע לפנות את החומר המותך מאזור החיתוך.

5. תנועת הראש

ראש החיתוך נע לפי המסלול שתוכנן בתוכנת ה-CNC.

כך ניתן ליצור:

• קווים ישרים

• חורים

• חריצים

• צורות מורכבות

• חלקים מדויקים

• חיתוכים סדרתיים

והכול מתוך קובץ דיגיטלי.

למה דווקא Fiber Laser?

קיימות מספר טכנולוגיות לחיתוך מתכת, אבל Fiber Laser הפכה לטכנולוגיה מרכזית בתחום חיתוך הפחים והמתכות.

אחד היתרונות הוא יעילות גבוהה של מערכת הלייזר והיכולת להעביר את הקרן באמצעות סיב אופטי ישירות לראש החיתוך.

בנוסף, מערכות Fiber Laser מאפשרות עבודה עם מגוון רחב של מתכות, ובמערכות בעלות הספק מתאים ניתן להגיע גם לעוביים משמעותיים.

במכונות של י.א.ר. הנדסה, למשל, קיימים מקורות Fiber Laser של Han's Laser בהספקים החל מ־3KW ועד הספקים גבוהים משמעותית, בהתאם לתצורת המכונה וליישום.

מה תפקיד ראש החיתוך?

ראש החיתוך הוא אחד הרכיבים הקריטיים במכונה.

הוא אחראי בין היתר על:

• מיקוד הקרן

• שמירת גובה העבודה

• הזרמת גז החיתוך

• הגנה על האופטיקה

• התאמת הפוקוס לחומר ולעובי

• חישה של המרחק מהחומר

במערכות מתקדמות קיימת גם מערכת Auto Focus, המאפשרת לשנות את מיקום הפוקוס באופן אוטומטי בהתאם לפרמטרי החיתוך.

לכן כאשר משווים בין מכונות לייזר, לא מספיק לבדוק רק כמה KW יש למקור.

גם ראש החיתוך והאופטיקה הם חלק משמעותי מהמערכת.

מה תפקיד גז החיתוך?

גז העזר הוא חלק בלתי נפרד מתהליך חיתוך הלייזר.

הוא מוזרם דרך הדיזה ומסייע בפינוי החומר המותך מאזור החיתוך.

בין הגזים הנפוצים:

• חמצן

• חנקן

• אוויר דחוס

הבחירה תלויה בסוג המתכת, העובי, איכות הקצה הרצויה ופרמטרי החיתוך.

והבחירה הזו יכולה להשפיע באופן משמעותי על התוצאה.

חיתוך פלדה עם Fiber Laser

פלדה היא אחד החומרים הנפוצים ביותר לעיבוד באמצעות מכונות Fiber Laser.

בחיתוך פלדה, ניתן להשתמש במגוון תצורות ופרמטרים בהתאם לעובי ולדרישות.

אחד השיקולים המרכזיים הוא סוג גז העזר.

בחלק מהיישומים משתמשים בחמצן כדי לסייע בתהליך החיתוך.

החמצן מגיב עם המתכת באזור החיתוך ומסייע לתהליך החיתוך.

מצד שני, שימוש בחנקן או בגז אחר יכול להתאים ליישומים שבהם רוצים לשמור על מראה קצה מסוים או לצמצם חמצון.

לכן אין "פרמטר אחד לחיתוך פלדה".

יש להתאים את התהליך ל:

עובי + סוג החומר + הספק + גז + פוקוס + מהירות.

חיתוך נירוסטה בלייזר

נירוסטה היא חומר נפוץ מאוד בתעשייה, בייצור מוצרים, במטבחים תעשייתיים, בציוד רפואי, במארזים ובמגוון יישומים נוספים.

אחד ההבדלים המרכזיים בחיתוך נירוסטה לעומת פלדה הוא הדרישה למראה נקי יותר ולשמירה על פני השטח.

לכן במקרים רבים משתמשים בחנקן כגז עזר.

המטרה היא לבצע חיתוך תוך צמצום החמצון באזור הקצה.

התוצאה יכולה להיות קצה נקי ובהיר יותר, בהתאם לפרמטרים וליישום.

למה חנקן מתאים לנירוסטה?

כאשר משתמשים בחמצן, מתרחש תהליך חמצון באזור החיתוך.

בנירוסטה, הדבר עלול להשפיע על מראה הקצה.

בחיתוך עם חנקן, הגז מסייע בפינוי החומר המותך ללא אותה רמת חמצון.

לכן עבור יצרנים שבהם איכות הגימור היא חלק מהמוצר, בחירת הגז חשובה במיוחד.

חיתוך אלומיניום בלייזר

אלומיניום הוא חומר מעניין יותר מבחינת תהליך החיתוך.

הוא קל יחסית, בעל מוליכות תרמית גבוהה ומחזיר חלק מקרינת הלייזר.

לכן חיתוך אלומיניום דורש התאמה של פרמטרי העבודה.

במערכת מתאימה ניתן בהחלט לבצע חיתוך אלומיניום באמצעות Fiber Laser.

הפרמטרים עשויים להשתנות בהתאם ל:

• סגסוגת

• עובי

• הספק הלייזר

• סוג הגז

• לחץ הגז

• מהירות החיתוך

• מיקום הפוקוס

אז מה ההבדל בין פלדה, נירוסטה ואלומיניום?

אפשר לסכם את ההבדלים באופן הבא:

כלומר:

אותה מכונת Fiber Laser יכולה לחתוך מספר סוגי מתכות, אבל לא בהכרח באותם פרמטרים.

האם צריך מכונה אחרת לכל סוג מתכת?

לא.

אחד היתרונות המרכזיים של מכונת Fiber Laser הוא היכולת לעבוד עם מגוון מתכות באמצעות אותה מערכת.

אבל המכונה צריכה להיות מתוכננת ומתאימה ליישום.

לדוגמה, מכונה המיועדת בעיקר לחיתוך פחים דקים אינה בהכרח המכונה המתאימה למפעל שצריך לחתוך פלדה בעובי גדול.

לכן לפני רכישת המכונה חשוב להגדיר:

אילו חומרים אתם חותכים?

פלדה? נירוסטה? אלומיניום? נחושת? פליז?

אילו עוביים?

3 מ"מ? 10 מ"מ? 20 מ"מ? 50 מ"מ?

כמה אתם חותכים?

עשרות חלקים ביום או אלפי חלקים בחודש?

מה גודל הפלטות?

1500×3000?

2000×4000?

2500×6000?

האם יש צורך באוטומציה?

טעינה ופריקה, החלפת משטחים, חיתוך צינורות וכו'.

כמה KW צריך לחיתוך מתכת?

זו אחת השאלות הראשונות שאנחנו מקבלים.

והתשובה היא:

זה תלוי.

הספק גבוה יותר מאפשר בדרך כלל להתמודד עם חומרים ועוביים מאתגרים יותר ולשפר את קצב החיתוך בתנאים המתאימים.

אבל לא נכון לבחור מכונה רק לפי ההספק.

במכונות Fiber Laser ניתן למצוא למשל:

3KW

מתאים למגוון עבודות חיתוך, במיוחד כאשר עיקר העבודה הוא בפחים דקים ובינוניים.

6KW

מתאים למפעלים שצריכים טווח רחב יותר של עוביים ותפוקה גבוהה יותר.

12KW

מתאים ליישומים תעשייתיים תובעניים יותר ולעבודה משמעותית עם עוביים גדולים יותר.

24KW

מיועד ליישומים שבהם נדרש הספק גבוה מאוד, במיוחד בעבודה עם חומרים ועוביים משמעותיים ובדרישה לתפוקה גבוהה.

אבל חשוב:

העובי המקסימלי אינו מספר קבוע.

הוא תלוי גם בסוג החומר, איכות החיתוך הרצויה, הגז, מהירות העבודה, ראש החיתוך והפרמטרים של המכונה.

האם 24KW תמיד עדיף על 6KW?

לא.

וזו טעות נפוצה מאוד.

אם מפעל חותך בעיקר:

נירוסטה 1–3 מ"מ

אין בהכרח הצדקה כלכלית לרכוש מכונת 24KW.

מצד שני, אם מדובר במפעל שעובד עם:

פלדה עבה, כמויות גדולות ודרישה לתפוקה גבוהה,

הספק גבוה יכול להיות בעל משמעות גדולה.

המכונה הנכונה היא לא המכונה עם המספר הגדול ביותר.

המכונה הנכונה היא המכונה שמתאימה לעבודה שלכם.

איכות הקצה – למה היא חשובה?

אחד היתרונות הגדולים של חיתוך לייזר הוא האפשרות לקבל קצה מדויק ונקי.

אבל איכות הקצה מושפעת ממספר רב של פרמטרים:

• מהירות

• הספק

• פוקוס

• גז

• לחץ גז

• דיזה

• גובה ראש

• עובי

• סוג החומר

כאשר אחד מהם אינו מכוון נכון, יכולים להופיע:

• גרדים

• קצה מחוספס

• חריצים

• חוסר חדירה

• שינוי בגוון הקצה

• עיוותים

לכן מכונת לייזר טובה היא לא רק חומרה.

היכולת לכוון את התהליך בצורה נכונה חשובה לא פחות.

מה קורה אם פרמטרי החיתוך לא נכונים?

נניח שהמכונה תקינה לחלוטין, אבל מהירות החיתוך אינה מתאימה.

ייתכן שנקבל חיתוך באיכות ירודה.

אם הפוקוס אינו נכון – התוצאה תיפגע.

אם לחץ הגז אינו מתאים – החומר המותך לא יתפנה בצורה אופטימלית.

אם הדיזה פגומה – זרימת הגז יכולה להשתנות.

לכן בעיות חיתוך אינן תמיד סימן שהמכונה "לא טובה".

לעיתים מדובר פשוט בפרמטרי חיתוך שאינם מותאמים ליישום.

חיתוך לייזר לעומת פלזמה – מתי לבחור מה?

למפעלים רבים קיימת התלבטות בין:

Fiber Laser

לבין:

Plasma.

באופן כללי, לייזר מתאים במיוחד כאשר נדרשים:

• דיוק גבוה

• קווים מורכבים

• חורים קטנים

• איכות קצה גבוהה

• חזרתיות

• חיתוך מהיר של פחים בטווחי העובי המתאימים

פלזמה יכולה להיות מעניינת במיוחד בעבודות עם חומרים עבים מאוד וביישומים שבהם רמת הגימור פחות קריטית.

אין טכנולוגיה אחת שמתאימה לכל מפעל.

לכן ההחלטה צריכה להתבסס על העובי, סוג העבודה, כמות הייצור והעלות לחלק.

מה לגבי Waterjet?

גם חיתוך Waterjet הוא פתרון חשוב בתעשייה.

היתרון הגדול שלו הוא היכולת לחתוך מגוון רחב של חומרים ללא אזור מושפע חום משמעותי כמו בתהליכי חיתוך תרמיים.

אבל הוא עובד בצורה שונה לחלוטין מלייזר.

לכן אם המפעל שלכם צריך:

מהירות + דיוק + חיתוך סדרתי של פחים

Fiber Laser עשוי להיות פתרון יעיל יותר במקרים רבים.

לעומת זאת, ביישומים שבהם יש חומרים או עוביים שאינם מתאימים ללייזר, Waterjet עשוי להיות הבחירה הנכונה.

מה צריך לבדוק לפני רכישת מכונת חיתוך לייזר למתכת?

אם אתם בוחנים רכישת מכונה למפעל, אל תתחילו מהמחיר.

התחילו מהעבודה.

1. אילו מתכות?

פלדה, נירוסטה, אלומיניום, נחושת, פליז וכו'.

2. אילו עוביים?

זה אחד הפרמטרים החשובים ביותר בבחירת ההספק.

3. כמה חומר אתם חותכים?

נפח ייצור גבוה יכול להצדיק מערכת אוטומטית יותר.

4. איזה גודל פלטה?

הגודל הנפוץ ביותר במפעלים רבים הוא 3000×1500 מ"מ, אבל קיימים גם גדלים גדולים יותר.

5. האם נדרשת החלפת משטחים?

במפעל שעובד ברציפות, מערכת החלפת משטחים אוטומטית יכולה לקצר זמני המתנה ולשפר את ניצולת המכונה.

6. האם יש צורך בחיתוך צינורות ופרופילים?

אם כן, כדאי לשקול מראש מערכת משולבת או מכונת Tube Laser ייעודית.

7. איזה ראש חיתוך?

חשוב במיוחד כאשר בוחרים הספקים גבוהים.

8. איזה מקור לייזר?

המקור הוא אחד הרכיבים המרכזיים במכונה ויש לו השפעה על הביצועים והאמינות.

מכונת לייזר למפעל היא לא רק מכונת חיתוך

כאשר מפעל רוכש מכונת Fiber Laser, הוא למעשה רוכש מערכת ייצור.

לכן צריך לחשוב על כל המעטפת:

מקור לייזר → ראש חיתוך → CNC → מערכת הנעה → קירור → גז → תוכנת Nesting → טעינה → חיתוך → פריקה.

ככל שהייצור גדול יותר, כל שלב בתהליך הופך משמעותי.

לדוגמה, אם המכונה חותכת מהר מאוד אבל העובד ממתין בכל פעם לטעינה ופריקה ידנית – חלק מהיתרון של המכונה הולך לאיבוד.

לכן במפעלים שעובדים בכמויות גדולות, כדאי לבחון גם אוטומציה של הטעינה והפריקה.

למה דווקא Han's Laser?

כאשר מדובר במפעל שמחפש מכונת Fiber Laser, אחד השיקולים הוא גם מי עומד מאחורי המערכת.

Han's Laser היא יצרנית לייזר בינלאומית ותיקה, המפתחת מגוון מערכות לייזר ופתרונות לתעשייה.

המערכות של Han's Laser כוללות פתרונות לחיתוך פחים, חיתוך צינורות ופרופילים, ריתוך, סימון ועוד.

עבור מפעל, המשמעות היא האפשרות לבנות את פתרון הלייזר סביב תהליך הייצור, ולא רק סביב מכונה בודדת.

י.א.ר. הנדסה מייבאת ומשווקת בישראל מכונות Fiber Laser של Han's Laser, עם אפשרות להתאים את תצורת המכונה לצורכי הייצור.

אז איזו מכונת חיתוך לייזר מתאימה לכם?

אין תשובה אחת.

אם אתם חותכים בעיקר פחים דקים – ייתכן שמכונה בהספק בינוני תספיק.

אם אתם עובדים עם עוביים גדולים – ייתכן שתצטרכו הספק גבוה משמעותית.

אם אתם עובדים בכמויות – ייתכן שהאוטומציה תהיה חשובה יותר מהבדל קטן בהספק.

אם אתם חותכים בעיקר נירוסטה – איכות הקצה והגז עשויים להיות שיקול מרכזי.

אם אתם עובדים עם אלומיניום – חשוב להתאים את המערכת והפרמטרים לחומר.

ואם אתם חותכים מספר סוגי מתכות – צריך לבחור מערכת שתיתן לכם את טווח העבודה הנדרש.

סיכום: איך לבחור מכונת Fiber Laser לחיתוך מתכת?

מכונת חיתוך לייזר למתכת היא מערכת המשלבת מקור לייזר, אופטיקה, ראש חיתוך, גז, מערכת CNC ומערכת הנעה כדי להפוך קובץ דיגיטלי לחלק מתכת מדויק.

Fiber Laser מאפשרת לחתוך מגוון רחב של מתכות, כולל:

פלדה, נירוסטה, אלומיניום ועוד.

אבל כל חומר דורש התאמה של פרמטרי החיתוך.

פלדה, נירוסטה ואלומיניום אינם מתנהגים בדיוק באותה צורה במהלך החיתוך, ולכן יש משמעות להספק, לגז, לפוקוס, לדיזה, למהירות ולתצורת המכונה.

והדבר החשוב ביותר:

אל תבחרו מכונת לייזר לפי ה־KW בלבד.

בחרו אותה לפי:

החומר → העובי → כמות הייצור → גודל הפלטה → איכות החיתוך → מהירות → אוטומציה → עלות לחלק.

זו הדרך לבחור מכונת Fiber Laser שבאמת מתאימה למפעל – ולא רק מכונה שנראית טובה על הנייר.

רוצים לבדוק איזו מכונת Fiber Laser מתאימה לייצור שלכם?

י.א.ר. הנדסה מייבאת ומשווקת מכונות חיתוך Fiber Laser של Han's Laser בישראל, בהספקים שונים ובהתאמות למפעלים ולבתי עסק בתחום עיבוד המתכת.

אם אתם יודעים איזה חומר אתם חותכים, באילו עוביים וכמה חומר אתם מעבדים בחודש – ניתן להתאים את ההספק, גודל שולחן העבודה, ראש החיתוך ורמת האוטומציה לצרכים שלכם.
