בשנים האחרונות, טכנולוגיית Fiber Laser – פייבר לייזר הפכה לאחד הפתרונות המרכזיים לחיתוך מתכות. מכונות פייבר לייזר מאפשרות לחתוך פלדה, נירוסטה, אלומיניום, נחושת ומתכות נוספות בדיוק גבוה ובמהירויות שמתאימות גם לייצור תעשייתי רציף.

אבל כאן מגיעה השאלה החשובה באמת:

איך יודעים איזו מכונת חיתוך לייזר מתאימה למפעל שלכם?

האם צריך 3KW או 12KW?
האם שולחן 3000×1500 מ"מ מספיק?
מתי כדאי מערכת החלפת משטחים אוטומטית?
האם כדאי להשקיע במכונה לחיתוך צינורות ופרופילים?
ומה ההבדל בין מכונה שנראית מרשימה במפרט לבין מכונה שבאמת מתאימה לרצפת ייצור שעובדת שעות רבות ביום?

במדריך הזה נעבור על הפרמטרים החשובים ביותר בבחירת מכונת לייזר לחיתוך מתכת, ונראה כיצד להתאים את המכונה לצורכי הייצור האמיתיים של העסק.

מהי מכונת חיתוך לייזר למתכת?

מכונת חיתוך לייזר למתכת היא מערכת CNC המשתמשת בקרן לייזר ממוקדת כדי לחתוך חומר גלם מתכתי בהתאם לקובץ תכנון ממוחשב.

בתעשייה המודרנית, אחת הטכנולוגיות המרכזיות היא Fiber Laser. בניגוד לטכנולוגיות לייזר ותיקות יותר, פייבר לייזר מתאים במיוחד לעיבוד מתכות ומציע שילוב של מהירות, דיוק, יעילות וגמישות.

המכונה מורכבת למעשה ממספר מערכות שעובדות יחד:

• מקור לייזר

• ראש חיתוך

• מערכת הנעה

• בקר CNC

• מערכת אופטית

• שולחן עבודה

• מערכת גזי חיתוך

• מערכת קירור

• מערכת שאיבה וסינון בהתאם לתצורת המכונה

• תוכנת תכנון וקינון (Nesting)

• מערכות טעינה ופריקה, כאשר נדרשת אוטומציה

לכן, כשבוחנים מכונת חיתוך לייזר, חשוב לא להסתכל רק על מספר ה-KW.

מכונה היא מערכת שלמה.

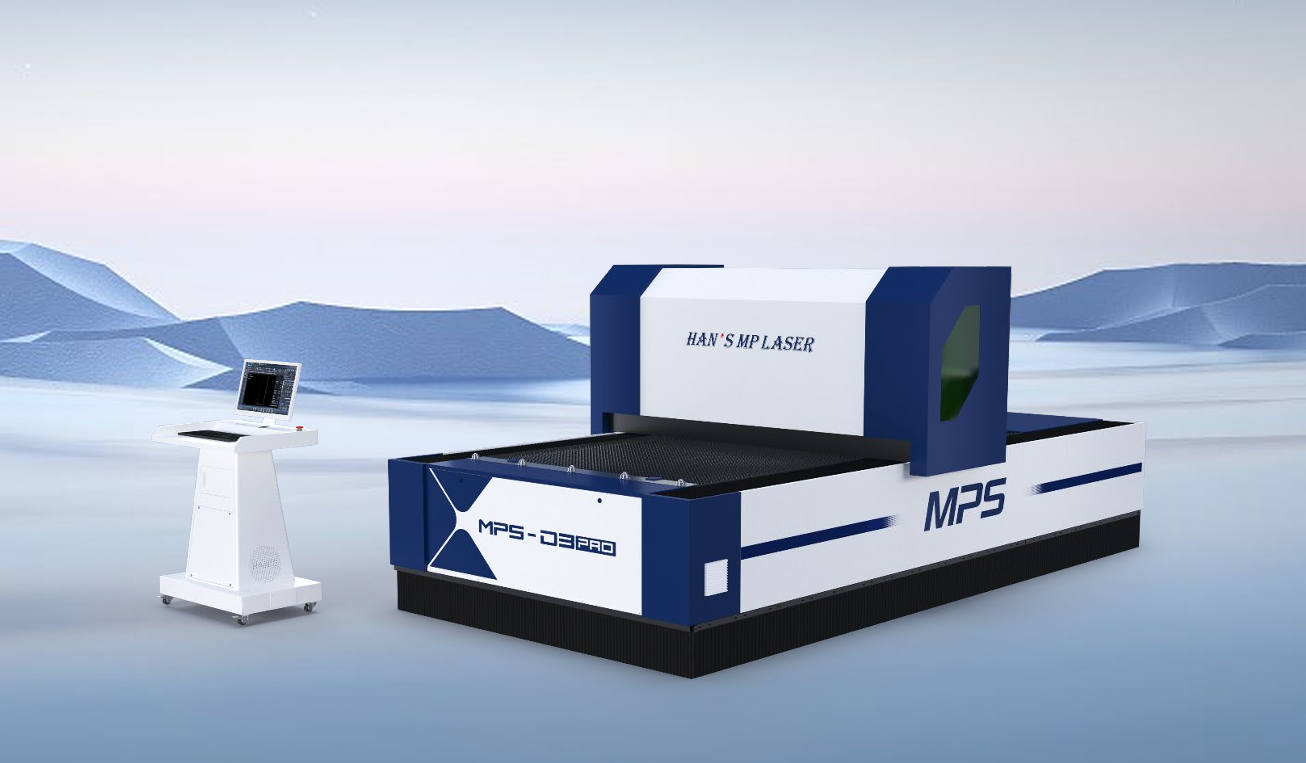

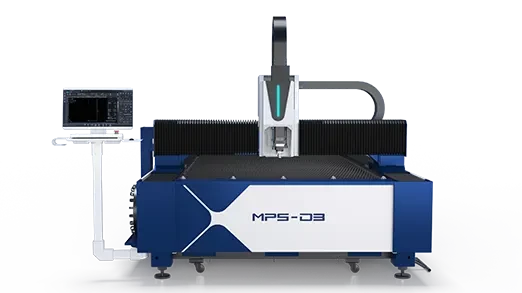

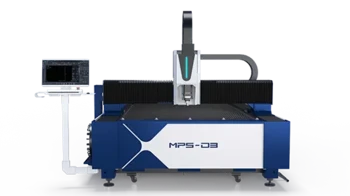

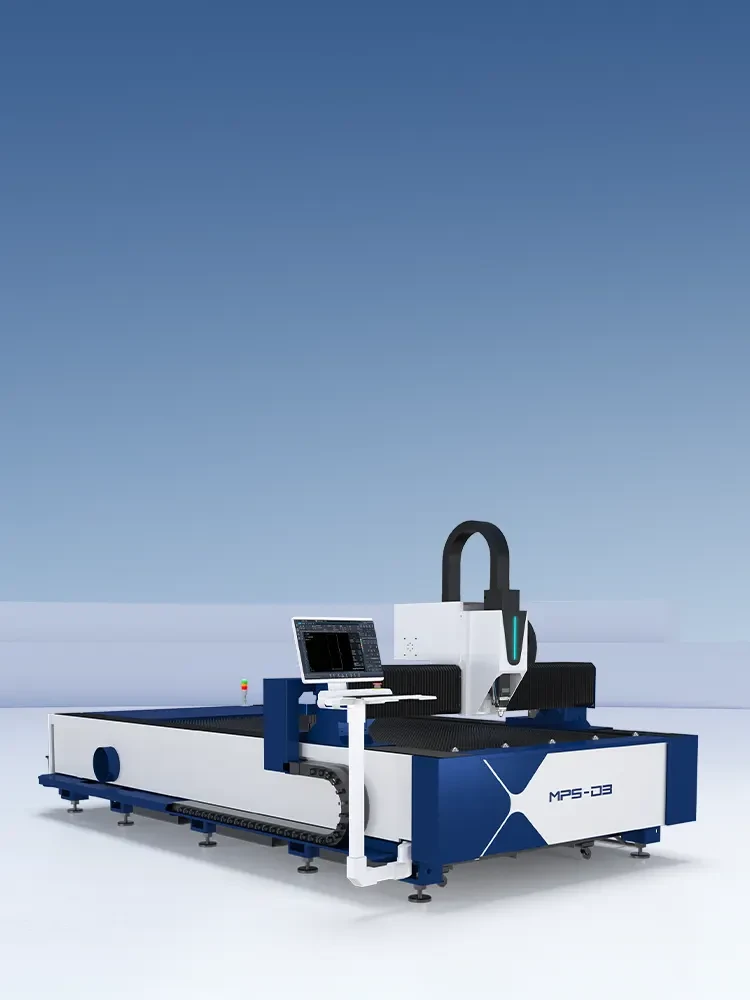

גם Han’s Laser, היצרנית שמאחורי מערכות הלייזר שמציעה י.א.ר. הנדסה, מציגה את תחום חיתוך המתכת כמערכת הכוללת מגוון פתרונות לחיתוך פחים, מתכות, צינורות, אוטומציה ויישומים תעשייתיים.

למה דווקא פייבר לייזר לחיתוך מתכת?

עבור מפעלים ועסקים שעיקר העבודה שלהם הוא עיבוד מתכת, פייבר לייזר הוא כיום אחת הטכנולוגיות המרכזיות שכדאי לבחון.

היתרון אינו מסתכם רק במהירות.

דיוק גבוה

קרן הלייזר מאפשרת לבצע חיתוכים מורכבים, פתחים, חריצים וצורות גיאומטריות בהתאם לקובץ התכנון.

מהירות ייצור

בהשוואה לטכנולוגיות מסוימות, פייבר לייזר מאפשר להגיע לקצבי חיתוך גבוהים, במיוחד בעוביים שבהם הטכנולוגיה מתאימה.

גמישות

אותה מכונה יכולה לעבוד עם מגוון רחב של חומרי גלם מתכתיים, בהתאם למפרט המכונה, להספק ולמערכת החיתוך.

התאמה ל-CNC

התהליך מתחיל בקובץ דיגיטלי ומאפשר מעבר מתכנון לייצור בצורה ממוחשבת וחזרתית.

אפשרות לאוטומציה

במפעלים שבהם נפח העבודה גבוה, ניתן לשלב מערכות טעינה, פריקה והחלפת משטחים כדי להפחית עבודה ידנית ולשפר את רציפות הייצור.

1. הספק הלייזר – 3KW, 6KW, 12KW או 24KW?

אחת השאלות הראשונות של לקוחות שמחפשים מכונת פייבר לייזר היא:

"כמה קילוואט אני צריך?"

אבל זו לא שאלה שאפשר לענות עליה רק באמצעות עובי החומר המקסימלי.

הספק גבוה יותר יכול לאפשר קצבי ייצור גבוהים יותר ויכולת להתמודד עם חומרים ועוביים מסוימים, אך לא כל מפעל צריך את ההספק הגבוה ביותר.

לדוגמה, מפעל שעובד בעיקר עם פחים דקים ומבצע אלפי חלקים ביום עשוי לקבל ערך רב ממכונה מהירה המתאימה לנפח הייצור שלו.

לעומת זאת, מפעל שעובד עם פלטות עבות יותר או רוצה להגדיל משמעותית את יכולת הייצור שלו עשוי להפיק תועלת מהספק גבוה יותר.

לכן צריך לשאול:

• איזה עובי חותכים כיום?

• איזה עובי רוצים לחתוך בעתיד?

• כמה שעות ביום המכונה תעבוד?

• כמה חלקים מייצרים?

• איזה סוג מתכת חותכים?

• מה מהירות הייצור הנדרשת?

• האם מדובר בעבודה מזדמנת או בייצור סדרתי?

הטעות הנפוצה היא לבחור את ההספק לפי "העובי המקסימלי".

הבחירה הנכונה צריכה להתבסס על כלכלת הייצור.

2. עובי החיתוך – לא רק "כמה המכונה יכולה לחתוך"

כאשר משווים בין מכונות חיתוך לייזר למתכת, כמעט תמיד עולה שאלת עובי החיתוך.

אבל גם כאן חשוב להבין שהמספר שמופיע במפרט אינו בהכרח העובי שבו תרצו לעבוד באופן שוטף.

יש הבדל בין:

"המכונה מסוגלת לחתוך את העובי הזה"

לבין:

"זהו העובי שבו המפעל שלי רוצה לייצר באופן יעיל ורווחי במשך שעות בכל יום."

סוג המתכת, הספק הלייזר, סוג הגז, איכות החיתוך, מהירות העבודה ודרישות המוצר משפיעים כולם על התוצאה.

לכן, אם העסק שלכם עובד בעיקר עם פלדה בעובי מסוים אך לעיתים מקבל עבודות עבות יותר, צריך לבנות את המפרט סביב העבודה העיקרית ולא סביב העבודה החריגה.

3. גודל שולחן העבודה – 1500×3000 הוא רק נקודת התחלה

אחד הגדלים הנפוצים בעולם חיתוך הפח הוא:

3000×1500 מ"מ

אבל הוא ממש לא מתאים לכל מפעל.

גודל שולחן העבודה צריך להיקבע בהתאם לגודל חומרי הגלם, החלקים שאתם מייצרים, שטח הרצפה והלוגיסטיקה במפעל.

כאשר עובדים עם פלטות גדולות יותר, ניתן לבחון שולחנות במידות שונות ובהתאמה לתהליך הייצור.

צריך לקחת בחשבון גם את:

• שטח רצפת הייצור

• דרך הכנסת חומר הגלם

• גישה למכונה

• אזור טעינה ופריקה

• אחסון פלטות

• תנועת מלגזות

• מערכות אוטומציה עתידיות

כלומר, מכונת חיתוך לייזר לא בוחרים רק לפי מידות החיתוך – אלא לפי סביבת הייצור כולה.

4. החלפת משטחים אוטומטית – מתי זה באמת משתלם?

במפעל שעובד באופן רציף, זמן ההמתנה בין טעינת חומר הגלם לפריקת החלקים יכול להפוך לגורם משמעותי.

כאן נכנסת לתמונה מערכת Automatic Pallet Changer.

במקום להמתין לסיום התהליך, לפרוק את הפלטה, להכניס חומר חדש ולהתחיל מחדש, מערכת החלפת משטחים יכולה לאפשר עבודה רציפה ומהירה יותר.

היתרון משמעותי במיוחד כאשר:

• המכונה עובדת שעות רבות ביום

• יש הרבה הזמנות

• החומר מגיע בפלטות סטנדרטיות

• נדרש קצב ייצור גבוה

• עלות זמן המכונה גבוהה

במפעל קטן שעובד מספר שעות בודדות ביום, לעומת זאת, לא תמיד יש הצדקה להשקעה באותה רמת אוטומציה.

5. האם צריך מכונת לייזר לחיתוך צינורות ופרופילים?

אם העסק שלכם עובד לא רק עם פלטות אלא גם עם:

• צינורות עגולים

• צינורות מרובעים

• צינורות מלבניים

• פרופילים

• פרופילים מבניים

• חלקים הדורשים פתחים וחריצים

כדאי לבחון Tube & Profile Laser.

היתרון הוא שלא מדובר רק בחיתוך הצינור לאורך.

מכונות ייעודיות מאפשרות לבצע פעולות כמו:

• פתחים

• חריצים

• חיתוכים היקפיים

• הכנות לחיבור

• חיתוכים בזווית

• עיבודים מורכבים בהתאם לתכנון

כך ניתן לצמצם את מספר התחנות הנדרשות בין חומר הגלם לבין החלק המוכן.

במקום:

ניסור → קידוח → כרסום → התאמה → ריתוך

ניתן לרכז חלק גדול מהעבודה בתהליך חיתוך ממוחשב אחד.

6. איזה סוגי מתכות אפשר לחתוך בפייבר לייזר?

אחד היתרונות המרכזיים של Fiber Laser הוא הגמישות בעבודה עם מגוון מתכות.

בהתאם למפרט המכונה ותהליך החיתוך, ניתן לעבוד עם חומרים כגון:

פלדה פחמנית

חומר נפוץ מאוד בתעשייה, קונסטרוקציות, חלקי מכונות, מסגרות ועוד.

נירוסטה

מתאימה למגוון יישומים תעשייתיים, מזון, ציוד, עיצוב וזיווד.

אלומיניום

משמש בתעשיות רבות בזכות המשקל הנמוך והעמידות בפני קורוזיה.

נחושת ומתכות נוספות

כאן חשוב במיוחד להתאים את המכונה, מקור הלייזר, ראש החיתוך ותהליך העבודה לסוג החומר.

לכן אין להסתפק במשפט "המכונה חותכת מתכת".

צריך לבדוק:

איזו מתכת, באיזה עובי, באיזה קצב, ובאיזו איכות נדרשת.

7. חמצן, חנקן או אוויר דחוס – איזה גז צריך?

גז החיתוך הוא חלק משמעותי מתהליך חיתוך הלייזר.

הבחירה בגז משפיעה על:

• איכות החיתוך

• מהירות

• מראה הקצה

• תהליך העבודה

• עלויות תפעול

ביישומים שונים ניתן להשתמש בגזים שונים, כאשר חמצן וחנקן הם בין הגזים הנפוצים בתהליכי חיתוך מתכת.

בחלק מהיישומים ניתן לבחון גם שימוש באוויר דחוס, בהתאם לסוג החומר, העובי ודרישות המוצר.

לכן כאשר אתם בוחנים מחיר מכונת חיתוך לייזר, אל תסתכלו רק על מחיר המכונה.

צריך לחשב גם את סביבת התפעול שלה.

8. תוכנת Nesting – המקום שבו אפשר לחסוך הרבה כסף

נניח שקניתם מכונת לייזר מהירה ומדויקת.

אבל אתם מנצלים בצורה גרועה את פלטת המתכת.

התוצאה?

חלק מהחיסכון במהירות הייצור עלול להיעלם בגלל בזבוז חומר גלם.

כאן נכנסת תוכנת Nesting.

מערכת Nesting מסדרת את החלקים על הפלטה בצורה שמטרתה לנצל את שטח החומר בצורה יעילה יותר.

בייצור סדרתי, גם שיפור קטן בניצולת החומר עשוי להפוך למשמעותי מאוד לאורך זמן.

לכן כשבוחנים מערכת חיתוך לייזר, כדאי לשאול לא רק:

"כמה מהר היא חותכת?"

אלא גם:

"כמה חלקים אני מקבל מכל פלטה?"

9. מהירות החיתוך היא לא הפרמטר היחיד שחשוב

קל להסתנוור מנתון של מהירות חיתוך.

אבל במפעל אמיתי, הזמן הכולל לייצור חלק מושפע מהרבה יותר גורמים:

טעינה → מיקום → חיתוך → פריקה → מיון → טיפול בחלקים → הכנת העבודה הבאה

לכן מכונה מעט מהירה יותר לא בהכרח תייצר יותר חלקים ביום אם היא דורשת יותר התערבות ידנית.

זו בדיוק הסיבה שמערכות אוטומציה, החלפת משטחים, טעינה ופריקה, תוכנת Nesting ותכנון נכון של סביבת הייצור הופכים להיות חשובים ככל שנפח העבודה גדל.

10. איכות החיתוך – מהנדס ייצור מסתכל מעבר להספק

כאשר משווים בין מכונות פייבר לייזר, חשוב לבדוק את כל מערכת החיתוך.

בין היתר:

• מקור הלייזר

• ראש החיתוך

• מערכת ההנעה

• בקרת התנועה

• מבנה המכונה

• יציבות מכאנית

• מערכת האופטיקה

• תוכנה

• מערכת הקירור

• מערכת הגז

שני לייזרים בעלי הספק זהה אינם בהכרח שתי מכונות זהות.

בסופו של דבר, המפעל צריך לקבל חלקים איכותיים בצורה עקבית, ולא רק נתון מרשים בדף המפרט.

11. בטיחות במכונת חיתוך לייזר

מכונת לייזר תעשייתית היא מערכת עוצמתית ולכן נושא הבטיחות חייב להיות חלק מתהליך הרכישה.

יש לבחון את:

• מבנה המכונה

• אמצעי המיגון

• רמת הסגירה

• גישה לאזור העבודה

• מערכות עצירה

• אמצעי הגנה למפעיל

• תקנים רלוונטיים

• התאמה לסביבת העבודה במפעל

כאשר מתכננים רכישה, כדאי לבחון מראש גם את מיקום המכונה, אזורי הגישה, פינוי עשן, חשמל, גזים ותנועת חומרי הגלם.

12. שירות ותחזוקה – החלק שלעתים שוכחים לפני הרכישה

אפשר לקנות מכונה מצוינת.

אבל אם היא עומדת במשך ימים בגלל תקלה, החיסכון הופך במהירות להפסד.

לכן לפני רכישת מכונת חיתוך לייזר למתכת כדאי לבדוק:

• מי נותן את השירות בישראל?

• האם יש טכנאים מקומיים?

• זמינות חלקי חילוף

• זמני תגובה

• תמיכה מרחוק

• הדרכת מפעילים

• תחזוקה מונעת

• זמינות רכיבים מתכלים

במכונה שמייצרת כסף בכל שעה שהיא עובדת, השירות הוא חלק בלתי נפרד מההשקעה.

13. האם כדאי לקנות מכונת לייזר חדשה או יד שנייה?

עסקים רבים שואלים האם כדאי להתחיל עם מכונת לייזר יד שנייה.

התשובה תלויה במצב המכונה, גיל המערכת, שעות העבודה, מקור הלייזר, זמינות החלקים, השירות והמחיר.

מכונה זולה יותר אינה בהכרח זולה יותר לאורך זמן.

אם המכונה דורשת החלפות רבות, סובלת מתקלות או אינה מתאימה לנפח הייצור, החיסכון הראשוני יכול להיעלם.

מצד שני, כאשר נמצאת מכונה יד שנייה במצב טוב, עם היסטוריית תחזוקה ברורה ושירות זמין, היא יכולה להיות אפשרות מעניינת עבור עסקים מסוימים.

14. מתי מפעל באמת צריך פייבר לייזר?

לא כל עסק שעובד עם מתכת חייב לרכוש מכונת לייזר.

אבל כדאי להתחיל לבדוק את האפשרות כאשר:

• אתם מוציאים עבודות חיתוך לקבלני משנה באופן קבוע

• זמני האספקה של קבלני המשנה פוגעים בייצור

• אתם רוצים להכניס עבודות נוספות למפעל

• יש לכם נפח חיתוך קבוע

• אתם רוצים לשלוט באיכות ובזמני האספקה

• אתם מייצרים סדרות

• אתם רוצים להפחית תלות בספקים חיצוניים

• אתם מתכננים להרחיב את העסק

במקרים כאלה, השאלה כבר אינה רק:

"כמה עולה מכונת לייזר?"

אלא:

"כמה עולה לי לא להחזיק את הייצור בתוך המפעל?"

15. מתי דווקא לא כדאי לקנות מכונת פייבר לייזר?

גם זו שאלה שחשוב לשאול.

אם אתם חותכים כמות קטנה מאוד של חומר, אין לכם עבודה קבועה, אין לכם שטח מתאים למכונה או שאין הצדקה כלכלית להשקעה, ייתכן שקבלן חיתוך חיצוני יהיה פתרון נכון יותר.

גם אם עיקר העבודה שלכם הוא חומרים שאינם מתכתיים כמו עץ, פרספקס, אקריליק או חומרים אחרים, ייתכן שדווקא מכונת CO₂ או טכנולוגיה אחרת תהיה מתאימה יותר.

המכונה הטובה ביותר היא לא המכונה עם ההספק הגבוה ביותר.

זו המכונה שמתאימה לעבודה שאתם באמת עושים.

16. כמה עולה מכונת חיתוך לייזר?

אין מחיר אחד למכונת חיתוך לייזר למתכת.

המחיר מושפע בין היתר מ:

• הספק הלייזר

• גודל שולחן העבודה

• סוג מקור הלייזר

• ראש החיתוך

• מבנה המכונה

• מערכת החלפת משטחים

• מערכות טעינה ופריקה

• אוטומציה

• תוכנות

• מערכת גז

• מערכת סינון ושאיבה

• רמת הבטיחות

• תוספות ואבזור

• שירות והתקנה

לכן שתי מכונות שנראות דומות מבחוץ יכולות להיות שונות מאוד במחיר וביכולות.

במקום להשוות רק את מחיר המכונה, כדאי להשוות את עלות הייצור לאורך חיי המכונה.

17. איך לחשב אם מכונת לייזר משתלמת לעסק?

הדרך הנכונה היא להתחיל מהמספרים של העסק.

לדוגמה:

כמה אתם משלמים כיום לקבלני חיתוך?

כמה שעות חיתוך יש לכם בחודש?

כמה חומר גלם אתם צורכים?

כמה עולה לכם עובד שמטפל בתהליך?

כמה זמן אתם מחכים לעבודות חוץ?

כמה הזמנות אתם מפסידים בגלל זמני אספקה?

לאחר מכן ניתן להעריך:

עלות חיתוך חיצונית – עלות ייצור פנימית = פוטנציאל החיסכון

ומכאן אפשר להתחיל לבחון את תקופת החזר ההשקעה.

חשוב לכלול בחישוב גם:

• חשמל

• גז

• תחזוקה

• מתכלים

• כוח אדם

• מימון

• פחת

• זמן עבודה

• ניצולת חומר הגלם

18. למה Han’s Laser?

כאשר בוחרים מכונת פייבר לייזר תעשייתית, היצרן הוא רק חלק אחד מהמשוואה – אבל הוא בהחלט חלק חשוב.

Han’s Laser פועלת בתחום טכנולוגיות הלייזר התעשייתיות ומציעה פתרונות לחיתוך, סימון, ריתוך, אוטומציה ויישומים תעשייתיים נוספים.

עבור מפעל, המשמעות היא שצריך להסתכל על המכונה כחלק ממערכת שלמה:

מקור הלייזר → ראש החיתוך → מערכת ההנעה → בקר → תוכנה → אוטומציה → טעינה ופריקה → שירות.

הגישה הזו חשובה במיוחד כאשר מדובר במכונה שאמורה לעבוד לאורך שנים ובקצב ייצור משמעותי.

י.א.ר. הנדסה מספקת בישראל פתרונות Han’s Laser לחיתוך מתכת, לצד פתרונות לייזר נוספים לתעשייה ולמערכות ייצור ואוטומציה.

19. אז איזו מכונת חיתוך לייזר מתאימה לכם?

במקום להתחיל מהשאלה:

"איזו מכונה הכי טובה?"

התחילו מהשאלות:

איזה חומר אתם חותכים?

פלדה? נירוסטה? אלומיניום? נחושת? חומרים נוספים?

איזה עובי?

מה העובי הנפוץ ביותר ומה העובי המקסימלי שאתם באמת צריכים?

כמה אתם מייצרים?

עבודות בודדות, סדרות קטנות או ייצור רציף?

כמה שעות ביום?

שעתיים? שמונה? שתי משמרות? עבודה רציפה?

מה גודל חומר הגלם?

האם 1500×3000 מספיק או שנדרש שולחן גדול יותר?

האם צריך צינורות ופרופילים?

אם כן, ייתכן שכדאי לבחון מערכת Tube Laser.

כמה אוטומציה אתם צריכים?

טעינה ידנית, החלפת משטחים, טעינה ופריקה אוטומטיות או מערכת ייצור מתקדמת יותר?

ומה צפוי לקרות בעוד שלוש שנים?

זו אולי השאלה החשובה ביותר.

מכונה היא השקעה לטווח ארוך.

אם העסק צפוי לגדול, כדאי לבחון לא רק את צרכי היום אלא גם את יכולת המכונה לתמוך ביעדי הייצור העתידיים.

מכונת חיתוך לייזר לא קונים לפי קטלוג – בונים לפי הייצור

הטעות הנפוצה ביותר ברכישת מכונת חיתוך לייזר למתכת היא לבחור מכונה לפי נתון אחד.

הספק גבוה יותר אינו בהכרח טוב יותר.

שולחן גדול יותר אינו בהכרח יעיל יותר.

מהירות גבוהה יותר אינה בהכרח אומרת יותר תפוקה.

והמחיר הנמוך ביותר אינו בהכרח העסקה המשתלמת ביותר.

הבחירה הנכונה מתחילה בהבנה של תהליך הייצור כולו.

איזה חומר נכנס למפעל, איזה חלק צריך לצאת ממנו, כמה חלקים צריך לייצר, באיזו מהירות, באיזו איכות ובאיזו עלות.

רק לאחר שמבינים את זה, אפשר לבחור את הספק הלייזר, גודל שולחן העבודה, רמת האוטומציה והמערכות הנלוות.

מחפשים מכונת פייבר לייזר לחיתוך מתכת?

בי.א.ר. הנדסה ניתן להתאים פתרונות Fiber Laser של Han’s Laser למגוון צרכי ייצור – החל ממכונות קומפקטיות ועד מערכות תעשייתיות בהספקים גבוהים, עם אפשרויות שונות של שולחנות עבודה, אוטומציה, טעינה ופריקה וחיתוך מתכות שונות.

אם אתם מתלבטים בין 3KW, 6KW, 12KW או 24KW, בין שולחן 3000×1500 לבין פתרון גדול יותר, או בין מכונת חיתוך פחים למערכת לחיתוך צינורות ופרופילים – הבחירה צריכה להתחיל מהייצור שלכם ולא מהמפרט על הנייר.

השאירו פרטים או צרו קשר עם י.א.ר. הנדסה ונבחן יחד איזו תצורת לייזר מתאימה לתהליך הייצור שלכם.
