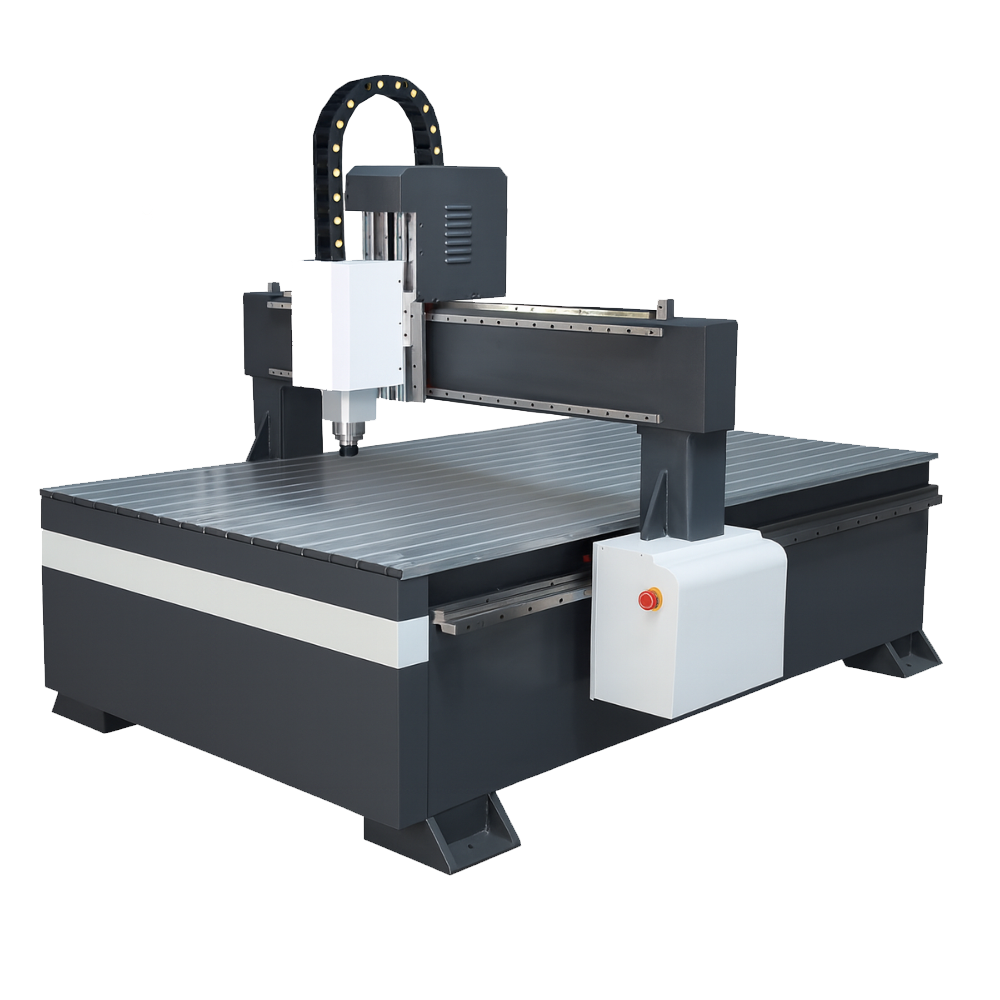

מה זה שולחן ואקום ל-CNC?

שולחן ואקום ל-CNC הוא מערכת קיבוע שמחזיקה את חומר הגלם במקום באמצעות יניקת אוויר.

במקום להחזיק את הלוח באמצעות ברגים, קליבות או תפסנים, משאבת ואקום יוצרת הפרש לחצים בין החלק העליון של החומר לבין מערכת הוואקום שמתחתיו.

התוצאה:

החומר נשאר מקובע על שולחן העבודה בזמן שה-CNC חותכת, מכרסמת או חורטת אותו.

הפתרון נפוץ במיוחד בעבודה עם לוחות גדולים, כאשר קיבוע מכני של כל חלק וחלק עלול להיות מסורבל ולבזבז זמן.

במכונות CNC מקצועיות ניתן למצוא שולחנות ואקום בגדלים שונים ובתצורות שונות, כולל מערכות המחולקות למספר אזורים ומשאבות ואקום בהספקים שונים. (פריטק)

למה בכלל צריך ואקום במכונת CNC?

תחשבו על לוח MDF בגודל 244×122 ס"מ.

אתם רוצים לבצע עליו עשרות חיתוכים.

אם תנסו לקבע אותו באמצעות תפסנים, אתם צריכים לוודא שכל תפס:

• מחזיק מספיק חזק

• לא נמצא במסלול של כלי החיתוך

• לא מפריע לחיתוך

• מאפשר לחומר להישאר ישר

• וניתן להסרה כאשר עוברים לעבודה הבאה

בייצור ידני זה אפשרי.

בייצור סדרתי – זה כבר עלול להפוך לצוואר בקבוק.

כאן נכנס שולחן הוואקום.

מניחים את הלוח על השולחן, מפעילים את מערכת הוואקום, והחומר נצמד למשטח.

פחות התעסקות בקיבוע → הכנה מהירה יותר → תהליך עבודה יעיל יותר.

איך עובד שולחן ואקום ל-CNC?

המערכת מורכבת בדרך כלל מכמה חלקים מרכזיים:

1. משטח ואקום

זהו המשטח שעליו מונח החומר.

2. אזורי יניקה

השולחן יכול להיות מחולק למספר אזורים שניתן להפעיל בהתאם לגודל ולמיקום החומר.

3. משאבת ואקום

המשאבה מוציאה אוויר מהמערכת ויוצרת את כוח היניקה.

4. מערכת תעלות

מתחת למשטח קיימת מערכת שמאפשרת לאוויר לעבור מהחומר אל המשאבה.

5. אטימה

ככל שהמערכת אטומה יותר והחומר מתאים לוואקום, ניתן לקבל כוח קיבוע יעיל יותר.

וזו נקודה קריטית:

משאבה חזקה לבדה לא הופכת שולחן ואקום לטוב.

צריך להתאים את המשאבה, משטח העבודה, האזורים ומערכת התעלות לחומר ולתהליך העבודה.

שולחן ואקום CNC לעומת שולחן רגיל

אז מה ההבדל בפועל?

חשוב להדגיש: שולחן ואקום אינו בהכרח טוב יותר לכל עבודה.

אם אתם מכרסמים חלק קטן מאוד, חומר חדיר לאוויר או חלק בעל צורה בעייתית – ייתכן שקיבוע מכני יהיה מתאים יותר.

היתרון הגדול: אין תפסנים במסלול החיתוך

אחד היתרונות המשמעותיים ביותר של שולחן ואקום הוא השטח הפנוי.

כאשר משתמשים בתפסנים, צריך לחשוב איפה למקם אותם.

אם הכלי מגיע לאזור שבו נמצא התפסן – יכולה להתרחש התנגשות.

עם שולחן ואקום, החלק מוחזק מלמטה.

זה מאפשר לראש ה-CNC לעבוד על שטח גדול יותר של החומר בלי שהמפעיל יצטרך להזיז תפסנים במהלך העבודה.

שולחן ואקום ל-CNC – למי הוא מתאים במיוחד?

נגריות ומפעלי ריהוט

זהו אחד השימושים הקלאסיים.

חיתוך לוחות MDF, סנדוויץ', עץ, פורמייקה וחומרים דומים.

כאשר עובדים עם לוחות גדולים, הוואקום יכול להפוך את הקיבוע למהיר ונוח משמעותית.

יצרני שילוט

CNC משמשת לחיתוך וחריטה של:

• פרספקס

• PVC

• ACM

• חומרים מרוכבים

• עץ

• MDF

• לוחות שילוט

וכאשר עוברים בין הרבה עבודות שונות, קיבוע מהיר הופך משמעותי.

יצרני HPL וחיפויים

בעבודה עם לוחות גדולים, מערכת ואקום יכולה להיות שימושית במיוחד.

במקום לקבע כל לוח באמצעות תפסנים, ניתן להצמיד אותו לשולחן ולהתחיל בעיבוד.

מפעלים שעובדים בייצור סדרתי

כאן היתרון אפילו יותר ברור.

אם אתם מייצרים חלק אחד – זמן הקיבוע אולי לא קריטי.

אבל אם אתם מייצרים 500 חלקים, כל פעולה שחוזרת על עצמה הופכת משמעותית.

מה זה שולחן ואקום רב-אזורי?

אחד המונחים שכדאי להכיר כאשר בוחרים מכונת CNC הוא:

Vacuum Zones – אזורי ואקום.

במקום שכל השולחן יעבוד כיחידת יניקה אחת, ניתן לחלק אותו למספר אזורים.

לדוגמה:

אזור 1 | אזור 2 | אזור 3 | אזור 4

אם מניחים לוח קטן רק בצד אחד של השולחן, אפשר להפעיל רק את האזור הרלוונטי.

זה מאפשר לא להתאמץ על כל שטח השולחן כאשר אין צורך בכך.

במכונות CNC מקצועיות ניתן למצוא גם מערכות עם 6 אזורי ואקום, למשל במכונות שבהן משאבה של 7 כ"ס משמשת לקיבוע לוחות גדולים. (פריטק)

למה מספר אזורי הוואקום חשוב?

נניח שיש לכם שולחן בגודל 1300×2500 מ"מ.

אבל היום אתם חותכים חתיכה בגודל 500×500 מ"מ.

אם כל השולחן הוא אזור אחד, אתם למעשה מנסים לייצר ואקום גם באזורים שאין בהם חומר.

זה יכול להגדיל את דרישת זרימת האוויר ולפגוע ביעילות הקיבוע.

כאשר השולחן מחולק לאזורים, ניתן להפעיל רק את האזור הרלוונטי.

לכן במכונת CNC תעשייתית חשוב לא לשאול רק:

"האם יש שולחן ואקום?"

אלא:

כמה אזורי ואקום יש ואיך הם מחולקים?

משאבת ואקום ל-CNC – כמה כוח באמת צריך?

זו אחת השאלות החשובות ביותר.

ואין לה תשובה אחת.

המשאבה צריכה להתאים ל:

• גודל השולחן

• מספר אזורי הוואקום

• סוג החומר

• אטימות החומר

• סוג משטח הוואקום

• כמות החומר שמכסה את השולחן

• סוג העיבוד

• רמת הקיבוע הנדרשת

לדוגמה, קיימות בשוק מערכות CNC עם משאבות ואקום של 3 כ"ס, 7 כ"ס ואף יותר. (פריטק)

אבל יותר כוח לא תמיד אומר מערכת טובה יותר.

אם אתם עובדים עם חומר חדיר מאוד לאוויר, יכול להיות שתצטרכו מערכת עם יכולת זרימה משמעותית יותר.

אם החומר אטום ומכסה היטב את אזור היניקה, ייתכן שהדרישות שונות.

לכן את המשאבה צריך לבחור לפי יישום, ולא לפי המספר הגדול ביותר בקטלוג.

ואקום לעץ, MDF ופרספקס – האם כל חומר מתאים?

לא.

זו נקודה חשובה מאוד.

מערכת ואקום עובדת בצורה הטובה ביותר כאשר החומר יוצר אטימה מספקת מול משטח העבודה.

חומרים אטומים יחסית יכולים להיות נוחים מאוד לעבודה.

לעומת זאת, חומרים נקבוביים או חדירים לאוויר עלולים לאפשר לאוויר לעבור דרכם.

לדוגמה, בעבודה עם MDF או חומרים נקבוביים אחרים, חלק מכוח הוואקום עלול "לברוח" דרך החומר.

לכן במקרים כאלה צריך לבחון את סוג משטח הוואקום, עוצמת המשאבה והאופן שבו החומר מונח על השולחן.

האם אפשר להשתמש בשולחן ואקום גם לאלומיניום?

כן, אבל כאן צריך להסתכל על היישום.

כאשר מדובר בלוחות שטוחים ואטומים, ניתן להשתמש בוואקום לקיבוע החומר.

אבל כרסום אלומיניום מפעיל כוחות שונים לחלוטין לעומת חיתוך לוחות עץ או פלסטיק.

לכן כאשר מתכננים CNC לעיבוד אלומיניום, צריך לבחון את כל מערכת הקיבוע ולא להניח ששולחן ואקום לבדו מספיק לכל סוג של כרסום.

במקרים מסוימים ניתן לשלב קיבוע ואקום עם פתרונות מכניים נוספים.

שולחן ואקום CNC – לא רק נוחות, גם מהירות ייצור

אחד היתרונות הכי חשובים של מערכת ואקום הוא לא רק שהחומר "לא זז".

החיסכון האמיתי יכול להיות בזמן ההכנה.

במקום:

1. להניח את הלוח

2. למקם תפסנים

3. לבדוק שהכלי לא יתנגש

4. להדק

5. להתחיל לעבוד

6. לשחרר

7. למקם את הלוח הבא

אפשר להגיע לתהליך פשוט יותר:

הנחת החומר → הפעלת ואקום → חיתוך → שחרור → חומר הבא.

בייצור סדרתי, ההבדל הזה מצטבר.

האם שולחן ואקום משפר את הדיוק?

הוא יכול לתרום ליציבות התהליך, אבל צריך להיזהר מהבטחות מוגזמות.

שולחן ואקום אינו הופך מכונת CNC לא מדויקת למדויקת.

הדיוק הכולל תלוי במכונה עצמה:

• שלדה

• מסילות

• מנועים

• בקר

• ספינדל

• כלים

• תוכנה

• קיבוע

• חומר

אבל כאשר החומר מקובע בצורה יציבה ואחידה, ניתן לצמצם תנועות לא רצויות של החומר במהלך העבודה.

לכן הוואקום הוא חלק ממערכת הדיוק, לא תחליף למכונה איכותית.

מה קורה כאשר חותכים חלק קטן מתוך לוח גדול?

זו אחת הסיבות שבגללן אזורי ואקום חשובים.

נניח שיש לוח גדול, ואתם צריכים לחתוך ממנו חלקים קטנים.

לאחר שהכלי חותך כמעט עד הסוף, חלקים מסוימים עלולים להשתחרר מהלוח.

לכן בתכנון העבודה צריך לקחת בחשבון:

• מיקום החלקים

• גודל אזור הוואקום

• עומק החיתוך

• גשרים/Bridges במידת הצורך

• סדר החיתוך

שולחן ואקום הוא כלי חשוב, אבל גם תוכנית החיתוך עצמה משפיעה על הצלחת העבודה.

שולחן ואקום עם מערכת שאיבת אבק – לא אותו דבר

חשוב לא להתבלבל בין שתי מערכות שונות:

Vacuum Table

נועד לקבע את החומר.

Dust Collection

נועד לשאוב אבק ושבבים שנוצרים במהלך הכרסום.

במכונות CNC מקצועיות אפשר לקבל את שתי המערכות יחד.

לדוגמה, מכונות CNC מסוימות משווקות עם שולחן ואקום ומשאבה לצד מערכת נפרדת לשאיבת שבבים. (פריטק)

הן משלימות זו את זו, אבל הן לא אותו דבר.

איזה שולחן ואקום כדאי לבחור?

לפני שאתם בוחרים מערכת, בדקו:

גודל שולחן

האם הוא מתאים לגודל הפלטות שאתם עובדים איתן?

מספר אזורים

האם השולחן מחולק לאזורים?

משאבה

מה ההספק והמאפיינים שלה?

סוג החומר

האם החומר אטום או חדיר לאוויר?

סוג העבודה

חיתוך? חריטה? כרסום עמוק? עבודה עדינה?

קצב הייצור

האם מדובר בעבודה חד־פעמית או בייצור סדרתי?

תחזוקה

כמה קל לנקות ולתחזק את מערכת הוואקום?

האם כל CNC חייבת שולחן ואקום?

ממש לא.

וזה חשוב לומר.

אם אתם עובדים עם חלקים קטנים, חלקים בעלי צורה מורכבת או חומרים שקשה לקבע בוואקום – ייתכן שקיבוע מכני יהיה פתרון טוב יותר.

גם בעבודות שבהן צריך להגיע לעומק משמעותי או להפעיל כוחות חיתוך גדולים, ייתכן שיהיה צורך בפתרון קיבוע נוסף.

מצד שני, אם אתם עובדים בעיקר עם:

לוחות גדולים + חיתוך חוזר + ייצור סדרתי

שולחן ואקום הופך מהר מאוד מתוספת נחמדה ל־כלי עבודה משמעותי בתהליך הייצור.

שולחן ואקום CNC – מתי באמת כדאי להשקיע בו?

אפשר לחשוב על זה בצורה פשוטה:

אם אתם עובדים עם לוחות גדולים:

כן.

אם אתם מייצרים סדרות:

כן.

אם אתם מחליפים חומר לעיתים קרובות:

כן.

אם תפסנים מפריעים למסלול החיתוך:

כן.

אם אתם עובדים עם חלקים קטנים או חומרים בעייתיים לוואקום:

צריך לבדוק.

אם אתם צריכים כרסום כבד באלומיניום:

צריך לתכנן את הקיבוע בהתאם לעבודה.

שולחן ואקום ל-CNC הוא חלק ממערכת שלמה

כשבוחרים מכונת CNC, לא נכון לבחור את שולחן הוואקום בנפרד מהמכונה.

צריך להסתכל על המערכת כולה:

מכונה → שולחן → משאבה → אזורי ואקום → חומר → כלי → ספינדל → תוכנה → תהליך ייצור.

לדוגמה, מכונת CNC מקצועית יכולה להגיע עם שולחן ואקום בעל מספר אזורים, משאבת ואקום, מערכת שאיבת שבבים, מחליף כלים אוטומטי ועוד. (פריטק)

לכן בבחירת מכונה כדאי להגדיר מראש את היישום ולאחר מכן להתאים את מערכת הוואקום אליו.

ומה לגבי מכונת CNC עם שולחן ואקום מובנה?

עבור מפעל שרוכש CNC חדשה, בדרך כלל כדאי לבחון את האפשרות לקבל מערכת ואקום כחלק אינטגרלי מהמכונה, ולא להתייחס אליה כאל תוספת שנרכשת מאוחר יותר.

היתרון הוא שניתן להתאים מראש:

• את גודל השולחן

• את מספר האזורים

• את המשאבה

• את מערכת התעלות

• את סוג משטח העבודה

• את מערכת הבקרה

לצורכי הייצור.

לעומת זאת, אם כבר יש לכם CNC קיימת ואתם רוצים לשדרג אותה, קיימות גם מערכות ואקום שניתן להתקין על שולחנות קיימים. (AirWeights)

שולחן ואקום CNC – השאלות שכדאי לשאול לפני הקנייה

לפני שאתם סוגרים מערכת, אל תסתפקו בשאלה:

"יש למכונה וואקום?"

שאלו:

איזו משאבה?

כמה אזורים?

מה גודל השולחן?

איזה חומר מתאים למשטח?

האם ניתן להפעיל אזורים בנפרד?

מה קורה כאשר עובדים עם חלק קטן?

האם המשאבה מתאימה לחומר שאני עובד איתו?

האם קיימת מערכת שאיבת אבק נפרדת?

האם ניתן לשלב קיבוע מכני בנוסף לוואקום?

אלו שאלות הרבה יותר משמעותיות מאשר עצם העובדה שכתוב במפרט "Vacuum Table".

שולחן ואקום – קטן בפרטים, משמעותי בייצור

שולחן ואקום אולי נראה כמו רכיב פשוט יחסית במכונת CNC, אבל בפועל הוא יכול להשפיע מאוד על אופן העבודה במפעל.

כאשר הוא מתוכנן נכון, הוא מאפשר:

קיבוע מהיר יותר

פחות תפסנים

שטח עבודה פנוי

נוחות גבוהה יותר

חזרתיות טובה יותר

התאמה טובה לייצור סדרתי

ובעיקר – תהליך עבודה מסודר ומהיר יותר.

אבל כדי לקבל את היתרונות האלה, צריך לבחור את מערכת הוואקום בהתאם לחומר, לגודל הפלטות ולתהליך העיבוד.

צריכים לבחור מכונת CNC עם שולחן ואקום?

אם אתם בוחנים רכישת מכונת CNC עם שולחן ואקום, אל תתחילו מהשאלה איזו משאבה הכי חזקה.

התחילו מהייצור:

איזה חומר אתם מעבדים?

מה גודל הפלטות?

כמה חלקים אתם מייצרים?

איזה סוג כרסום אתם מבצעים?

כמה שעות ביום המכונה עובדת?

האם אתם צריכים ATC?

האם אתם עובדים עם עץ, HPL, פרספקס, פלסטיק, אלומיניום או חומרים נוספים?

רק אחרי שמבינים את התהליך אפשר לבחור נכון את גודל השולחן, מספר אזורי הוואקום, המשאבה ושאר רכיבי המכונה.
