עדשות F-Theta ותחזוקת CO2 גלבו: המדריך למקסום ביצועים
הרחבת יכולות הייצור במכונת CO2 גלבו אינה מסתכמת רק בהעלאת עוצמת המקור. החלטות הנדסיות יומיות – כמו בחירת אורך המוקד של העדשה, ניהול משטר השאיבה וניקוי תקופתי של הציפויים האופטיים – משפיעות באופן ישיר על חדות החריטה, קצב העבודה ואורך החיים של המערכת.

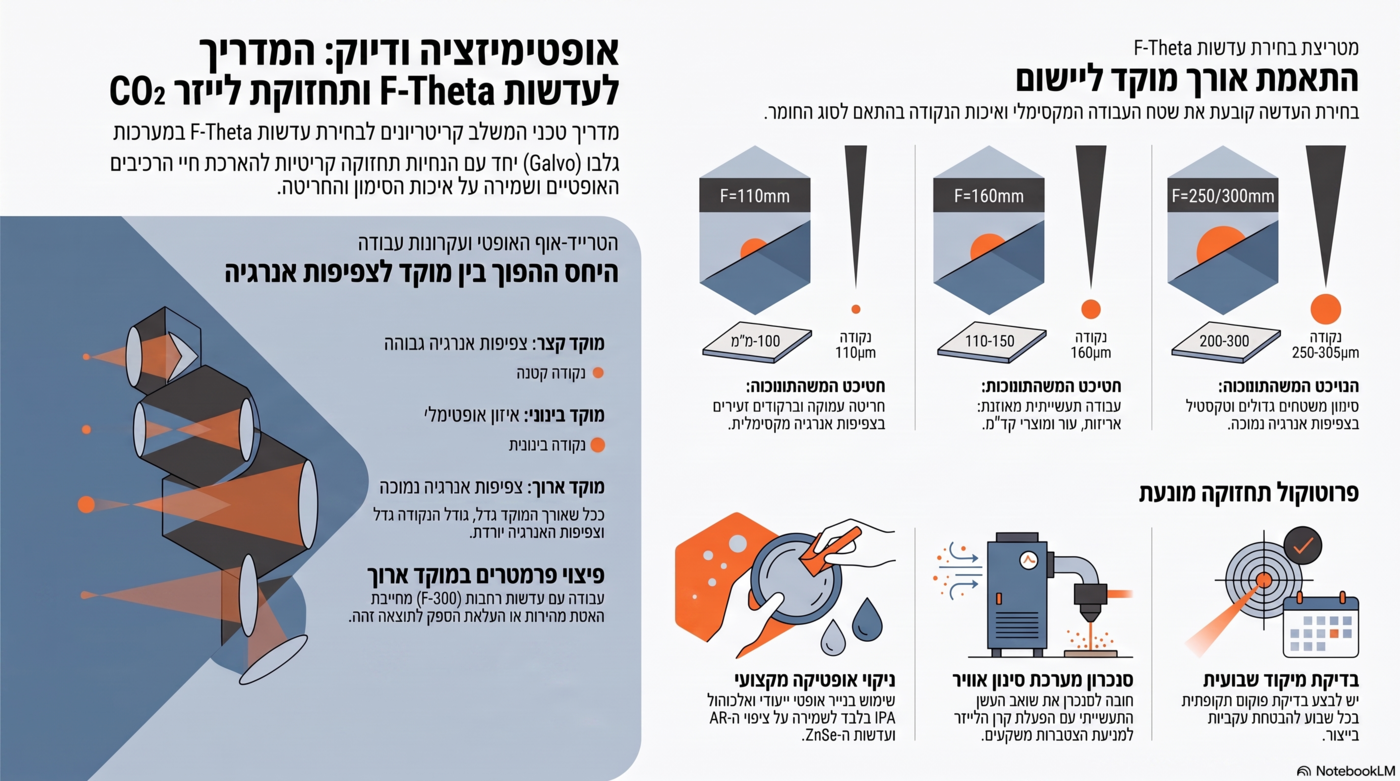

מטריצת בחירת עדשת F-Theta: יחס בין שטח עבודה לגודל נקודה
|
אורך מוקד עדשה (Focus Distance) |
שטח סימון (Field Size) | קוטר נקודה (Spot Size) | צפיפות אנרגיה (Power Density) | שימוש מומלץ |
| F = 110 mm | 70x70 mm – 100x100 mm | קטן מאוד (~110 מיקרון) | מקסימלית | חריטה עמוקה, ברקודים זעירים וסימון ברזולוציה עילאית |
| F = 160 mm | 110x110 mm – 150x150 mm | בינוני (~160 מיקרון) | מאוזנת (ברירת מחדל) | עבודה תעשייתית גמישה, אריזות, עור ומוצרי קד"מ |
| F = 250 mm / 300 mm | 200x200 mm – 300x300 mm | גדול (~250–300 מיקרון) | נמוכה | סימון משטחים גדולים, טקסטיל ואלמנטים אדריכליים |
הטרייד-אוף האופטי: למה עדשה גדולה יותר לא תמיד נכונה?
מפעילים רבים שואפים להרכיב עדשת F-Theta בעלת שטח עבודה מקסימלי (כגון 300x300 מ"מ) כדי לסמן פריטים רבים במגש אחד. אולם, ככל שאורך המוקד של העדשה גדל, הקרן מתפזרת וקוטר הנקודה (Spot Size) גדל בהתאם. ירידה זו בצפיפות האנרגיה מחייבת להאט את מהירות הסריקה או להעלות את הספק הלייזר כדי להגיע לאותה עומק חריטה. בחירה נכונה של עדשה דורשת התאמה מדויקת בין גודל הפריט לרזולוציה הנדרשת.
תחזוקה מונעת: הגנה על הציפוי האופטי ושואב העשן
-
סנכרון שואב עשן תעשייתי: חיתוך וחריטה של עץ, עור ואקריליק מייצרים תוצרי לוואי דביקים ושרף. שואב עשן ייעודי עם מסנן פחם פעיל ופילטר HEPA חייב לעבוד בסנכרון מלא עם הפעלת הקרן, כדי למנוע משקעים שרפיים על גבי העדשה.
-
פרוטוקול ניקוי עדשה נכון: ניקוי העדשה מתבצע אך ורק באמצעות נייר אופטי ייעודי ואלכוהול איזופרופיל (IPA) ברמת טוהר גבוהה. ניקוי במטליות רגילות או בחומרי ניקוי ביתיים הורס את הציפוי האנטי-רפלקטיבי (AR Coating) של עדשת הזכוכית או האבץ-סלניד (ZnSe).
-
בדיקת מיקוד פוקוס תקופתית: שינוי זעיר בגובה הזרוע עקב רעידות ברצפת הייצור מסיט את פוקוס הקרן. מומלץ לבצע בדיקת פוקוס שבועית על ידי מדידת העוצמה בטמפלט ייחוס.
שמירה על פרמטרים אלו מבטיחה יציבות תפעולית, חריטה חדה ללא איבודי אנרגיה ומזעור עצירות קו לא מתוכננות.
זקוקים להתאמת עדשת F-Theta לאפליקציה ייעודית או לייעוץ בנושא תחזוקת אופטיקה? צרו קשר עם מעבדת השירות של י.א.ר הנדסה.
