המדריך המלא למכונת CNC: מחליף כלים, קירור, ואקום, שאיבה ובקרת המכונה

בחירת מכונת CNC היא הרבה מעבר לבחירת שטח עבודה והספק ספינדל.

כאשר מתכננים מכונת CNC למפעל, לנגרייה, לסדנת ייצור או לעסק שעובד עם מגוון חומרי גלם, יש לא מעט מערכות ואפשרויות שיכולות להשפיע באופן משמעותי על מהירות העבודה, הדיוק, הנוחות והיכולת לייצר באופן סדרתי.

בין השאלות שעולות כמעט בכל תהליך רכישה:

האם צריך מחליף כלים אוטומטי (ATC)?
איזה ספינדל מתאים לעבודה?
האם צריך קירור מים או קירור אוויר?
האם כדאי לבחור שולחן ואקום?
איך מתמודדים עם אבק ושבבים?
איזה בקר CNC עדיף?
האם צריך מערכת מיפוי משטח?
ומה קורה כאשר רוצים לעבוד עם אלומיניום?

במדריך הזה נעבור על המערכות המרכזיות שכדאי להכיר לפני שבוחרים מכונת CNC לעץ, פלסטיק, אלומיניום וחומרים נוספים.

מהי מכונת CNC ומה אפשר לעשות איתה?

CNC הוא קיצור של Computer Numerical Control – מערכת המאפשרת לשלוט בתנועת כלי העיבוד באמצעות תוכנה וקוד ממוחשב.

במקום שהמפעיל יוביל את הכלי באופן ידני, המחשב שולט בתנועת המכונה בהתאם לקובץ העבודה.

מכונת CNC יכולה לשמש למגוון פעולות, בהתאם למבנה המכונה, הספינדל והכלים:

כרסום
חריטה
חיתוך
קידוח
חריטת תבליטים
חיתוך אותיות
עיבוד לוחות
חריטה תלת-ממדית
עיבוד פלסטיק
עיבוד עץ
כרסום אלומיניום

לכן, כאשר מחפשים מכונת CNC תעשייתית, חשוב להתאים את המכונה לא רק לגודל החומר אלא גם לאופי העבודה ולחומרים שאיתם עובדים.

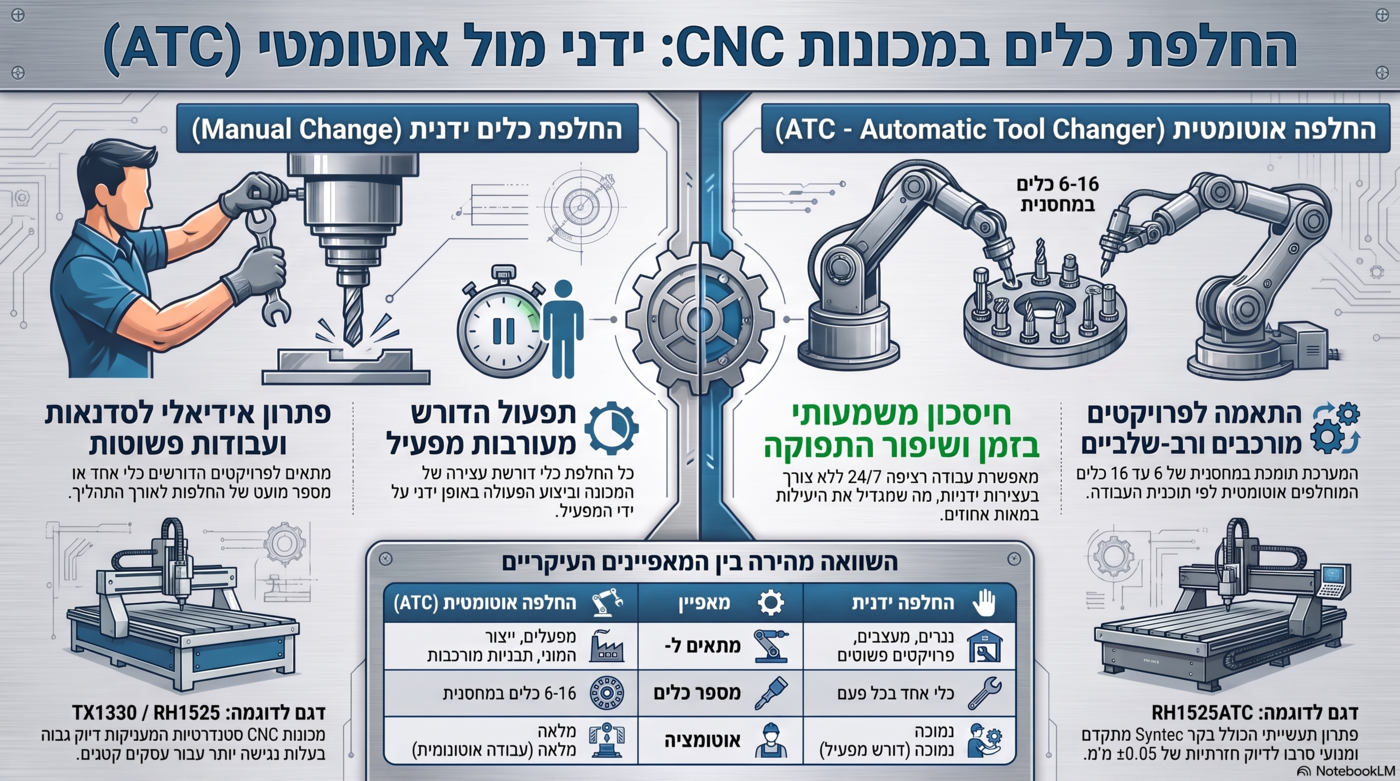

מחליף כלים אוטומטי (ATC): מתי באמת צריך אותו?

אחת האפשרויות המשמעותיות ביותר במכונות CNC היא מערכת החלפת כלים אוטומטית – ATC (Automatic Tool Changer).

במכונה ללא ATC, כאשר צריך להחליף כרסום, המפעיל נדרש לעצור את העבודה, להחליף את הכלי ולבצע את הפעולות הנדרשות בהתאם למכונה ולתהליך.

במערכת ATC, המכונה יכולה להחליף בין כלים שונים באופן אוטומטי מתוך מגזין כלים.

מכונות שונות יכולות להגיע עם מגזינים בעלי מספר מקומות שונה – למשל 6, 8, 10, 12 או 16 כלים, בהתאם לדגם ולתצורה.

מתי מחליף כלים אוטומטי משתלם?

ATC הופך למעניין במיוחד כאשר עבודת ה-CNC כוללת מספר פעולות שונות באותו חלק.

לדוגמה:

חיתוך ראשוני עם כרסום אחד.
מעבר לכלי בעל קוטר שונה.
חריטה או כרסום עדין.
יצירת כיסים או חריצים.
קידוח.
מעבר לכלי גימור.

במקום שהמפעיל יעצור את המכונה ויחליף כל כלי ידנית, מערכת ATC מבצעת את המעבר כחלק מתוכנית העבודה.

המשמעות היא פחות עצירות, פחות עבודה ידנית ותהליך ייצור רציף יותר.

למי ATC מתאים במיוחד?

מחליף כלים אוטומטי מתאים במיוחד ל:

מפעלי ייצור
נגריות תעשייתיות
יצרני ריהוט
ייצור סדרתי
סדנאות שעובדות על חלקים מורכבים
עבודות הכוללות מספר סוגי כרסומים
עסקים שרוצים להפחית זמני עבודה ידניים

לעומת זאת, אם רוב העבודה שלכם היא חיתוך פשוט עם כלי אחד, ייתכן שמכונת CNC ללא ATC תהיה מספקת.

הבחירה ב-ATC צריכה להתבסס על זמן העבודה שאתם חוסכים בפועל.

קירור במכונת CNC: מה ההבדל בין קירור הספינדל לקירור החיתוך?

אחת הטעויות הנפוצות בתחום היא להתייחס ל"קירור" כאל מערכת אחת.

בפועל, קיימים שני נושאים שונים:

קירור הספינדל

הספינדל הוא המנוע שמסובב את כלי החיתוך.

במהלך עבודה ממושכת הוא מייצר חום ולכן יש צורך לשמור עליו בטמפרטורת עבודה תקינה.

קיימים ספינדלים מקוררי אוויר לצד ספינדלים מקוררי מים.

במערכת מקוררת מים, משתמשים במעגל קירור ייעודי ולעיתים בצ'ילר ששומר על טמפרטורת נוזל הקירור.

לדוגמה, ניתן למצוא במכונות שונות ספינדלים בהספקים של 3.2kW, 5.5kW, 6kW ומעלה – כאשר הבחירה תלויה בסוג העבודה ובתצורת המכונה.

קירור אזור החיתוך

זהו נושא אחר לחלוטין.

כאשר מעבדים חומרים מסוימים, ובעיקר מתכות כמו אלומיניום, עשוי להיות צורך בקירור או בשימון באזור שבו הכרסום פוגש את החומר.

המטרה היא לשלוט בחום שנוצר במהלך החיתוך, לשפר את תנאי העבודה של הכלי ולהתאים את תהליך העיבוד לחומר.

לכן חשוב להפריד בין:

קירור הספינדל = שמירה על טמפרטורת המנוע.

קירור החיתוך = ניהול החום באזור העיבוד.

אלו שתי מערכות שונות שמשרתות מטרות שונות.

כרסום אלומיניום ב-CNC – למה צריך תכנון שונה?

עיבוד אלומיניום דורש התייחסות שונה לעומת חיתוך עץ או חומרים קלים יותר.

כאשר מתכננים CNC לכרסום אלומיניום, חשוב לבחון את:

קשיחות מבנה המכונה
הספק הספינדל
סוג הכרסום
מהירות הסיבוב
מהירות ההזנה
עומק החיתוך
פינוי שבבים
קירור או שימון בהתאם לתהליך
אופן קיבוע חומר הגלם

אם אתם מפעל שעיקר הפעילות שלו הוא עיבוד מתכות או כרסום אלומיניום בהיקפים משמעותיים, כדאי לבחון את המכונה מראש בהתאם לדרישות העיבוד המתכתי.

ובמקרים שבהם העבודה שלכם מתמקדת בעיקר בחיתוך פחים ומתכות, ייתכן ש-CNC אינו הפתרון המרכזי עבורכם, וכדאי לבחון מכונת Fiber Laser המיועדת לחיתוך מתכת.

כל טכנולוגיה נועדה לפתור בעיה אחרת.

שולחן ואקום: איך מקבעים את חומר הגלם?

כאשר עובדים עם לוחות גדולים, קיבוע החומר הוא חלק קריטי מתהליך ה-CNC.

אחת השיטות הנפוצות היא שולחן ואקום.

במקום להשתמש בכמות גדולה של מלחציים או ברגים, משאבת ואקום יוצרת כוח הצמדה שמחזיק את הלוח על משטח העבודה.

היתרון המרכזי הוא מהירות ההכנה.

ניתן להניח לוח, להפעיל את הוואקום ולהתחיל בעבודה – בהתאם לתכנון השולחן, לאזורי הוואקום ולחומר.

שולחן ואקום יכול להיות שימושי במיוחד בעבודה עם:

MDF
עץ
HPL
פלסטיק
לוחות מרוכבים
חומרים נוספים בפורמט לוחות

למה שולחן ואקום מחולק לאזורים?

במכונות CNC גדולות נהוג לחלק את שולחן הוואקום למספר אזורים.

כך ניתן להפעיל רק את האזור שבו נמצא חומר הגלם.

הדבר יכול לסייע בשמירה על כוח יניקה מתאים ולהפחית איבוד ואקום באזורים שאינם בשימוש.

התכנון הנכון תלוי בגודל המכונה, במידות החומר ובאופי העבודה.

מערכת שאיבת אבק ושבבים ב-CNC

עיבוד ב-CNC מייצר שבבים, אבק וחלקיקי חומר.

לכן מערכת שאיבה ל-CNC היא לא רק עניין של ניקיון – היא חלק חשוב מסביבת העבודה ומהתהליך עצמו.

מערכת שאיבה מתאימה יכולה לאסוף את החומר שנוצר במהלך הכרסום ולהפחית הצטברות של אבק ושבבים באזור המכונה.

במכונות שונות ניתן להשתמש בשואבים בעלי הספקים שונים, בהתאם לסוג החומר, מספר נקודות השאיבה, קוטר הצנרת ואופי העבודה.

שאיבה בעץ לעומת עבודה עם אלומיניום

גם כאן חשוב להתאים את המערכת לחומר.

בעבודה עם עץ ו-MDF, למשל, מערכת שאיבה חזקה היא מרכיב מרכזי בהתמודדות עם אבק ושבבים.

בעבודה עם אלומיניום נוצרים שבבי מתכת, ולכן יש לתכנן את מערכת איסוף השבבים בהתאם לתהליך ולא להשתמש באופן אוטומטי באותה תצורה שמתאימה לאבק עץ.

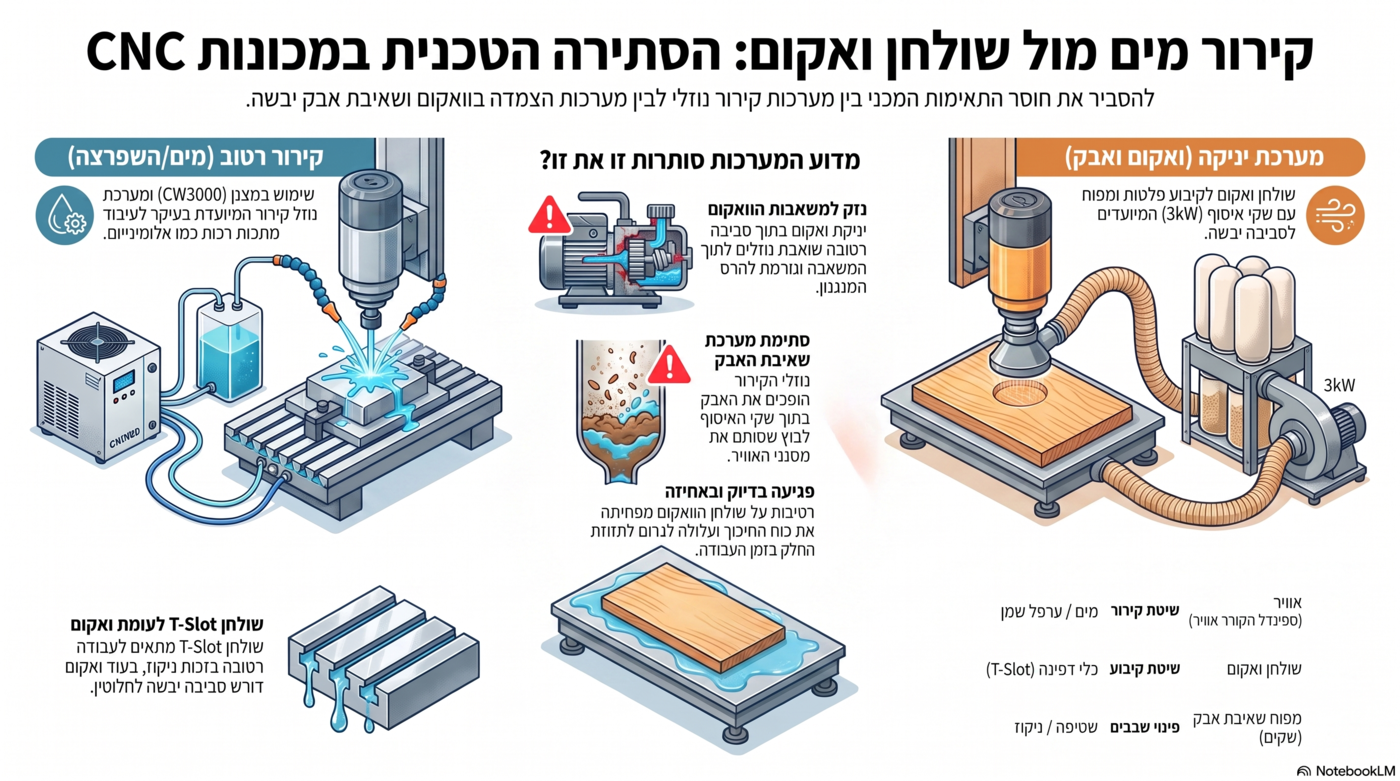

האם אפשר להשתמש בשולחן ואקום ובקירור רטוב יחד?

כאן חשוב להסתכל על כל מערכת ה-CNC כמכלול.

כאשר תהליך העיבוד כולל נוזלי קירור או שימון, יש להימנע ממצב שבו נוזלים מגיעים למערכת שאיבת האבק או למשאבת הוואקום ללא תכנון מתאים.

מערכת שאיבה שתוכננה לאבק ושבבים יבשים אינה בהכרח מתאימה לשאיבת נוזלים.

באופן דומה, שולחן ואקום ומערכת ואקום צריכים להיות מוגנים ומתוכננים בהתאם לתנאי העבודה.

לכן, אם אתם מתכננים מכונת CNC שאמורה לעבוד גם עם קירור רטוב, חשוב להגדיר מראש:

האם נעשה שימוש בנוזל קירור?
כמה נוזל נדרש?
כיצד הוא נאסף?
כיצד מונעים כניסת נוזלים למערכת הוואקום?
כיצד מטפלים בשבבים?
האם נדרשת מערכת איסוף נפרדת?

הפתרון הנכון הוא תכנון משולב של הקירור, השאיבה והקיבוע – ולא בחירה של כל מערכת בנפרד.

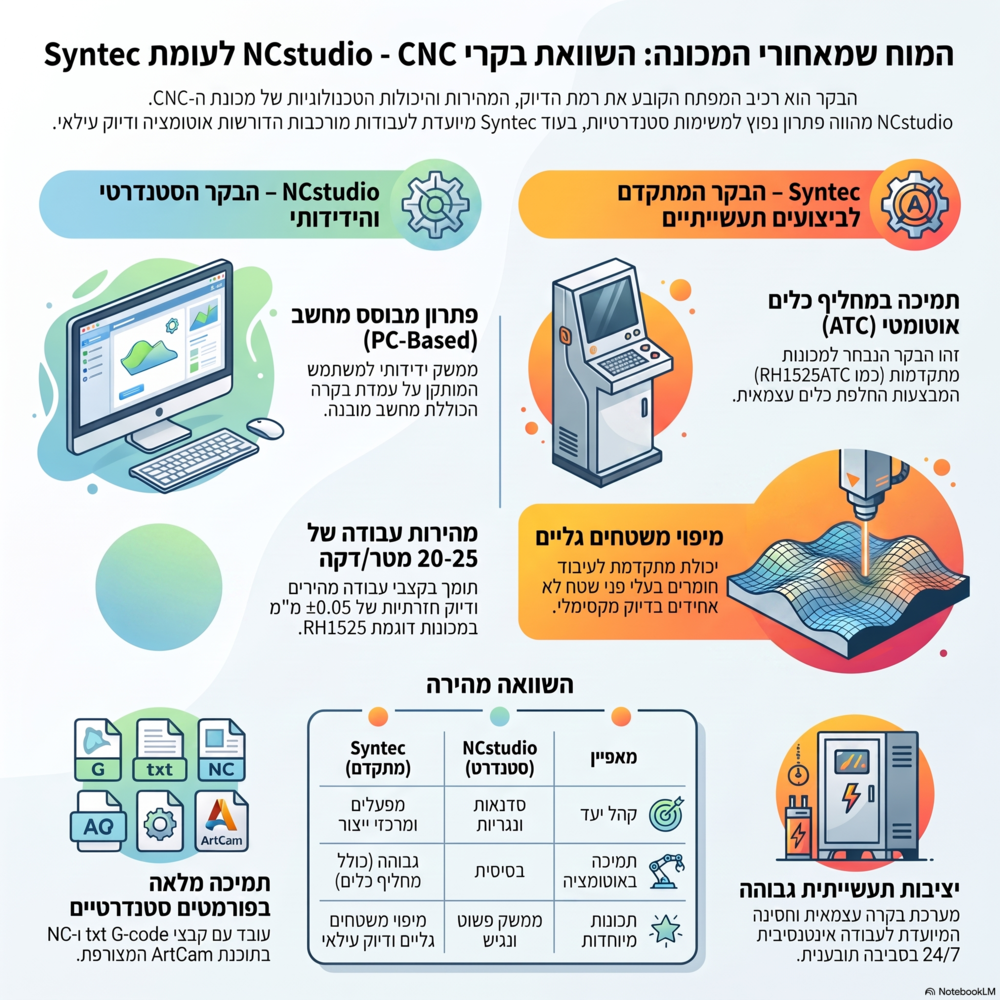

בקר CNC: למה הבקר חשוב כל כך?

הבקר הוא למעשה הממשק שמנהל את תנועת המכונה ומבצע את תוכנית העבודה.

הוא אחראי על תיאום בין הצירים, הספינדל, החלפת הכלים ורכיבים נוספים בהתאם לתצורת המכונה.

שני שמות שניתן לפגוש בעולם מכונות ה-CNC הם NCstudio ו-Syntec.

בקר NCstudio

NCstudio הוא פתרון בקרה נפוץ במכונות CNC רבות.

המערכת מאפשרת להפעיל תוכניות CNC ולשלוט בצירי המכונה בהתאם לתצורה שלה.

היא מתאימה למגוון עבודות CNC שגרתיות, ובמכונות מסוימות משולבת עם מחשב ועמדת הפעלה ייעודית.

בקר Syntec

Syntec הוא בקר תעשייתי מתקדם שניתן למצוא במכונות CNC בעלות דרישות בקרה מורכבות יותר.

בהתאם לדגם ולתצורה, הבקר יכול לתמוך בפונקציות מתקדמות ובאינטגרציה עם מערכות שונות.

אחת היכולות שעשויה להיות משמעותית בעבודה עם חומרים שאינם ישרים לחלוטין היא מיפוי משטח (Surface Mapping).

מה זה Surface Mapping ב-CNC?

נניח שאתם עובדים עם לוח עץ טבעי שאינו שטוח לחלוטין.

אם תוכנית ה-CNC מניחה שהחומר ישר לחלוטין, עומק הכרסום עלול להשתנות בין אזורים שונים של הלוח.

מערכת מיפוי משטח מאפשרת לדגום את פני החומר וליצור מידע על הגובה שלו.

לאחר מכן, בהתאם ליכולות הבקר והתוכנה, ניתן להתאים את תנועת ציר ה-Z לשינויים בפני השטח.

התוצאה הרצויה היא עומק עיבוד עקבי יותר גם כאשר חומר הגלם אינו שטוח לחלוטין.

הפיצ'ר הזה יכול להיות שימושי במיוחד ב:

עץ טבעי
לוחות שאינם אחידים
עבודות חריטה
חריטה תלת-ממדית
עבודות שבהן עומק אחיד חשוב לתוצאה הסופית

איך בוחרים מכונת CNC למפעל?

אין מפרט אחד שמתאים לכל מפעל.

כדי לבחור את המכונה הנכונה, כדאי להתחיל דווקא מהשאלות הבאות:

איזה חומר אתם מעבדים?

עץ? MDF? פלסטיק? HPL? אלומיניום? חומרים מרוכבים?

מה גודל חומר הגלם?

האם אתם עובדים עם לוחות קטנים או פלטות גדולות?

כמה שעות המכונה עובדת ביום?

ככל שהמכונה עובדת יותר, כך חשוב יותר לבחון אוטומציה, קירור, שאיבה, קיבוע ותחזוקה.

כמה כלים נדרשים לעבודה?

אם אתם מחליפים כלים לעיתים קרובות, ATC יכול לחסוך זמן משמעותי.

האם מדובר בייצור סדרתי?

בייצור סדרתי כדאי להסתכל על זמני טעינה, החלפת כלים, קיבוע החומר וזמני מחזור.

האם אתם צריכים עיבוד אלומיניום?

אם כן, חשוב לבחור מכונה שתוכננה ומתאימה לכך מבחינת המבנה, הספינדל ותהליך העיבוד.

האם אתם צריכים שולחן ואקום?

בעבודה עם לוחות, ואקום יכול להאיץ את שלב הקיבוע ולשפר את נוחות העבודה.

האם אתם צריכים מערכת שאיבה?

ברוב יישומי העץ והלוחות, מערכת שאיבה היא חלק חשוב מסביבת העבודה.

האם נדרש בקר מתקדם?

בעבודות מורכבות או ביישומים שבהם נדרשות פונקציות בקרה מתקדמות, כדאי לבחון את יכולות הבקר כחלק מהמפרט הכולל.

מכונת CNC עם ATC – למי זה באמת מתאים?

אם נסכם את כל המדריך, אפשר לחשוב על כך בצורה פשוטה.

מכונת CNC בסיסית יכולה להתאים כאשר:

העבודה פשוטה יחסית
משתמשים בעיקר בכלי אחד
היקף הייצור נמוך
אין צורך באוטומציה משמעותית

מכונת CNC עם ATC מתאימה כאשר:

יש מספר כלים בתוכנית
יש החלפות תכופות
המכונה עובדת שעות רבות
יש ייצור סדרתי
רוצים להפחית עבודה ידנית
חשוב לקצר את זמני המחזור

מכונת CNC עם שולחן ואקום מתאימה כאשר:

עובדים עם לוחות
יש צורך בקיבוע מהיר
יש חיתוכים רבים על אותה פלטה
רוצים לצמצם שימוש במלחציים

CNC עם מערכות מתקדמות מתאים כאשר:

מדובר בסביבת ייצור אינטנסיבית
נדרשת אוטומציה
יש מספר תהליכי עיבוד
עובדים עם חומרים מורכבים
יש דרישה לדיוק ועקביות לאורך זמן

CNC לעץ, CNC לאלומיניום או Fiber Laser – איך יודעים מה לבחור?

זו שאלה חשובה במיוחד כאשר מתכננים מערך ייצור.

CNC מתאים כאשר צריך לבצע כרסום, קידוח, חריטה או עיבוד תלת-ממדי של חומר.

לדוגמה:

עץ
MDF
HPL
פלסטיק
פרספקס
חומרים מרוכבים
אלומיניום, כאשר המכונה מותאמת לכך

לעומת זאת, אם עיקר הפעילות שלכם הוא חיתוך פחים ומתכות בצורה דו-ממדית, כדאי לבחון טכנולוגיית Fiber Laser.

פייבר לייזר מיועד לחיתוך מהיר ומדויק של מתכות כגון פלדה, נירוסטה ואלומיניום, ולכן במפעל שעיקר העבודה שלו הוא חיתוך מתכת, הוא עשוי להיות פתרון מתאים יותר מ-CNC.

כלומר:

כרסום ועיבוד → CNC

חיתוך מתכת בפח → Fiber Laser

הבחירה הנכונה תלויה כמובן בעובי החומר, בגיאומטריה של החלק, בכמויות הייצור ובדרישות הגימור.

אז איזו מכונת CNC מתאימה לעסק שלכם?

הטעות הנפוצה ביותר ברכישת CNC היא לבחור מכונה לפי רשימת מפרט בלבד.

ספינדל חזק יותר, מספר כלים גדול יותר או בקר מתקדם יותר אינם בהכרח מה שאתם צריכים.

המכונה הנכונה היא זו שמתאימה לתהליך הייצור שלכם.

אם אתם עובדים עם פלטות גדולות – שולחן ואקום עשוי להיות חשוב.

אם אתם מבצעים עבודות מורכבות – ATC יכול להיות משמעותי.

אם אתם עובדים שעות רבות – קירור הספינדל והמערכת המכאנית מקבלים חשיבות.

אם אתם מעבדים אלומיניום – צריך לתכנן את המכונה ותהליך החיתוך בהתאם.

אם אתם עובדים עם עץ טבעי – מיפוי משטח יכול להיות יתרון משמעותי.

ואם עיקר העבודה שלכם הוא חיתוך פחים – ייתכן ש-Fiber Laser הוא בכלל הפתרון הנכון יותר.

מחפשים מכונת CNC שתתאים לתהליך הייצור שלכם?

ב-JAR Engineering אנו מספקים פתרונות CNC למגוון יישומים, כולל מכונות עם ATC, שולחן ואקום, מערכות שאיבה, ספינדלים שונים ובקרות מתקדמות.

במקום לבחור מכונה רק לפי מפרט טכני, אפשר להתחיל מהעבודה שאתם רוצים לבצע ולבנות את תצורת המכונה סביב החומרים, כמויות הייצור ודרישות התהליך.

רוצים לדעת איזו מכונת CNC מתאימה למפעל או לסדנה שלכם? צרו קשר עם JAR Engineering ונבחן יחד את הצרכים שלכם.

שאלות נפוצות על מכונות CNC

מה זה ATC במכונת CNC?

ATC הוא Automatic Tool Changer – מחליף כלים אוטומטי. המערכת מאפשרת למכונת CNC להחליף בין כלים שונים במהלך תוכנית העבודה ללא צורך בהחלפה ידנית בכל שלב.

האם כדאי לקנות CNC עם מחליף כלים?

אם אתם עובדים עם מספר כלים באותה תוכנית, מייצרים סדרות או רוצים להפחית זמני עצירה ועבודה ידנית, ATC יכול להיות שדרוג משמעותי. אם רוב העבודות מתבצעות עם כלי אחד, ייתכן שאין צורך בו.

מה זה שולחן ואקום ב-CNC?

שולחן ואקום הוא מערכת לקיבוע חומר הגלם באמצעות כוח יניקה. הוא שימושי במיוחד בעבודה עם לוחות ומאפשר קיבוע מהיר של חומר על משטח העבודה.

האם צריך קירור במכונת CNC?

זה תלוי בסוג הספינדל ובחומר המעובד. הספינדל עצמו עשוי להיות מקורר באמצעות אוויר או מים, ובנוסף ייתכן צורך בקירור או שימון באזור החיתוך בהתאם לחומר ולתהליך.

האם CNC מתאים לכרסום אלומיניום?

כן, אך יש לבחור מכונה ותצורה שמתאימות לעיבוד אלומיניום. יש להביא בחשבון את קשיחות המכונה, הספינדל, הכלים, פרמטרי החיתוך ופינוי השבבים.

איזה בקר עדיף – NCstudio או Syntec?

אין תשובה אחת שמתאימה לכל מכונה. הבחירה תלויה ביכולות הנדרשות, בתצורת המכונה, ברמת האוטומציה ובפונקציות שהיישום דורש. במכונות מתקדמות יותר עשויות להיות יתרונות לבקר תעשייתי מתקדם, אך חשוב לבחון את המערכת כמכלול.

מה זה Surface Mapping?

Surface Mapping הוא תהליך של מיפוי פני חומר הגלם כדי לזהות שינויים בגובה המשטח. בהתאם לבקר ולתוכנה, ניתן להשתמש בנתונים כדי להתאים את תנועת ציר Z במהלך העיבוד.

מה עדיף – CNC או Fiber Laser?

זה תלוי בסוג העבודה. CNC מתאים בעיקר לכרסום, חריטה, קידוח ועיבוד של חומרים. Fiber Laser מתאים בעיקר לחיתוך מהיר של פחים ומתכות. אם עיקר העבודה הוא חיתוך מתכת דו-ממדי, כדאי לבדוק האם Fiber Laser מתאים יותר לתהליך.
