המדריך המלא לטכנולוגיית CNC: מכונות, צירים, ספינדלים, והחומרים שרק היא יכולה לפצח

1. סוגי מכונות CNC נפוצות

המונח CNC מתייחס לשיטת הבקרה (בקרת מחשב), אך המכונות עצמן נחלקות למספר קטגוריות מרכזיות בהתאם לאופי העבודה שלהן:

כרסומת CNC (CNC Milling)

המכונה הוורסטילית ביותר. בכרסומת, חומר הגלם מקובע לשולחן העבודה, בעוד כלי חיתוך מסתובב (כרסום) נע לאורך הצירים ומסיר חומר מן הגוש הגולמי. מתאימה לייצור חלקים תלת-ממדיים מורכבים ממתכות, פלסטיק קשיח ועץ.

מחרטת CNC (CNC Lathe / Turning)

במחרטה, חוקי המשחק הפוכים: חומר הגלם הסימטרי (לרוב מוט עגול) מסתובב במהירות עצומה סביב צירו, בעוד סכין חריטה קבועה ויציבה נעה מולו ומעצבת אותו. מחרטות מיועדות לייצור חלקים גליליים וסימטריים כמו צירים, ברגים מיוחדים, בוכנות וגלגלות.

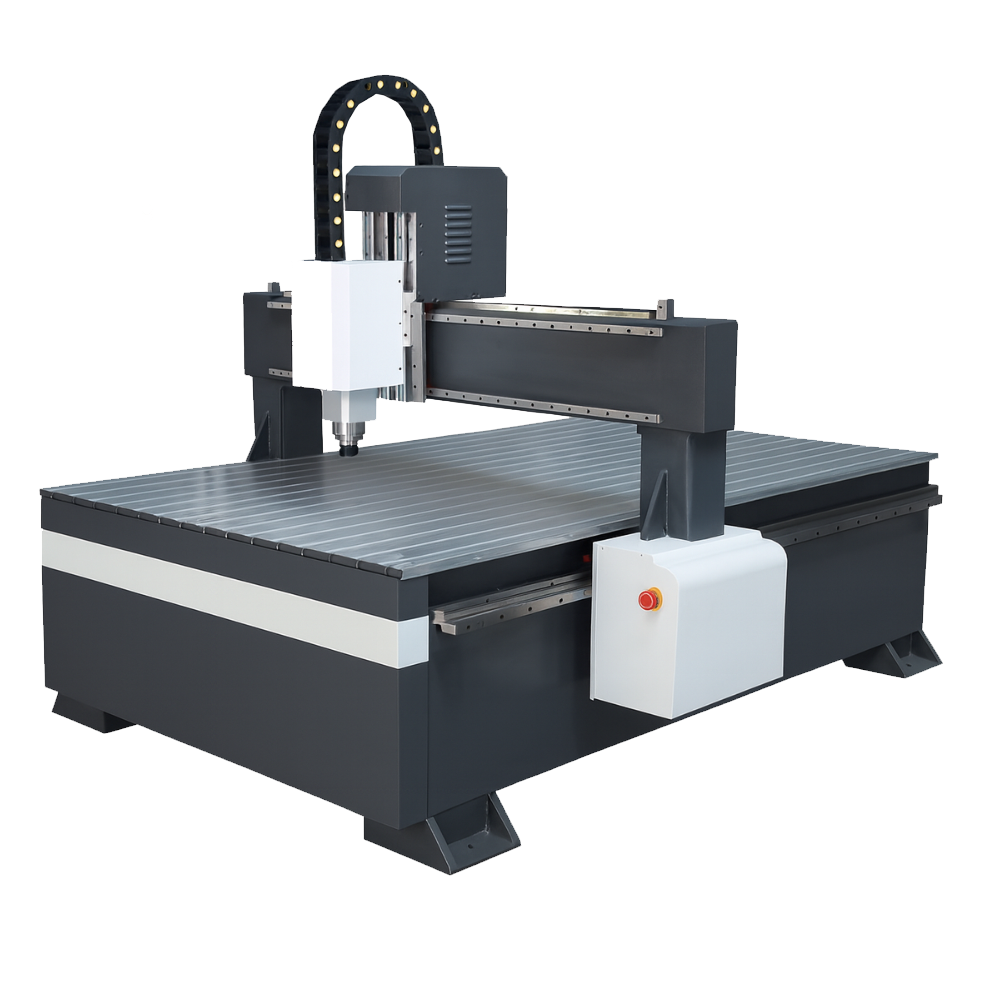

רוטר CNC (CNC Router)

דומה מאוד בעיקרון הפעולה שלו לכרסומת, אך מתוכנן לעבודה על שטחי פנים גדולים ושטוחים של חומרים רכים יותר כמו עץ, אלומיניום דק, פלסטיק וספוגים. הרוטרים נפוצים מאוד בתעשיית השילוט, הנגרות האדריכלית והדגמים.

2. מפת הצירים: מ-3 ועד 5 צירים

מספר הצירים במכונה מגדיר את חופש התנועה שלה ואת מורכבות החלקים שהיא מסוגלת לייצר ללא מגע יד אדם.

• מכונות 3 צירים (X, Y, Z): אלו הן מכונות הבסיס הליניאריות.

  • ציר X מייצג תנועה ימינה ושמאלה.

  • ציר Y מייצג תנועה קדימה ואחורה.

  • ציר Z מייצג תנועה למעלה ולמטה (עומק החיתוך).

• מכונות 4 צירים (X, Y, Z + A/B): למכונה זו מתווסף ציר סיבובי (לרוב ציר A המסתובב סביב ציר X). הדבר מאפשר לסובב את החלק תוך כדי עבודה כדי לחרוט או לקדוח עליו מכל צדדיו מבלי לפרק אותו משולחן העבודה.

• מכונות 5 צירים סימולטניים: המכונות המתקדמות ביותר. הן כוללות את שלושת הצירים הקווים ועוד שני צירים סיבוביים (לדוגמה, A ו-B). חמשת הצירים נעים במקביל, מה שמאפשר לכלי החיתוך להגיע לחלק בכל זווית אפשרית, לייצור גאומטריות מורכבות, קימורים אופטיים עדינים וחללים פנימיים מורכבים (כמו להבי טורבינה או שתלים רפואיים).

3. הספינדל (Spindle) – הלב הפועם של המכונה

הספינדל הוא המנוע שמסובב את כלי החיתוך. איכות הספינדל, מהירותו והספקו קובעים אילו חומרים המכונה תוכל לעבד ובאיזו מהירות.

שיטות קירור של ספינדלים

• מקורר אוויר (Air-Cooled): ספינדל המשתמש במאוורר מובנה לפיזור החום. מדובר במערכת פשוטה יחסית לתחזוקה, קלה להתקנה וזולה יותר. חסרונותיה הם רעש עבודה חזק ויעילות פחותה בעבודה רציפה תחת עומס כבד.

• מקורר מים/נוזל (Water-Cooled): ספינדל המחובר למערכת סירקולציה של מים או נוזל קירור מיוחד. מערכות אלו שקטות להפליא, שומרות על טמפרטורה יציבה גם בעבודה של ימים שלמים ללא הפסקה, ומסוגלות לעבוד במהירויות נמוכות עם מומנט (Torque) גבוה מבלי להתחמם.

מהירות (RPM) והספק (kW)

הספינדלים נבחרים לפי סוג החומר המעובד:

• לעיבוד מתכות קשות (כמו פלדה): נדרש ספינדל בעל הספק גבוה (קילווואט גבוה) המסתובב במהירויות נמוכות יחסית אך עם מומנט כוח עצום כדי להתגבר על קשיחות החומר.

• לעיבוד פלסטיק, עץ ואלומיניום: נדרשים ספינדלים מהירים במיוחד המסוגלים להגיע ל-18,000 עד 24,000 סל"ד (RPM) ויותר, כדי לייצר חיתוך נקי ללא עיוות חום של החומר.

4. חומרים מיוחדים: היתרון הבלעדי של ה-CNC (מקרה הבוחן של PVC)

בעוד שמכונות חיתוך בלייזר נראות לעיתים כחלופה קלה ומהירה, ישנם מקרים רבים שבהם שימוש בלייזר הוא בלתי אפשרי, מסוכן, או פשוט הורס את החומר. כאן נכנסת ה-CNC כפתרון יחיד ומוחלט.

⚠️ מקרה המבחן של PVC (פולי ויניל כלוריד)

למה אי אפשר לחתוך PVC בלייזר?

PVC מכיל בתוכו אטומי כלור. כאשר קרן לייזר חמה פוגשת ב-PVC, היא שורפת את הפלסטיק ומשחררת גז כלור רעיל ($Cl_2$). גז זה מתרכב עם הלחות שבאוויר והופך לחומצת מלח (HCl).

חומצה זו היא הרסנית בשני מישורים:

1. היא מסוכנת ביותר ורעילה לנשימה עבור המפעיל בסביבת העבודה.

2. היא תוקפת ומאכלת (קורוזיה מהירה) את רכיבי המתכת של מכונת הלייזר עצמה – תוך זמן קצר המראות, העדשות, המסילות והאלקטרוניקה של הלייזר ייהרסו לחלוטין.

הפתרון ב-CNC:

מכיוון שכרסום CNC הוא תהליך עיבוד שבבי מכני וקר (ללא שריפה או המסה תרמית של החומר), עיבוד של PVC ברוטר או כרסומת CNC מייצר שבבים פיזיים מוצקים בלבד. אין סכנת פליטת גזים רעילים, אין פגיעה במכונה, והחיתוך מתקבל נקי, מדויק וללא שוליים חרוכים או מומסים.

חומרים מאתגרים נוספים ש-CNC מעניקה להם פתרון מושלם:

• פוליקרבונט (PC / Lexan): חומר פלסטי חזק ועמיד במיוחד בפני מכות. בניסיון לחתוך אותו בלייזר, הוא נוטה להישרף, להצהיב ולהעלות עשן שחור וסמיך. CNC מכרסמת אותו לקבלת קצוות שקופים ונקיים.

• טפלון (PTFE): חומר בעל נקודת התכה בעייתית ללייזר, המעובד בקלות רבה ובדיוק גבוה ב-CNC לייצור אטמים וחלקים נעזרים לתעשייה הכימית והרפואית.

• לוחות עץ עבים ו-MDF: חיתוך לייזר של לוחות עץ עבים משאיר שוליים שרופים ומפויחים שדורשים ליטוש ידני רב. רוטר CNC חותך עץ בכל עובי מבלי להשאיר סימני שריפה ומאפשר ביצוע פאזות (Chamfers) וקידוחים בעומקים משתנים – דבר שלייזר (העובד בדו-ממד בלבד) אינו מסוגל לעשות.
